pagina poderão ser encontrados futuramente projetos relativos ao hobby, como antenas, decodificadores, antenas ativas, etc... |
||||||||

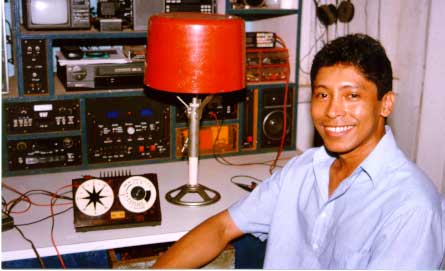

O primeiro artigo é o projeto desenvolvido pelo aficionado em eletrônica e DXista paraense Eduardo, que montou uma antena ativa direcional para ondas médias. Nesta foto o nosso
projetista exibe com felicidade sua antena ativa para ondas médias, apelidada gentilmente
de "antena balde". O desenvolvivento desta antena partiu da necessidade do DXer
captar estações fracas e poder reduzir as interferencias que porventuram A caixa do comando inclue ainda baterias para operar a unidade sem necessitar de energia eletrica, por algum tempo, ou no caso de uma expedicao DX a lugares aonde não tem energia eletrica. Tudo foi montado usando a criatividade de juntar diversos circuitos isolados e combinar num projeto final que fosse útil para receptores portateis como o Sony 2010. A antena está dividida em 2 partes: O controle remoto e a antena propriamente dita. No controle remoto encontram-se comandos para direcionar a antena remotamente, deste modo voce pode instalar distante a antena, e posicionar a mesma de junto do seu receptor, sem que isso afete a qualidade da recepção. Na cupula da antena encontram-se os circuitos da antena com pré-amplificador, os sensores de posicionamento, o motor de posicionamento da antena. A antena foi construída partindo da base de uma antena de núcleo de ferrite, sintonizavel, cujo sinal é amplificador antes de ser entregue ao receptor via um conector RCA. Na cupula da antena foi colocado o circuito da ferrite sob uma base movel, capaz de dar um semi-ciclo de rotação. Um micro motor posicionado por sensores de luz ultra-violeta dão o posicionamento correto, mesmo à distância. Quando se encontra a frequencia desejada no rádio, remotamente é possível ajustar o ganho do amplificador para esta frequencia, de modo a obter a melhor relação sinal/ruído. No base do controle remoto encontram-se também circuitos para os posicionadores de localização da antena e o controle de ganho. Devido ser muito complexo a parte do circuito, para aqueles que assim desejarem podem escrever para ele solicitando maiores detalhes. Testes feitos pessoalmente na antena utilizando um receptor profissional como o Kenwood R-5000, não mostraram grandes vantagens. A melhoria é bastante observada em equipamentos de pequeno porte como os Sony 2010, e 7600G, e outros portateis. Como o próprio Eduardo falou, este é o público alvo de seu projeto. No momento o autor procede modificações no projeto inicial e que está mostrando sensível melhora, em breve estaremos publicando neste site detalhes sobre essas mudanças. Contatos com o autor via email: [email protected]

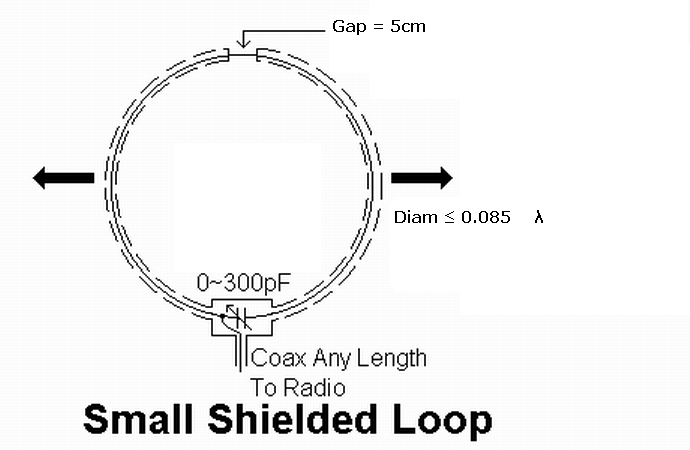

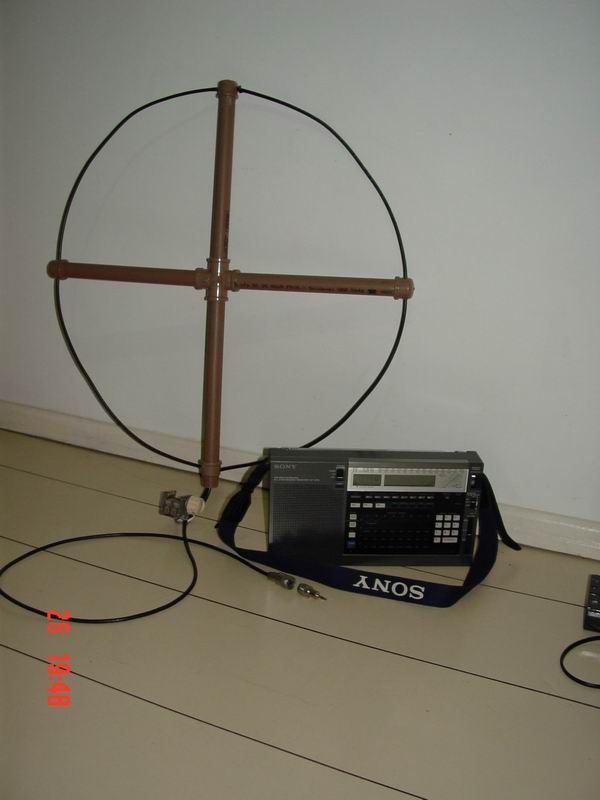

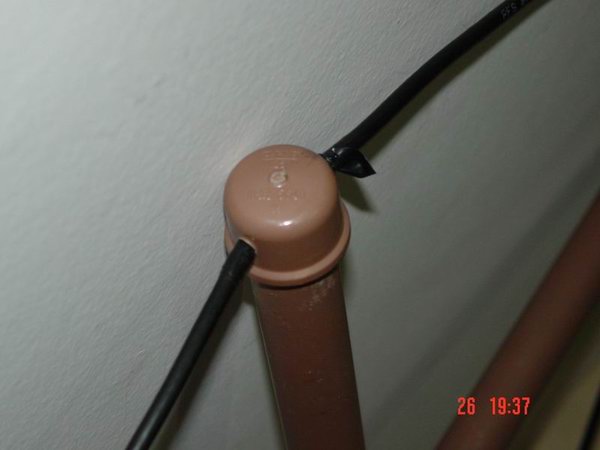

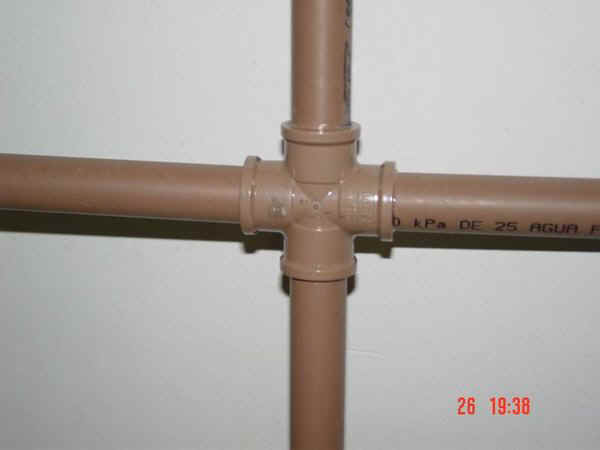

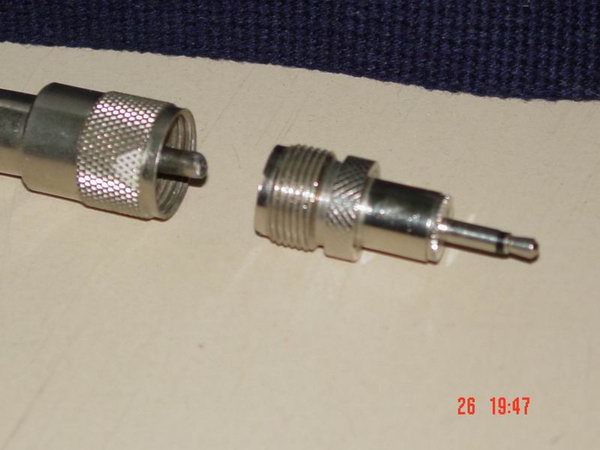

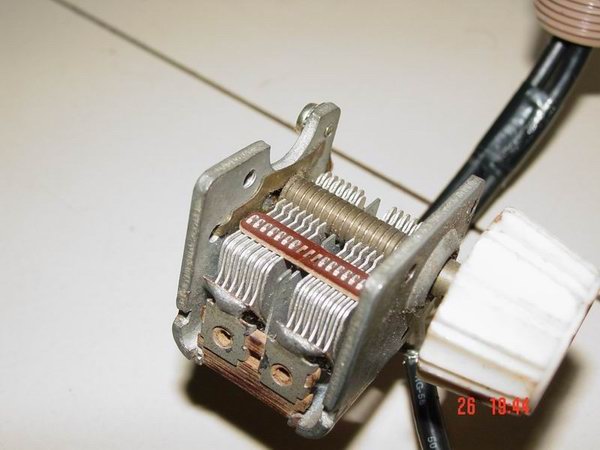

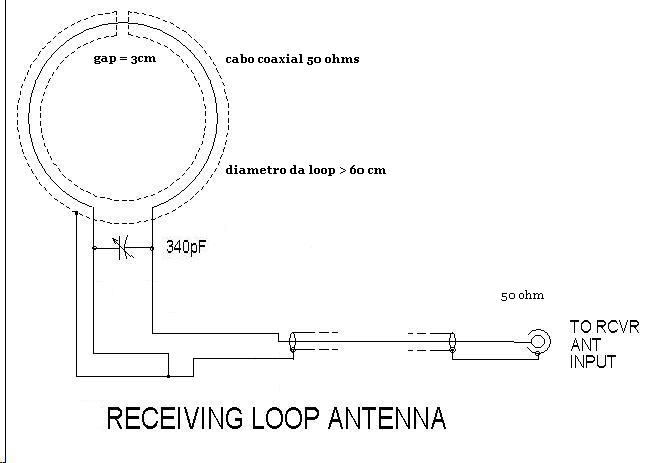

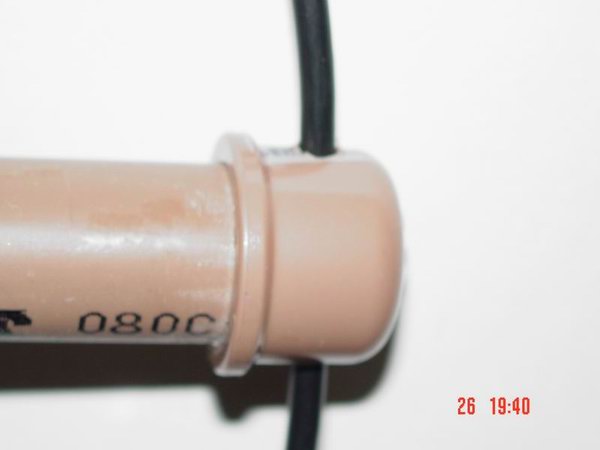

A Antena Loop Blindada A teoria de funcionamento da antena blindada se baseia no fato das transmissões de rádio utilizarem-se de ondas eletro-magnéticas. E essas são compostas de duas componentes: uma elétrica e outra magnética. A maioria das antenas está baseada principalmente para se usufruir da componente eletrica do sinal, enquanto que as antenas blindadas fazem uso da componente magnetica do sinal. A antena aqui proposta foi resultado de uma visita ao frutífero shack de Valdemar Scaquetti em Caieiras, junto com Patamian e Gustavo Barreto, aonde o mesmo demonstrou as qualidades desta antena. Depois de longas pesquisas na internet verifiquei que o tema é bastante explorado pelos rádio-amadores, para transmissão em baixa potência. Detalhe é que está antena destina-se apenas a recepção em equipamentos que tenha entrada de antena externa de baixa impedância; não funciona ligando-se em antenas telescópicas. O cabo coaxial usado foi de 50 ohms, e os tubos, cruzeta e capa de PVC da marca Fortilit e Tigre. O capacitor variável é daqueles usados em rádio valvulados antigos. Esse modelo ainda pode ser acoplado ainda a um pré-amplificador, como a que testei na casa de Valdemar. Aqui algumas das vantagens desta antena: 1 - Leve e de tamanho reduzido 2 - Atenuação e/ou eliminação de interferências eletro-magnéticas locais. 3 - Altamente direcional 4 - Baixa impedancia de saída
|
