Amplificador de 55w para auto



Hasta ahora todos los circuitos de potencia para auto requerían de una fuente elevadora de tensión puesto que estos equipos necesitaban mas de 40 voltios. Este circuito rompe con esa tradición haciendo posible fabricar un amplificador de audio de buena calidad para el coche con solo un circuito integrado por canal de audio. De esta forma para hacer una unidad estéreo bastará con dos integrados y para hacerla cuadrafónica habrá que usar cuatro.

Amplificador de 55w para auto

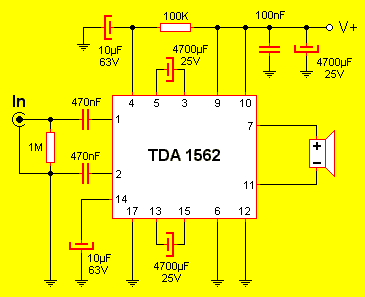

Como se ve en el diagrama el chip tiene todo lo necesario en su cápsula por lo que solo queda colocar los capacitores y resistores de filtrado y control. Ya que el sistema es del tipo puente los dos terminales de parlante son amplificados, por lo que no se debe colocar ninguno de ellos a masa. De todas formas el circuito está protegido contra costos en la salida, además de una larga lista de otras protecciones. Está configurado en clase H. Para mas información acerca de este chip conectarse con la página de Philips electronics, cuyo link está disponible en otra sección de este portal.

La salida de audio no requiere capacitores de bloqueo de DC así como conjuntos RL típicos en estos proyectos.

Es posible agregar una función de MUTE la cual omitimos en el diagrama para simplificarlo al máximo. De querer hacerlo hay que colocar un resistor de 1K entre masa y el terminal 4, dejando los componentes que están tal cual. Así el circuito entra en estado mudo. Quitando dicho resistor el circuito vuelve a operar normalmente. Consultar la hoja de especificaciones para mas información al respecto.

Como en todos estos proyectos los disipadores de calor son extremadamente críticos. Una disipación deficiente hará que el circuito se recaliente y esto causará que el sistema se apague. No se va a arruinar porque el chip incluye protección térmica interna, pero se apagará haciendo que deje de amplificar. Un disipador y ventilador de microprocesadores Slot-1 ó Slot-A (como el AMD K7 ó el Intel Pentium III) es adecuado, siempre que se le de marcha al motor del ventilador. En el caso de utilizar este tipo de refrigeración forzada es importante diseñar un buen canal de aire puesto que de nada sirve el ventilador si no tiene entrada y salida de aire fresco. Otra forma de conseguir buenos disipadores es haciendo que los laterales del gabinete sean los mismos disipadores. En este caso el tamaño será adecuado y, además, estarán al exterior logrando recibir aire fresco permanentemente.

Cabe destacar que este pequeño "come" 10 amperios en máxima potencia por lo que los cables de alimentación deben ser de adecuada sección. Caso contrario se podrían cortar causando cortocircuitos en el circuito eléctrico del vehículo. Si va a montar cuatro de estos módulos tenga en cuenta lo siguiente: Un vehículo mediano dispone de una batería 63 amperios. Este circuito multiplicado por cuatro consume 40 amperios. Hay que hacer una simple división para determinar que es capaz de descargar la batería del auto en tan solo dos horas de uso a máxima potencia. Por ello tendrá que tener cuidados especiales como ver en donde se conecta la unidad. Otro factor importante es el sistema de encendido e inyección de combustible. Estos circuitos suelen ser algo sensibles a las caídas de tensión por lo que este amplificador puede perjudicar su funcionamiento. Una alternativa (muy común en estos casos) es colocar una segunda batería alojada en el baúl del vehículo, la cual se carga a través de un diodo desde el regulador de tensión del alternador. Aún el mas experto de los ingenieros debe darse una vuelta por una casa de instalación de este tipo de equipos ya que "al mejor cazador se le escapa una liebre" y un errorcito en la instalación puede dejarlo de a pié.

Ni piense en conectar el cable de alimentación del amplificador a la llave de encendido del vehículo directamente. Ni la llave de un camión de gran porte soportaría la corriente. La forma de conectarlo es simple, aunque requiere de un relay. Los contactos de la bobina del relay van en paralelo con la radio o pasa cintas actual del coche, mientras que los contactos de la llave mecánica de ese relay van en serie con el cable (grueso) que trae alimentación al amplificador desde la batería. De esta forma el relay hace la fuerza bruta y la llave de encendido sólo debe mover la bobina del electroimán. El relay debe ser capaz de manejar hasta 50A. Es posible conseguir uno así en las casas de repuestos para auto, pidiendo el que conmuta la alimentación general del motor o el que acciona el motor de arranque. Los que se emplean en las luces son demasiado pequeños.

Otro punto importante de la instalación es la señal de entrada. Si el equipo de cintas que tiene instalado en el coche no dispone de salida de línea deberá hacer una adaptación de impedancia y una reducción de potencia para poder conectar las salidas de parlantes de ese a las entradas de audio del amplificador. Una buena forma es comprar un ecualizador pasivo los cuales modifican el tono de cada banda a ecualizar "atenuando" las otras. Es importante que ese ecualizador no tenga salida amplificada, porque estaríamos en el punto de largada nuevamente. Aunque hoy día la mayoría de los equipos de CD para auto disponen de salida sin amplificar. Otra forma muy común es colocar transformadores de salida de audio con el bobinado de 8 ohms conectado a la salida del estéreo y el bobinado de 2000 ohms conectado a la entrada del amplificador. En este caso es aconsejable dotar al amplificador de un potenciómetro para ajustar el "tope" de entrada y prevenir sobre excitación.

Es necesario aclarar que si bien 1% de distorsión armónica total parece ser mucho para estar en un coche es algo bajo, dado que las unidades que se comercializan normalmente tienen índices del 3% al 5%. Sólo que al igual que hacen con la potencia mienten acerca de ese valor.

Dado que el chip dispone de un circuito de protección contra cortos que desconecta la salida cuando la impedancia de la carga cae por debajo de 0.5 ohms colocar parlantes de 2 ohms (o 2 de 4 ohms en serie) haría que la potencia lograda suba a 75 vatios, pero también subirá la distorsión a casi el 10%. Esto no es aceptable para sonido musical, pero para propaganda o publicidad en la vía pública es idóneo. Como es lógico también subirá la demanda de corriente.

Tensión de Alimentación: 8 a 18 V CC
Sensibilidad a la entrada: 760mV RMS
Impedancia de entrada: 70K
Potencia de Salida: 55W RMS (Carga: 4 ohms)
Distorsión Armónica Total: 0.1% (a 1W sobre 4 ohms)
  0.5% (a 35W sobre 4 ohms)
  1% (a 55W sobre 4ohms)
Relación Señal/Ruido (con 1W sobre 4 ohms): 88dBA
Potencia Ancho de Banda (a 25W sobre 4 ohms): 7.5Hz a 185KHz
Corriente en reposo (activado): 135mA
Corriente máxima (a 55w sobre 4 ohms): 10A
