Programador TE-20

Vamos a ver como construir nuestro propio programador de Piccards, en concreto el TE-20. Veamos primero el esquema eléctrico.

Esquema Eléctrico

Cada persona puede diseñarse el circuito como quiera, aquí veréis una de ellas, tan válida como otras.

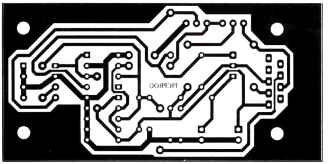

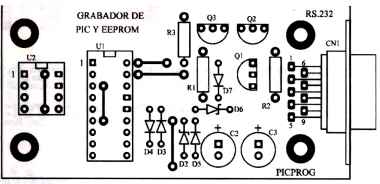

FOTOLITO		COLOCACIÓN COMPONENTES

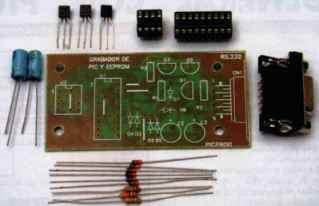

La lista de componentes es la siguiente:

LISTA
CN1 Conector hembra de 9 pines. C2 Condensador de 100uf/16v. C3 Condensador de 22uf/16v. D2 Diodo Zener 5v1. D3, D4, D5, D7 Diodo 1N4148 (también ). D6 Diodo Zener8v2. Q2,Q1 Transistor BC307. R1 Resistencia 10K. R2 Resistencia 1K5. R3 Resistencia 100K. U1 Zócalo de 18 pines. U2 Zócalo de 8 pines.

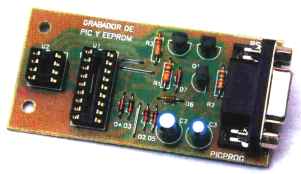

El programador debe quedar aproximadamente como en la siguiente foto:

TE-20

En caso de problemas con el funcionamiento del programador, una vez comprobado todo , sustituir la R3 por una de 110K y el puente entre D2 y D3 por una resistencia de 1K.
