Transmissão via satélite
Menu:
como surgiu
As primeiras transmissões via satélite, foram feitas em 1960, porem este
satélite não era ativo, ou seja, era um simples refletor passivo dos sinais
enviados na terra.
Em 1962 o primeiro satélite ativo foi lançado, o Telstar, este convertia a
freqüência dos sinais(uplink e dowlink), evitando assim interferências. Mas o
Telstar exigia antenas moveis pois não era um satélite geo estacionário.
Geo-estacionários
Satélite geo-estacionário descreve uma orbita situada a 35.786 Km de altura,
com velocidade constante e igual a de rotação da terra, o que faz parecer parado
quando observado da terra.
Hoje todos os satélites de comunicação são geo-estacionários, permitindo com
isto que as antenas, tanto de recepção quanto de transmissão, sejam do tipo fixa.
Footprint
Diagrama que mostra a potência (zonas equipotenciais), dos sinais
transmitidos pela antena do satélite. Este diagrama é muito útil para podermos
dimensionar o tamanho da antena de recepção e equipamentos utilizados.
Segue abaixo exemplo de um footprint.
|
 |
Interferência solar
A interferência solar dura aproximadamente 6 dias e ocorre nos períodos de
alinhamento do satélite com o sol e a estação terrena.
A relação sinal ruído degrada a tal ponto que o enlace fica temporariamente
fora do ar.
|
 |

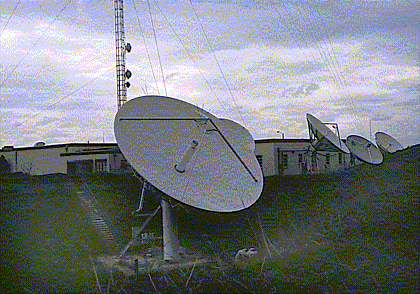

Exemplo de antenas parabólicas
Abaixo segue exemplo de antenas parabólicas:
|
 |
Banda C
Usada para radiocomunicação em geral, (uplink 6GHz, dowlink 4GHz), muito
utilizados para trafego de sinais de telefonia, dados e principalmente TV.
A atenuação por chuva e outras perturbações atmosféricas nesta faixa ainda
são muito pequenas.
Para recepção de sinais nesta faixa de freqüência utilizam-se antenas,
cujo tamanho, depende diretamente da intensidade do sinal recebido, geralmente
de 2,0 a 6,0 Mts.
Banda KU
Hoje, a principal utilização, é a recepção de TV por DTH(direct to home),
empregando antenas parabólicas de diâmetro que varia geralmente entre 0,60 a
1,2 Mts.
Nesta faixa de freqüência (uplink 14 GHz, dowlink 12 GHz) a atenuação
devido a condições atmosféricas, começa a ser um fator muito importante.
