DOSSIER PEDAGOGIQUE
|
TD PHYSIQUE - doc PDF
|
PRESENTATION DU TD
Ce TD s’adresse aux élèves de Terminale S et de Première
STI.
SUPPORT DE TRAVAIL
Ce TD a comme support technique:
- le schéma d’un sismomètre.
OBJECTIFS A ATTEINDRE
A la fin du TD tu dois être
capable de:
- comprendre et expliquer le fonctionnement d’un sismomètre
électromagnétique.
PRE-REQUIS
Pour pouvoir atteindre le
ou les objectifs précedemment cités tu devras mobiliser les
connais-
sances suivantes:
- ton cours sur le magnétisme,
- l’étude des ressorts mécaniques,
- ton cours sur les phénomènes d’induction électromagnétique.
ON DEMANDE
Le TD est constitué de trois parties:
ON EXIGE
Tu seras évalué à partir des critères suivants:
- l'autonomie dans le travail (......points),
- la discipline (...... points),
- les réponses aux questions orales du professeur (......points),
- le respect de la méthodologie du travail (......points),
- l'exactitude des documents réponses (......points)
PRESENTATION DU
SISMOMETRE
Un sismomètre est un détecteur de mouvements du sol qui comporte
un capteur mécanique, un transducteur, un amplificateur et un enregistreur.
Les premiers sismomètres étaient des capteurs à
inertie ou des pendules.
Actuellement on utilise surtout des sismomètres électromagnétiques.
Ils ne mesurent pas le mouvement du sol mais la vitesse de mouvement du
sol.
Le signal, issu du capteur, est amplifié électroniquement.
Il est enregistré sous forme numérique et parfois en même
temps sur papier pour contrôle.
Un tracé de séisme s’appelle un " sismogramme ".
Le domaine observable des ondes sismiques est très large ( de
0.1 seconde à plus de 1000 secondes ), trop large pour qu’un seul
sismométre puisse les enregistrer correctement. Pour couvrir toute
cette bande de périodes, on utilisera deux types de capteurs:
- le sismomètre courte période "CP " dont la période
propre est centrée sur une seconde approximativement.
- le sismomètre longue période ou large bande, " LP "
ou " LB ", dont la période propre est centrée sur 20 ou 30
secondes, voire plus.

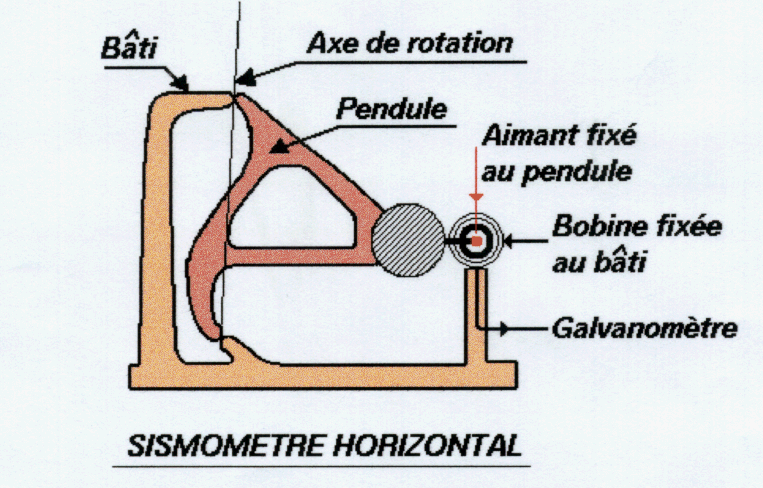

Le schéma du sismomètre que nous allons étudier
est présenté ci-dessous:
1ère Partie:Magnétisme
Sur le schéma du sismomètre de la page précédente,
vous pouvez noter la présence d’un aimant.
Question 1
- Quel est le nom donné à cet aimant?
Question 2
- Donnez la définition d’une ligne de champ magnétique.
- Représentez les lignes de champ magnétiques de cet
aimant.
- Faîtes apparaître le champ magnétique en quelques
points.
Question 3
- Quelle autre forme d’aimant connaissez vous?
- Représentez les lignes de champ de cet aimant.
Question 4
- Dans une région où règne un champ magnétique
uniforme que pouvez vous dire des lignes de champ?
Question 5
- Peut-on créer un champ magnétique autrement qu’avec
un aimant? Si oui expliquez comment.
Question 6
- On considère le solénoïde suivant:
- Le sens de I étant donné, déterminez les caractéristiques
du champ magnétique B créé.
- Identifier la polarité des faces du solénoïde
(Explicitez au moins deux méthodes).
- Représentez les lignes de champ magnétique
2ème Partie:Etude
du fonctionnement
Le sismomètre est constitué d’un bâti, d’un pendule
et d’un ressort.
Un mouvement de la croûte terrestre entraîne un mouvement
du bâti. Ce mouvement est transmis au pendule par l’intermédiaire
du ressort. Le pendule se déplace alors par rapport au bâti
autour de son axe de rotation.
Mouvement du pendule
Nous allons étudier le mouvement du pendule par rapport au bâti.
Le pendule est assimilé à une masse m placée au bout
d’un ressort. Ici, la mise en équation du problème est rendue
difficile par le fait que le bâti, auquel est fixé le ressort,
ne peut pas être assimilé à un référentiel
galiléen car il est en mouvement par rapport à la terre.
Nous allons donc vous donner l’équation différentielle qui
régit le mouvement du ressort dans le référentiel
lié au bâti :
- m est la masse du pendule
- k est la constante de raideur du ressort
- f est le coefficient de frottement fluide
- le second membre représente la vibration du sol transmise
au bâti
Dans la suite nous allons négliger les frottements (f=0).
On montre alors que la solution de cette équation est :
L’amplitude de ce signal dépend de la fréquence f des oscillations
selon la formule :
Question 7
- Exprimez la formule précédente à l’aide de la
variable u :
Question 8
- Tracez la courbe donnant l’amplitude des oscillations du ressort
en fonction de u pour u variant de 0 à 3.
- Pour quelle valeur de u et donc de la fréquence cette
courbe est elle maximale ?
- Le maximum que vous trouvez est il réaliste ?
- Quelle approximation permet d’expliquer cela ?
- Quel nom donne-t-on à ce type de courbe ainsi qu’à
la fréquence qui correspond au maximum ?
Question 9
- Dans quel autre domaine de la physique avez-vous déjà
rencontré ce type de courbe ?
Question 10
- En observant la courbe obtenue à la question8, précisez
dans quelle zone il faut se placer afin d’éviter " l’emballement
" du système de mesure ?
- Dans la présentation, il est indiqué l’existence de
deux sismomètres, courte période et longue période.
Pouvez-vous expliquer pourquoi ?
Enregistrement des mouvements
Question 11
- D’après le schéma du sismomètre quel élément
est mis en mouvement par le pendule ?
- Quel phénomène physique apparaît ?
Question 12
- Donnez la définition du flux magnétique.
Question 13
- Enoncez les deux lois relatives au phénomène d’induction
électromagnétique :
- Loi de Faraday (N’oubliez pas les conventions de signes !)
- Loi de Lenz.
Question 14
- Pourquoi les signaux enregistrés aux bornes de la bobine mesurent
ils la vitesse de mouvement du sol et non le mouvement du sol lui même
?
3ème Partie
- Exercices d’application
Question 15
- A quelle condition un circuit est-il soumis à un phénomène
d’induction ?
- Quels sont les trois paramètres qui, lorsqu’ils varient, entraînent
un phénomène d’induction ?
- Quels sont les trois systèmes dont le principe de fonctionnement
est lié à la variation de chacun de ces paramètres?
Vérification expérimentale de la loi de Faraday
Dans l’expérience ci-dessous, nous utilisons des bobines à
noyau de fer pour réaliser les circuits inducteur et induit :
Ya, Yb et Masse sont respectivement les deux voies d’entrée et la
masse de l’oscilloscope.
Les signes + indiquent les sens positifs choisis pour chaque circuit.
Question 16
- Identifiez sur le schéma le circuit inducteur et le circuit
induit.
- Pourquoi visualise-t-on une image du courant sur la voie A de l’oscilloscope
?
- Indiquez le vecteur surface S du second circuit.
- Expliquez pourquoi le signal de la voie A est une image du flux capté
par le second circuit ?
- Que visualise-t-on sur la voie B ?
- Lorsque vous faites le montage, vérifiez vous la loi de Faraday
pour les deux cas suivant :
- le GBF délivre un signal triangulaire,
- le GBF délivre un signal sinusoïdal ?
