OSCILADOR LIBRE
Este oscilador oscila a la frecuencia que le indique cualquier circuito oscilante paralelo (bobina y condensador en paralelo a la entrada del circuito) y es por tanto muy útil para averiguar los valores de los componentes (bobinas y condensadores). Este circuito fue publicado en QURPE, el boletín del EA-QRP club, en su número 3.
Su esquema eléctrico es:
Si no me equivoco, el circuito funciona de la siguiente manera: el transistor TR1, que es un BC559, es el oscilador. El FET1, un vulgar BF245, está conectado entre emisor y colector de TR1 y automáticamente le ajusta la realimentación para que al conectarle un circuito tanque el oscilador arranque. Finalmente el FET2 es un paso separador o "buffer" al cual se puede conectar un frecuencímetro. Este circuito funciona correctamente en todo el márgen de HF, llegando con facilidad a los 40 MHz. Para lograr subir más en frecuencia habría que sustituir el BC559 por un PNP de UHF, adaptando el patillaje. Si no recuerdo mal, el BFR99 es adecuado para ese trabajo.
Veamos ahora los diseños de la placa:
Cara de componentes:
Cara de pistas:
Como se puede observar, no sale el relleno de masa en mi diseño de pistas. Ese detalle os lo dejo como ejercicio personal, aunque probablemente el circuito funcione bien tal cual está...

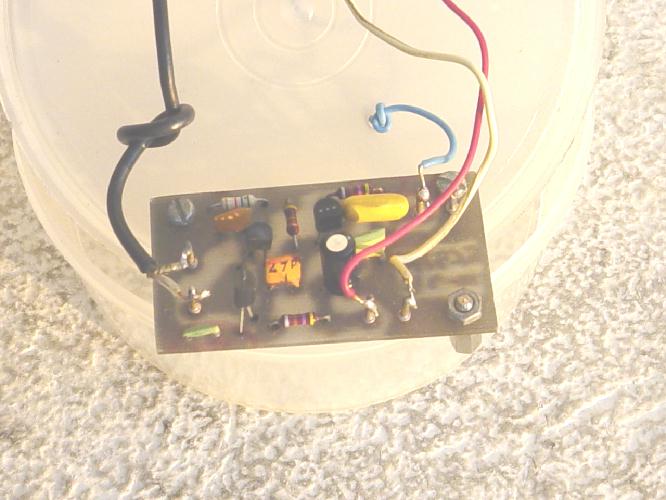

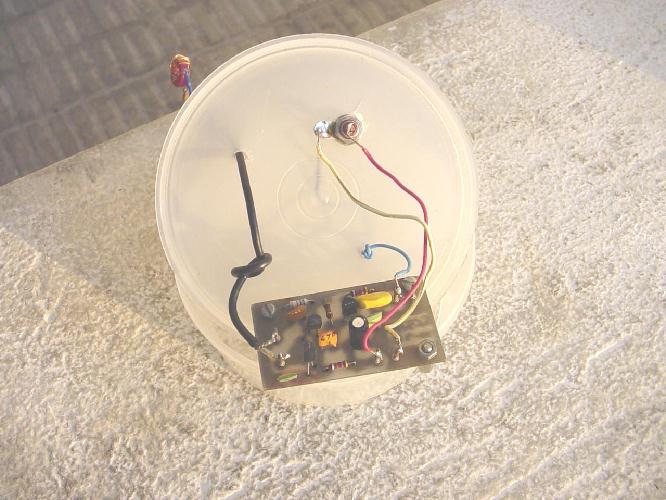

Ahora un par de fotos de mi implementación real. Como se ve, yo he puesto abundante relleno de masa incluso en las pistas...
En el cableado, el rojo es el positivo de alimentación, el amarillo el negativo, el azul es la salida (a frecuencímetro, por ejemplo) y el coaxial es la conexión al circuito oscilante. Mi circuito oscila con sólo poner una bobina en la entrada, ya que el circuito de entrada con coaxial RG-174 le induce una capacidad parásita de unos 35 pF...
Bueno, es todo por el momento. Las fórmulas para manejar el circuito están en las páginas del oscilador Hartley y en la del Colpitts. Si tenéis alguna duda me podéis encontrar en [email protected]. Que os vaya bien...
