Transmisor
QRPp FM para 2 metros
Daniel
Catalan, EC5AMG
Emilio:
[email protected]
Este es el circuito que presentamos para la actividad de montaje en la jornada QRPera de Sinarcas el pasado sábado 31 de Mayo del presente año 2.003.
Basado el circuito en la utilización de un cuarzo de 16 MHz, y sintonizando el noveno armónico, se obtiene un emisor de 144 MHz. Aunque la utilización de un cuarzo ofrece una estabilidad en frecuencia bastante buena, surge el inconveniente que para conseguir el efecto de excursión de frecuencia para modular en FM con un cristal de cuarzo, solo se consigue un pequeño desplazamiento. Pero, al sintonizar el noveno armónico, se consigue un resultado con nueve veces mayor desplazamiento que en fundamental, con el consiguiente aumento de audio en el receptor. Este pequeño emisor admitiría en principio cualquier otro cuarzo, simplemente rehaciendo el circuito LC y sintonizándolo a la frecuencia deseada. Este circuito podría ser conectado a un pequeño amplificador para obtener una mayor potencia de salida, pero eso sí, adaptándole también a este amplificador un circuito de filtro de salida a la frecuencia deseada.
La
antena utilizada fueron dos radios de bicicleta, de 25 cm cada uno, unidos por
sus extremos, y en uno de sus extremos se conectó a una banana de conexión.
Los
datos constructivos de la bobina L2 son:
3
espiras, de 6 m.m. de diametro, con toma intermedia,
la
seccion del hilo de cobre utilizado fue de 0,5 m.m.
73
de Dani.
Transmisor FM Sinarcas. Cara de componentes.
Transmisor FM Sinarcas. Cara de pistas.
Rellenar de cobre el exterior...

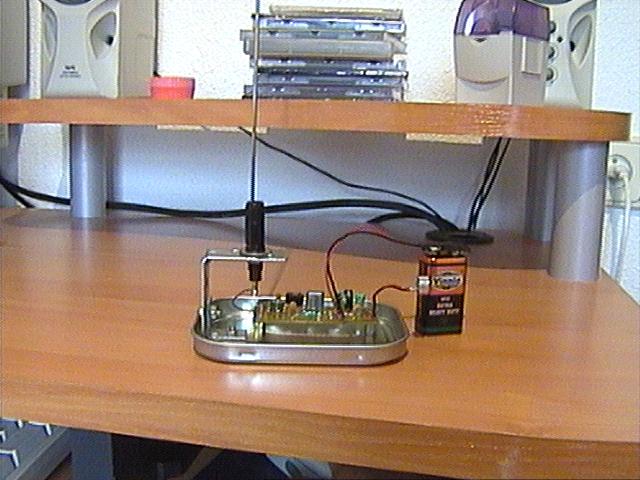

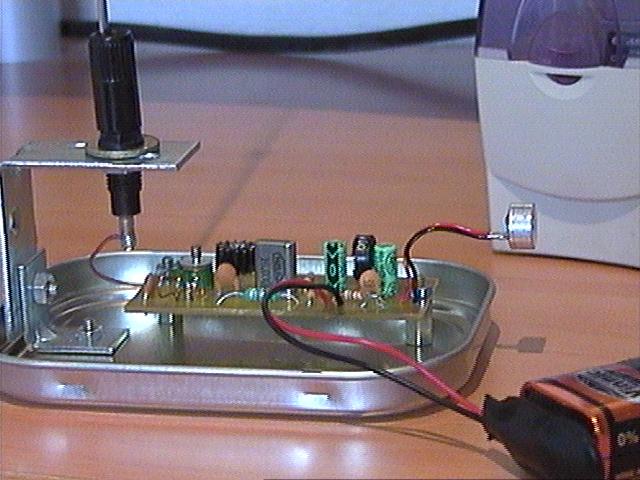

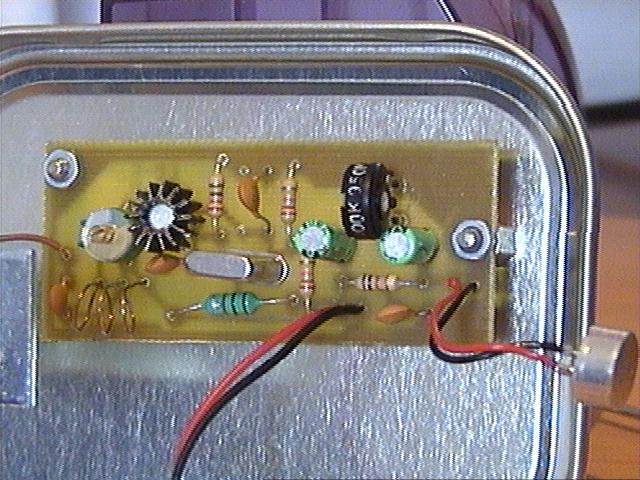

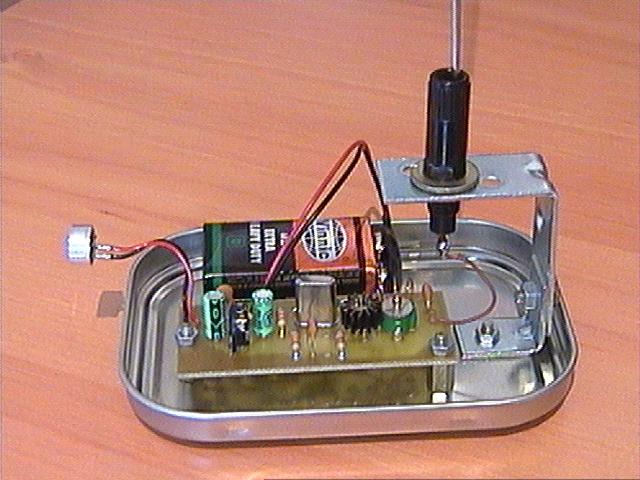

Vistas
del prototipo. Detalles del circuito.
