HF-1720

PROJECT: HF-1720
TYPE: ?
DESCRIPTION: Pośrednia FM 6.5 MHz / 400 kHz z wzm m.cz. przerobiona na RX homodynowy
BRAND: UNIMOR
STATUS: u
PROJECT START DATE: ok. 2010
LOCALISATION: RQ
DOCUMENTATION:
PCB: TPD50020 (wycięta z TPD57020)
DIMENSIONS: 48 x 42 mm
HARDWARE VERSION: 8.00

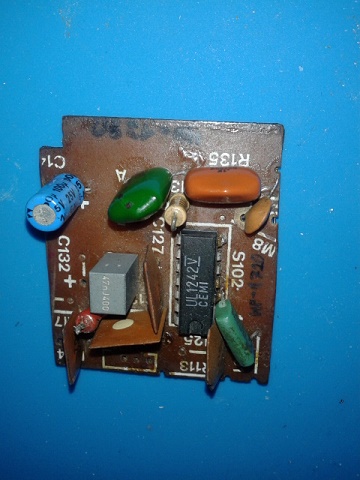

HF-1720 version 8

Project Info

Moduł fonii różnicowej z odbiornika chyba NEPTUN przerobiony na odbiornik homodynowy (do odbiornika należy dodać oddzielny moduł obwodów wejściocych i VFO). Był stosowany w różnych konstrukcjach ad hoc, w pierwszych wersjach odbiornika HF-2237 (i zapewne wielu innych zastosowaniach których nigdy nie rejestrowałem). Przerobiłem kilka modułów tego typu. Mają one swoje wady takie jak z reguły większe rozmiary PCB i niezbyt estetyczny montaż, ale to typowe układy próbne i ad hoc, nie są montowane w "poważnych" odbiornikach czy tranceiverach. Niemniej jest to przykład że konstrukcje radioamatorskie można wykonać z typowego złomu elektronicznego. Jeśli montaż wykonamy starannie mogą one służyć latami. Jest to typowy montaż hybrydowy, elementy THT montowane są tylko jeśli nie da się montażu wykonać za pomocą elementu SMD, wykorzystując maksymalnie istniejące połączenia na płytce PCB. Jednak miniaturyzacja na modułach mojej konstrukcji HF-12704 pozwala na zminiaturyzowanie praktycznie tego samego obwodu do rozmiarów 20x25 mm.

Układ przechodził wiele zmian konstrukcyjnych, pierwsze próby prowadziłem z pośrednia FM 6.5 MHz do odbioru radia i TV a potem został przerobiony na odbiornik homodonowy według znanego schematu SP5AHT. Następnie odcięta została część wzmacniacza m.cz na UL1482 a TPD została przerejestrowana na TPD50020.

Sources:

STATUS CODES

f	failed
g	device not complete
n	not tested
p	planned
q	not accomplished
r	resigned
u	fully operational
w	assembled but not tested
x	not avalaible (returned, sold, lost or no data)
z	decomissioned (disassembled)
