= HF8V = / = SP8WJT = / = SP0106RZ =

HF-17333

PROJECT: HF-17333

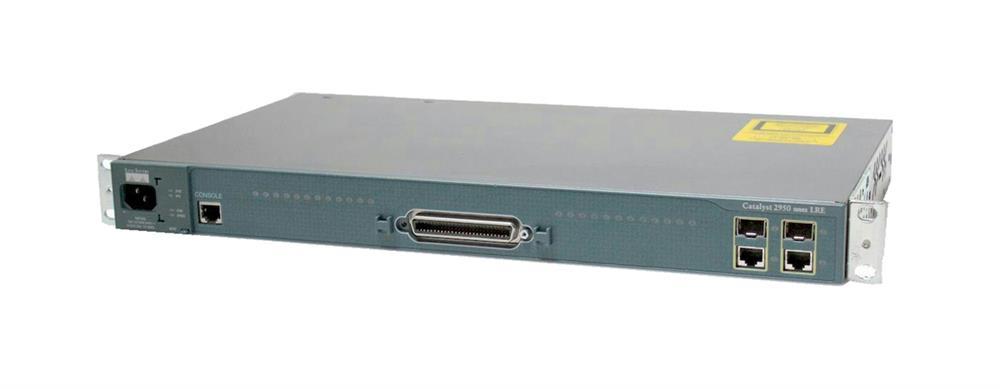

DESCRIPTION: CISCO Catalyst 2950 LRE
TYPE: Catalyst 2950 LRE
BRAND: CISCO
STATUS: u
PROJECT START DATE: 2015
LOCALISATION: PM (PANEL-4)
DOCUMENTATION: nil
PCB: TPD57333
DIMENSIONS:
CASE : HF-9193

CPU : 79RC32V332
CPU BRAND: IDT
CPU FAMILY: RC32300
CPU CATALOG NUMBER: UC-428
CLOCK: 100 MHz
RAM: ?
THN ADR: 0x4D
TYPE: 0x7F

CPU : PEF22824
CPU BRAND: INFINEON
CPU FAMILY: ?
CPU CATALOG NUMBER: UC-751...UC-753
CLOCK: ?
RAM: ?
THN ADR: 0x10
TYPE: 0x61

HF-17333

Project Info

Urządzenie zostało rozebrane do analizy, elementy spisane. Jest to skomplikowana konstrukcja w obudowie RACK 19, niestety brak serwisówki. Ponieważ jest to przestarzała dziś technologia prawdopodobnie pójdzie do rozbiórki na części (chyba że znajdę jakieś inne zastosowanie).

To urządzenie współpracuje z urządzeniem końcowym CISCO 575 LRE HF-17155.

Element Base

PEF22824 - 10BASE-S DIGITAL TRANCEIVER - INFINEON

PEF22825 - VDSL ANALOG FRONT END - INFINEON
