Objectivo

O funcionamento deste circuito é oposto ao do detector de escuro. O detector de luz emite uma sinalização sonora sempre que há presença de luz. Quando a luz se extingue a sinalização termina.

Introdução

O circuito utiliza o 555 na configuração astável.

Elementos de consulta

3.2 – Multivibrador astável

2 – Características eléctricas (do 555)

Anexo 04 - Resistência LDR

Diagrama de blocos funcional

Figura 64 – Detector de luz : diagrama de blocos

A detecção de luz é efectuada por uma resistência LDR ocasionando a oscilação do astável. A saída deste é entregue a um altofalante que produz uma sinalização sonora. A interrupção do feixe de luz que atinge a LDR faz cessar a oscilação e o som.

Esquema eléctrico

Figura 65 – Detector de luz: esquema eléctrico

Lista de material

Resistências

(de 1/8 W)

R1 : 100 k Ω

R2 : 1 k Ω

R3 : 10 k Ω

Condensadores

C1 : 100 nF

C2 : 4,7 μ F / 16 V

Semicondutores

CI : 555

LDR

Diversos

Altofalante

8 Ω 0,3 W

Pilha 9 V

Fotografia

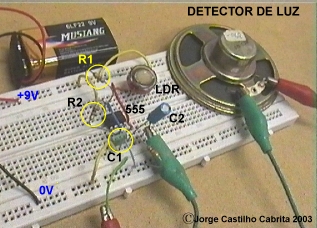

Figura 66 – Detector de luz : fotografia

Função dos componentes

A resistência LDR (Light Dependent Resistor ou Resistência Dependente da Luz) varia a sua resistência com a luz, diminuindo o seu valor quando a intensidade luminosa aumenta.

A resistência R3 serve para criar uma queda de tensão que controla o potencial no pino 4. Se a resistência da LDR for baixa (situação de luz), a corrente em R3 é alta, sendo grande a queda de tensão em R3 e o potencial no pino 4 será alto. Esta queda de tensão será pequena no caso contrário e o potencial no pino 4 será então baixo.

Funcionamento do circuito

O circuito funciona como astável. O controlo para accionamento da sinalização sonora é efectuado através do pino 4. Enquanto a luz atinge a LDR a sua resistência é baixa. Então, o potencial do pino 4 é alto e a oscilação de saída surge no pino 3 activando o altofalante. Quando a LDR deixa de ser iluminada (escuro) a sua resistência é alta e o potencial no ponto 4 é baixo, inibindo a oscilação na saída (pino 3).

Vídeo

Pode visualizar o funcionamento do circuito no vídeo incluído no CD-ROM. Observa-se que o circuito produz uma sinalização sonora no altofalante devido à presença de luz que incide na LDR e que origina a oscilação. Quando a LDR é tapada, cessa o som por cessar a oscilação.
