Construcción casera de un pequeño compresor
para aerógrafo
Por Hector F. Martinoia
La idea de realizar este artefacto
nació al consultarle a un amigo a quien le compro habitualmente
las pinturas, que estaba en busca de un compresor para el aerógrafo,
me comentó que antiguamente en el campo usaban una cámara de automóvil
a la que le colocaban una llave en la válvula para regular la salida
de aire, la llevaban a una estación de servicio, la cargaban de aire
y luego podían trabajar.
El modelo que les detallo está realizado con accesorios de automóvil, es bien tuerca!!!
Primero tenemos que conseguir
un extinguidor en desuso, que será la base de nuestro compresor, tres
picos (cuerpo de válvula) para inflar neumático de automóvil,
un manómetro y un inflador para automóvil.
El extinguidor tiene que estar vacío por lo que se deber tener
la precaución antes de desarmarlo de observar si el mismo está
cargado. Se le retira la cabeza que es de bronce .
El recipiente del extinguidor
es el que va a almacenar el aire que utilizaremos en el aerógrafo.

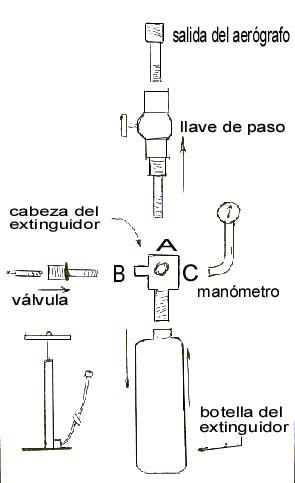

A la cabeza de bronce le practicamos tres perforaciones (ver
en gráfico A-B-C) mejor dicho agrandamos el existente .
La medida de la perforación debe permitir hacerle rosca de ¼ de
pulgada .
A los tres picos les quitamos
la goma que tiene adherida (se puede quemar) y una vez limpios les practicamos
una rosca exterior de ¼ de pulgada.
Colocamos los picos en las tres perforaciones que practicamos anteriormente
en la cabeza del extinguidor, las roscas las sellamos con teflón (también
se pueden sellar con estaño).
En la perforación (B) al pico le colocamos en el interior una valvulita
de automóvil que permitirá que entre el aire y no salga por ese
lugar. Allí se conectará el inflador.
En la perforación (C) colocamos un pico que en el otro extremo le adaptamos
un manómetro que permitirá medir el aire que tenemos en el embase.
En la perforación (A) colocamos el tercer pico y en el otro extremo le
colocamos una llave de paso para regular el aire que sale hacia el aerógrafo.
Independientemnte de las tres roscas, el resto de las conexiones corren por nuestro ingenio, de acuerdo a los accesorios que consigamos.
Este es el procedimiento
básico de construcción, pero sobre la marcha lo fui perfeccionando.
En lugar de usar el inflador para producir aire, conseguí un minicompresor
para inflar neumáticos, como este compresor trabaja con batería
de 12 volt. Le construí una fuente de alimentación utilizando
el transformador de un cargador de baterías. Por último monté
todo en una tabla de madera a la que le hice un cerramiento de madera en forma
de cajón para tener protegido el equipo.
Dá muy buen resultado. Buen éxito, y a pintar se ha dicho
!!!
Hector Martinoia
