CORRIENTE ALTERNA


5.0.- CAPACIDAD Y RESISTENCIA EN CORRIENTE ALTERNA, (CIRUCITO RC).

Al igual que ocurre con las bobinas, los condensadores también presentan especiales características a la hora de lidiar con la corriente alterna. En la primera ilustración dedicada a los condensadores podemos observar cómo evolucionan la intensidad y la tensión alterna al ponerse en contacto con la CA.

Tal y como ocurre con las bobinas se origina un desfase de 90 grados entre tensión e intensidad pero, a diferencia de lo que ocurría con aquéllas, en este caso es la corriente (I) la que está adelantada con respecto a la tensión (V). En el esquema vectorial podemos ver la representación gráfica de este desfase que, si la capacidad es pura, si no ofrece resistencia alguna, será de 90 grados.

Pero la resistencia que ofrece el condensador se puede calcular tal y como hemos explicado en el caso de las bobinas, es decir, calcularíamos en lugar de esta la impedancia que ofrece el citado condensador. La fórmula a emplear es idéntica a la usada para calcular la impedancia (Z) de un circuito inductivo pero utilizando la reactancia capacitiva en lugar de la inductiva, esto es, resistencia estarán desfasadas los consabidos 90 grados.

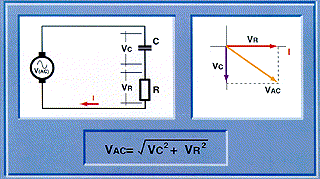

Para calcular la tensión total deberemos hacer uso de nuevo del cálculo vectorial. Como vemos, la tensión que cae en bornes de la resistencia se encuentra en fase con la intensidad y, por el contrario, la tensión que cae en extremos del condensador está desfasada 90 grados con respecto a la anterior. Podemos comprobar aquí que se cumple el retraso de V respecto a I.

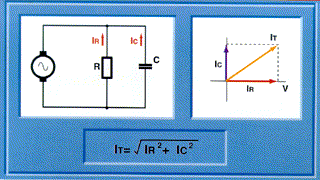

Otra forma de conectar y estudiar un conjunto de resistencia y condensador es en montaje paralelo. En la figura podemos ver la representación gráfica del desfase que se origina entre intensidades en este circuito. La intensidad total It se calculará mediante la suma vectorial de la intensidad que circula por la resistencia y la que circula por el condensador. Como sabemos la circulación a través del condensador no es tal ya que si recordamos el comportamiento de los condensadores en CC estos no hacen sino cargarse a un determinado potencial. El cambio constante de sentido de la corriente inherente a la CA hace que el condensador desarrolle ciclos de carga y descarga continuos, lo cual en efecto es una circulación de electrones.

De lo visto hasta el momento podemos sacar unas conclusiones bastante claras que nos ayudarán posteriormente a simplificar, por así decirlo, todos los circuitos que combinen elementos R, L y C. He aquí las conclusiones mencionadas:

- En una resistencia conectada a una fuente de voltaje de tipo alterno la caída de tensión en sus extremos estará en fase con la corriente.

- En una inductancia conectada a una fuente de voltaje de tipo alterno la caída de tensión en sus extremos estará 90 grados en desfase (adelanto) con respecto a la corriente.

- En un condensador conectado a una fuente de voltaje de tipo alterno la caída de tensión en sus extremos estará 90 grados en desfase (retraso) con respecto a la corriente.
