SEMICONDUCTORES

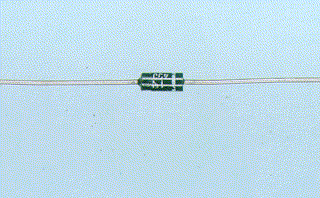

4.0. EL DIODO

Todo dispositivo semiconductor está formado básicamente por uniones P-N. Los transistores (BJT), FET, MOSFET, etc., son combinaciones de estas uniones. Incluso una unión P-N es por sí sola un dispositivo electrónico ampliamente conocido: el diodo.

Para empezar, vamos a hablar del diodo ideal, es decir, un diodo cuyo comportamiento sería el deseado pero que no es posible alcanzarlo en la realidad. Este tipo de diodos solamente permiten el paso de corriente en un sentido, oponiéndose en el sentido contrario. Esta característica tiene un gran interés en la conmutación ya que de ella se deriva una propiedad ON-OFF (abierto-cerrado), como veremos más adelante.

La diferencia entre un diodo real y un diodo ideal está en que el primero va a permitir la corriente en un sentido pero no libremente sino que ofrece una pequeña resistencia y además, al polarizarse inversamente, no corta la corriente de una manera tajante sino que, como hemos visto en la unión P-N, hay una pequeña corriente en sentido contrario. Si la diferencia de potencial existente entre los extremos del diodo fuese lo suficientemente grande, esta corriente inversa ahora sí empezaría a aumentar de manera considerable. Nos encontramos en la región de funcionamiento llamada zener, la cual es tremendamente destructivo para el diodo. Sin embargo, ciertos diodos están fabricados especialmente para funcionar en esta región y son conocidos como diodos zener.

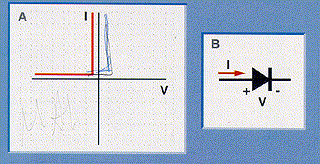

A) Esta es la gráfica que representa a un diodo ideal. B)Símbolo con el que se representa al diodo dentro de un circuito.
