Vamos transformar
o RX BIGODE em um TRX QRPp simples, com o menor numero de componentes.
Esta transformação fará com que o RX BIGODE passe a transmitir
na mesma freqüência em que está recebendo, tornando-se um
transceptor QRPp (com potencia de 0,5W).
Para isto temos que adicionar alguns componentes.
Necessitaremos de
quatro componentes para o chaveamento de antena:
1 indutor L
2 diodos 1N4148
1 Capacitor C
Para que possamos
transmitir e receber com a mesma antena sem utilizarmos uma chave de comutação
mecânica, vamos colocar uma chave eletrônica.
Esquema:
Para
o sinal de RF de antena passar para o receptor, as reatâncias de L e de
C deverão ter o mesmo valor (estarão em ressonância), mas
quando a tensão for maior que 0,7V os diodos limitarão a este
valor, o que acontece em transmissão fazendo que somente um pequeno sinal
passe ao receptor.
Na tabela abaixo apresentamos os valores comercias de L e os capacitores que
ressoam em 7,1MHz com cada um destes indutores. Qualquer valor pode ser escolhido.
Ex. caso L seja de 2,2 µH então C deverá se de 220pF (valor
comercial próximo a 228pF).
L |
C |
XL/XC |
µH |
pF
|
Ohms |
1 |
502 |
45 |
1.2 |
419 |
54 |
1.5 |
335 |
67 |
1.8 |
279 |
80 |
2.2 |
228 |
98 |
2.7 |
186 |
120 |
3.3 |
152 |
147 |
3.9 |
129 |
174 |
4.7 |
107 |
210 |
5.6 |
90 |
250 |
6.8 |
74 |
303 |
8.2 |
61 |
366 |
Ainda
necessitaremos de um filtro passa baixa para evitar TVI e outras interferências.
Este filtro é o conhecido filtro PI ou tanque PI. Cada tanque é
composto por um indutor e dois capacitores, nós utilizaremos dois tanques.
Esquema do Tanque:
Componentes
4 capacitores cerâmicos de 470pF
2 indutores comercias de 1µH (somente para uso QRPp)
Como confeccionar um indutor de 1.1µH, utilizando o corpo de uma caneta esferografica como forma (7mm de diâmetro) :
diametro
fio em mm |
número
de voltas |
comprimento
da forma mm |
0.3 |
13 |
4+10 |
0.35 |
13 |
5+10 |
0.4 |
14 |
5.5+10 |
0.45 |
15 |
7+10 |
0.5 |
16 |
8+10 |
0.55 |
17 |
9+10 |
0.6 |
18 |
10+10 |
0.65 |
19 |
13+10 |
0.7 |
20 |
14+10 |
0.75 |
21 |
15+10 |
0.8 |
22 |
18+10 |
0.85 |
23 |
20+10 |
0.9 |
24 |
25+10 |
0.95 |
25 |
25+10 |
Faça dois furos de cada lado da forma e diametralmente opostos, no caso de caneta plastica fure com uma sobra de lide seguro por um alicate e aquecido pelo soldador. Após enrolada a bobina cubra com esmalte de unhas.
Por ultimo precisamos silenciar o receptor na hora de transmitir, para isto vamos soldar um diodo 1N4148 no pino 7 do LM386 e o outro terminal do diodo vai para a chave de CW, na ocasião de transmissão este ponto vai a terra e emudece o LM386 (áudio).

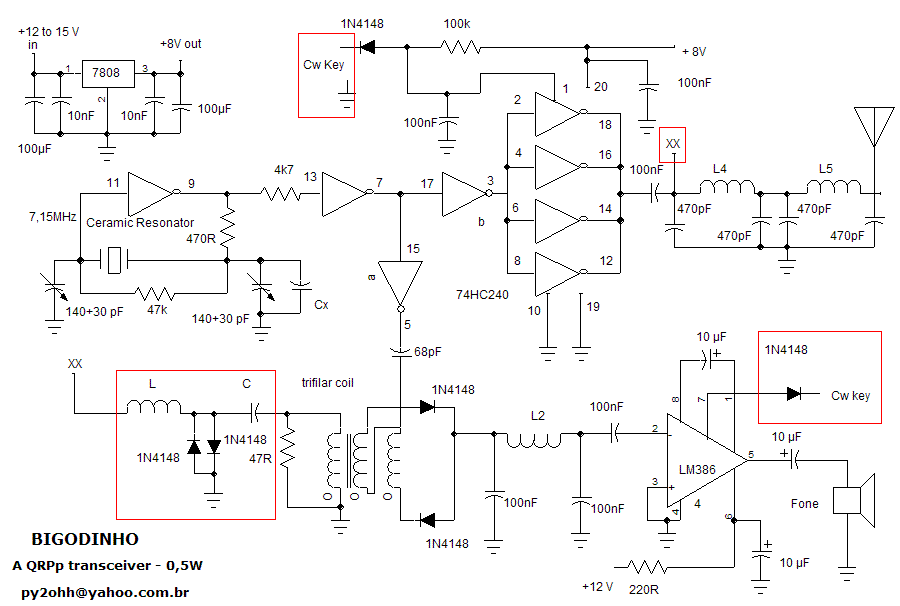

Como fica o Nosso
Bigodinho?
Em destaque as modificações no RX BIGODE que o tornarão um transceptor QRPp de CW de 0,5W full break in (transmissão/recepção automática).
Nota:
As mudanças futuras poderão ser implementadas no BIGODINHO, em
partes. Assim poderão ser adicionados o sidetone, e/ou pré-amplificador
de áudio, e/ou pré-amplificador de RF com o front end.
Logo ao testar este TRX, ainda utilizando uma garra jacaré como uma chave de CW improvisada fizemos dois QSOs.
73 de PY2OHH Miguel
BIGODINHO QRPp
We can transform the Rx BIGODE into a simpleTRX QRPp, adding few components.
This changes will transform the RX BIGODE to transmit in the same frequency
where it is receiving, becoming a QRPp transceiver (power of 0.5W). For this
we have to add some components.
We will need four
components for the keying of antenna:
1 inductor L
2 diodes 1N4148
1 Capacitor C
So, that let us to transmit and receive with the same antenna without using
a commutation mechanical key, we place an electronic key.
Schematic:
For the RF incoming
signal from antenna are able to pass to the receiver, the reactance of L and
C must have the same value (they will be in resonance), but when the tension
will be greater that 0,7V the diodes will limit to this value, so only a small
signal in transmission that will pass to the receiver.
In the table below we present the values For you choose L and C in order to
resonate in 7,1MHz. Any value can be chosen. For example in case L is 2,2 µH
then C will be 220pF (next commercial value of 228pF).
Now we will need
a low pass filter to prevent TVI and other interferences. Each tank is composed
for an inductor and two capacitors, we will use two tanks.
Schematic of the Tank:
Components
4 ceramic 470pF capacitors
2 commercial inductors of 1µH (only for use QRPp)
How to build an inductor of 1.1µH, using the body of a ball pen as form (7mm of diameter):
Wire
diameter in mm |
Turns |
length
of the form mm |
0.3 |
13 |
4+10 |
0.35 |
13 |
5+10 |
0.4 |
14 |
5.5+10 |
0.45 |
15 |
7+10 |
0.5 |
16 |
8+10 |
0.55 |
17 |
9+10 |
0.6 |
18 |
10+10 |
0.65 |
19 |
13+10 |
0.7 |
20 |
14+10 |
0.75 |
21 |
15+10 |
0.8 |
22 |
18+10 |
0.85 |
23 |
20+10 |
0.9 |
24 |
25+10 |
0.95 |
25 |
25+10 |
Last we need to silence the receiver in the transmitting time, for this we weld a diode 1N4148 in leg 7 of the LM386 and the other terminal of the diode goes for the CW key, in the transmission this point goes the ground and shutting off the LM386 (audio).
How is Our Bigodinho?
In
red the modifications in the RX BIGODE that will become it a QRPp transceiver
of CW of 0,5W full break in (automatic transmission/reception).
73 de PY2OHH Miguel
