BIGODE Multibanda - Um TRX CW 4W para 20, 15 e 10m.
Continuando nossas montagens com o BIGODE, apresentamos aqui a versão tribanda.
A escolha das faixas foi em função da antena que dispunhamos no momento e foram 3 bandas devido a quantidade de chaves 2 polos 2 posições a ser empregadas.
Para facilitar o VFO ou VXO opera externamente, e serão apresentados em outro local desta pagina.

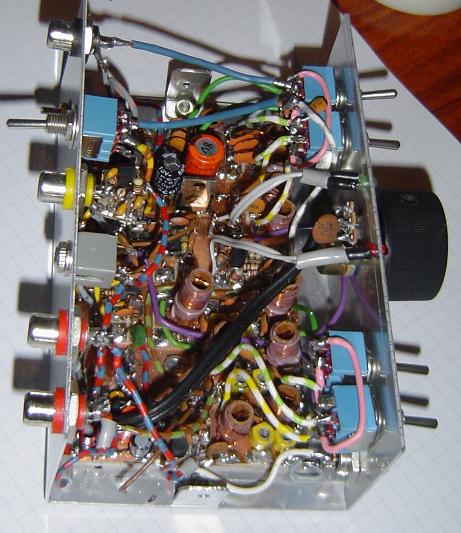

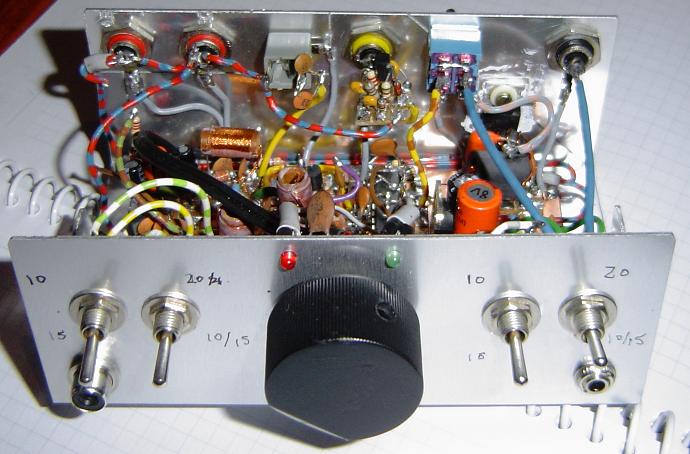

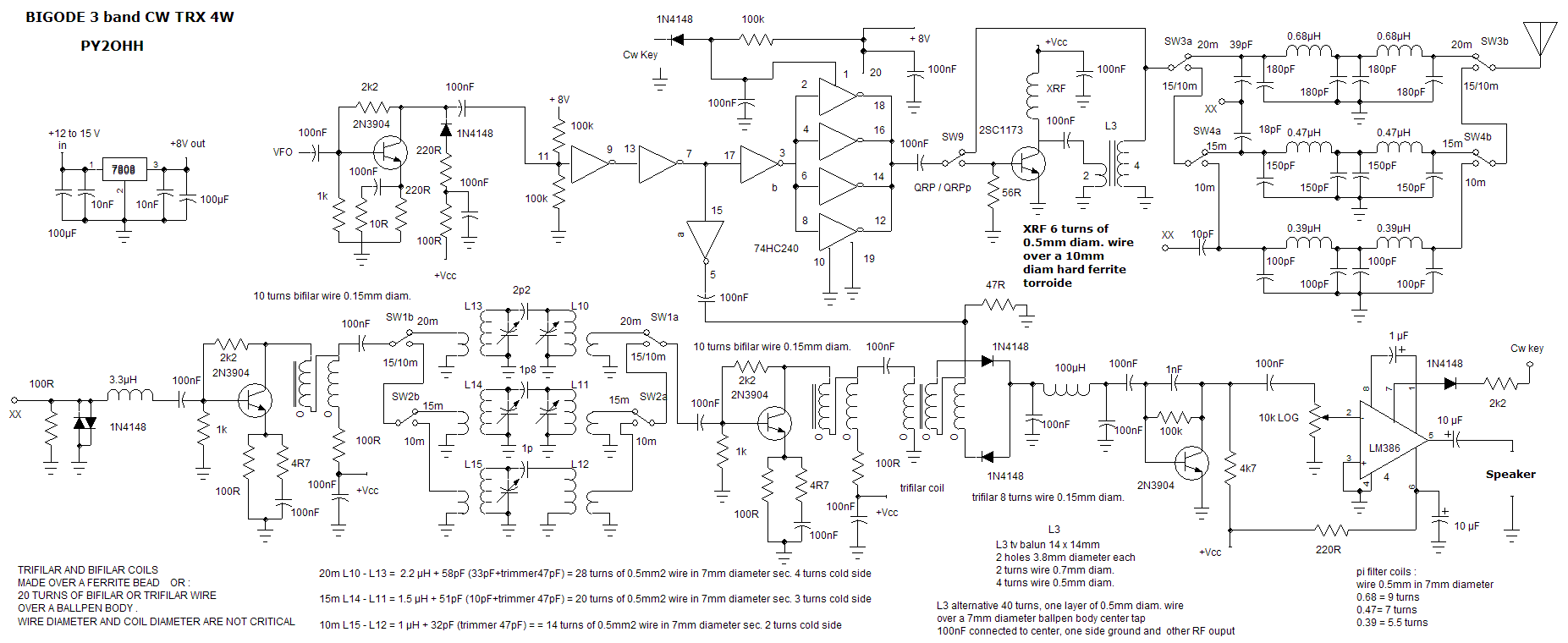

Esquema:
Funcionamento
Receptor
O receptor é a converção direta, com dois amplificadores de RF, compensando as perdas do Mixer a diodos e aumentando a sensibilidade.
O front end foi montado em bobinas com nucleo a ar e é do tipo indutivo - criticamente acoplado. A banda passante gira em torno de 400kHz para cada banda.
O amplificador de audio fornece um volume medio de saida.
Para não complicar muito o circuito, não utilizamos um fitro de audio, que seria interessante adicionar à saida.
A parte de maior dificuldade, desta parte do circuito, é a confecção das bobinas. O uso de um LCmeter é importante mas não indispensavel.
Transmissor
O transmissor é o basico da linha BIGODE, exceto pelo pré-amplificador de RF antes do driver (74HC240), alguns VFOs não tinham amplitude na saida suficiente para mudar o estado lógico do 74HC240.
Componentes
Os resistores são todos de 1/8W com valores acima de 470R e 1/2W abaixo de 470R.
Os transistores 2N3904 podem ser substituidos por BC547b, BC547c, BC548b, BC548c, BC337-25, BC337-40.
O integrado 74HC240 pode ser substituido (somente neste projeto) por 74HC244 que possue a mesma pinagem.
Os trimmers são da cor amarela e tem um valor entre 7 a 47pF.
Todos os indutores podem ser enrolados a mão e sem núcleo. O Choque de RF do PA, pode ser feito com fio 0,5mm de diametro enrolado em um corpo de caneta esferografica com cerca de 60 voltas em 4 ou mais camadas.
O Transistor do PA 2SC1173 pode ser substituido pelo 2SC1969, 2|SC2166 ou 2SC2078.
Resultados
O RX é sensivel, captamos muitos beacons em 10m e fizemos QSOs com a America Latina em 15 e 20m, sempre com elogios ao sinal.
73 de PY2OHH
BIGODE Multiband - a TRX CW 4W for 20, 15 and 10m.
Continuing our assemblies with the BIGODE, we showt here the triband version .
The choice of the bands was in function of the antenna that we have at the moment and had been 3 bands due the amount of keys 2 poles 2 positions to be used.
To be stable and more ease the VFO or VXO operates externalyl, and will be presented in another place of this site.
Schematic :
Receiver
The receiver is the direct conversion, with two amplifiers of RF, compensating the loss of the diodes Mixer and increasing sensitivity.
In order to not complicate the circuit , we do not use one audio filter, it would be interesting to add one in the putput.
The part of bigger difficulty, of this part of the circuit, is the confection of the coils. The use of a LCmeter is important but not indispensablee.
Transmitter
The transmitter is the basic line of BIGODE, except for the RF preamplifier before the driver (74HC240), some VFOs did not have amplitude in the output enough to change the 74HC240 logical state .
Components
The resistor are all of 1/8W with values above of 470R and 1/2W below of 470R.
The transistors 2N3904 can be replaced by BC547b, BC547c, BC548b, BC548c, BC337-25, BC337-40.
Integrated 74HC240 can be replaced (only in this project) by 74HC244 that has the same pins connections.
Yellow trimmers of a 7 to 47pF.
All the inductors can be made by hand and without nucleus. The RF chock , can be made with wire 0,5mm diameter wounded in a body of ballpen with about 60 turns in 4 or more layers.
The PA Transistor 2SC1173 can be replaced by 2SC1969, 2SC2166 or 2SC2078.
Tests:
This year is the poor year for hamradio ... but I made some QSOs in 20m and 15m with South America. In 10m I listening some beacons, but I dont made a QSO yet.
73 de PY2OHH
