O Radio Galena

O radio "galena" ou a cristal sempre foi a porta de entrada para o mundo do radioamadorismo e das montagens de rádio.

Por mera curiosidade ou por gostar de ouvir radio, as pessoas são atraídas pelo Galena e são "encantadas" ou contaminadas pelo "vírus da radio freqüência".

Devido a falta de fones de alta impedância, que caíram em desuso, a montagem dos Galenas ficaram prejudicadas. Assim resolvemos convocar os amigos da confraria do ferro de solda, para ajudar na empreitada, e tivemos uma ajuda muito significativa.

Desta forma pudemos colocar em pratica a primeira lição pratica de radio :

Montar um Galena !

Uma experiência diferente pois o Galena funciona movido somente pelas próprias ondas eletromagnéticas, sem portanto o uso de pilhas, baterias ou da rede elétrica.

Um trabalho interessante para os jovens, escolares, escoteiros, bandeirantes e também para os marmanjos pois como dissemos é uma porta de entrada para as montagens de rádio.

Quem gosta de radio escuta (chamados SWL Short Wave Listening escuta de ondas curtas) ou de radio transmissão é naturalmente um radioAMADOR, pois AMA aquilo que faz. E qual deles não ficaria contente em escutar, mesmo que seja uma radio AM local, em um radio montado em casa e por ele próprio.

O prazer é muito grande ... " escute é sem pilhas..." !

Chega de conversa e vamos a prática ....

Vamos colecionar as peças :

Detetor (um destes itens)

• Um diodo de germânio, todo diodo serve mas é necessário ser de germânio, alguns modelos : 1N34, OA79 (outros OAs), AA117.
• Outro tipo de diodo é o Schottky que possuem o prefixo BAT ex. BAT42, BAT46 etc,
• Ainda podemos utilizar o minério Galena (sulfeto de chumbo, PbS) com uma adaptação mecânica.

Fone de alta impedância (um destes itens)

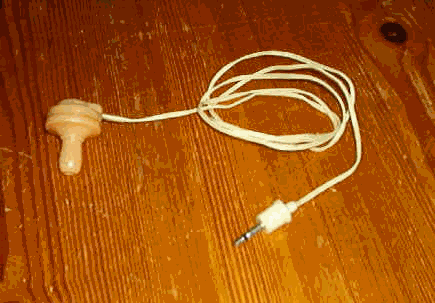

• Fone a cristal (dificilmente encontrado), tipo earplug que é inserido no ouvido externo.

Mas ainda precisaremos de duas coisas : Antena e ligação Terra.

Antena : Um fio isolado, podendo ser com capa plastica, preferencialmente sem encostar em paredes, muros, portas, telhas..

Regras de uma boa antena :

Comprimento : quanto maior melhor

Isolação : quanto mais afastada de obstáculos melhor

Altura : o suficiente para fugir de obstáculos, pela experimentação pode ser baixa.

Como fazer sua antena :

Isolantes : devemos isolar os locais por onde a antena será suspensa, isto pode ser feito com castanhas de louça ( próprias para isolação elétrica), ou pedaços de acrílico ou cano de PVC .Tamanho de cada isolador 15 cm.

Fio da antena : qualquer bitola de fio encapado, rígido, flexível ou mesmo esmaltado.

Fio de descida : do mesmo material do fio da antena.

Ligação Terra

Pode ser um fio vindo de uma barra aterrada ou de um aparelho conectado a rede elétrica.

Ligações elétricas

Esquema (símbolos)

Croquis

 Links :

Complicando

Um radio a cristal pode receber estações distantes (sensibilidade) ou separar bem duas estações (seletividade). Obter estas duas coisas juntas é o que um hobista de radio a cristal procura.

Nosso objetivo é montar um galena ou radio a cristal simples, sem muita complicação e aqueles que se interessarem por mais sofisticação o caminho ficará aberto.

Colecionando as peças :

Fone de telefone : não é necessário desmonta-lo, pois a acústica dele é muito boa.

Transformador de força 110/220V por 12+12V 250mA, utilizado para aumentar a impedância.

 ===========

===============================

Capacitor variável

Este é outro item critico, pois também é difícil de ser encontrado, os mais comuns são o com dielétrico de ar ou sólido.

O com dielétrico solido, comumente encontrado em rádios portáteis, ainda pode ser encontrado no comercio ou ainda em sucatas.

Os valores comuns são de 410 ou 365 pF para os com dielétrico a ar e 140pF com dielétrico solido.

Para a forma das bobinas utilizamos tubos marrom de PVC, condutores de água.

Montamos nosso radio a cristal em uma madeira de 100 x 100 mm segundo este esquema :

O conjunto capacitor variável - capacitor fixo pode ser substituído por um só capacitor no caso de se utilizar variáveis com núcleo a ar.

A forma para a bobina utilizamos de 25mm (1 polegada) de diâmetro externo e o fio para L1 e L2 foi de 0,15mm de diâmetro 100 Voltas (veja tabela abaixo raio=12 fio=0,15) , já L3 foi enrolada com fio de 0,5mm de diâmetro.

A ordem dos enrolamentos é a mesma do esquema.

O valor de 250µH foi calculado em função da faixa de ondas medias (OM) em função de um capacitor variável de 40-410pF.

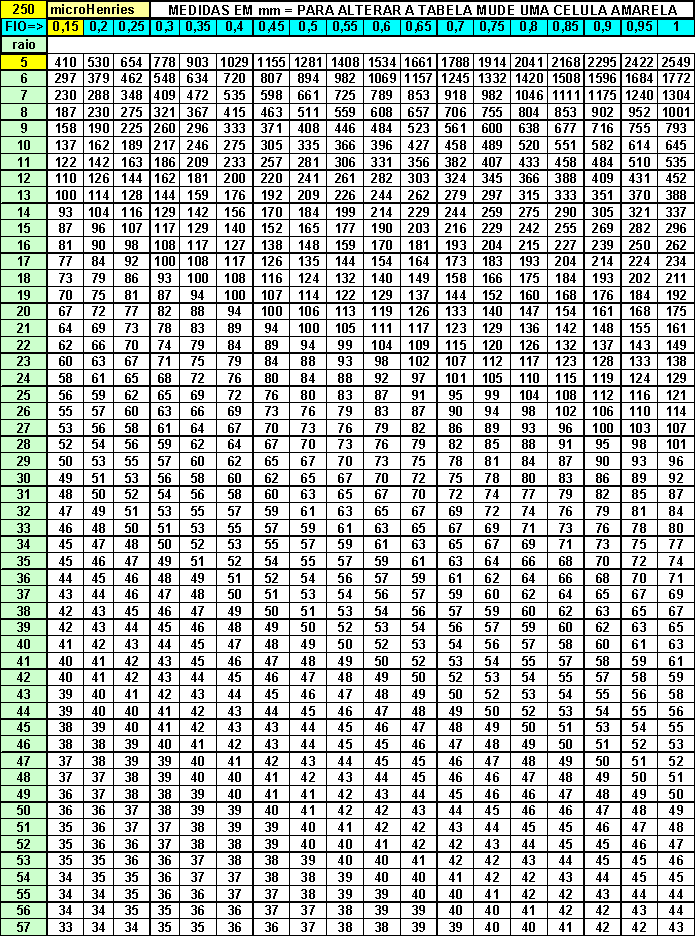

Esta tabela facilita o enrolamento com outros diâmetros de fios ou de formas.

Os pontos GJ são garras jacaré, os pontos para ligação das garras foram feitos com fio rígido.

Os pontos J1 e J2 são jumpers retirados de placas de computador, os fios rígidos foram dobrados e soldados as "ilhas".

Estou com problemas no meu PC em casa por isso colocarei as fotos em breve...

Funcionamento :

As garras jacaré de antena e de terra, ao serem conectadas a bobina L3 altera a sensibilidade e a seletividade, quanto maior o numero de espiras entre a garra terra e a garra antena, maior a sensibilidade e menor a seletividade. (vale o inverso)

A garra do diodo posicionada em L2 varia apenas a sensibilidade.

As garras dos capacitores colocadas em L3 variam a cobertura de faixa e a seletividade. Estas garras podem ser ligadas uma em L2 e outra em L3.

As combinações são muitas...

No nosso caso temos uma barra cobreada aterrada e como antena uma antena dipolo para 40m V invertida (cerca de 20m ao todo).

Resultado

Nestas condições captamos 10 estações da grande São Paulo, todas que colocam acima de S8 no meu receptor de banda corrida (R1000 Kenwood).

Continua...

Como implementar seu galena...

Como calcular outras faixas de operação...
