21 MHz HIPERVXO
It covers from 21 to 21.4MHz.
It stabilizes in 3 minutes.
Good for CW or SSB.
If you want more, just add a Huff-Puff or a FLL.
Proper for DC radios on 15m CW or DSB.

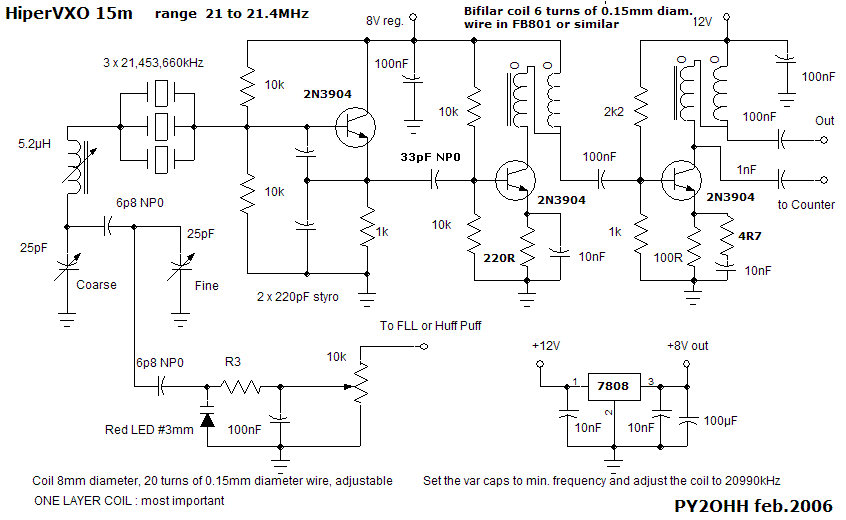

Schematics:
The crystals are HC49U and the frequency may be from 21.2 to 21.6 MHz.
All resistors are 1/8W or 1/4W.
For additional adjustment add a NP0 capacitor (values between 1pF and 15pF) from the junction of crystals and the inductor to ground.
The value of 5.2µH was measured at the end of assembly.

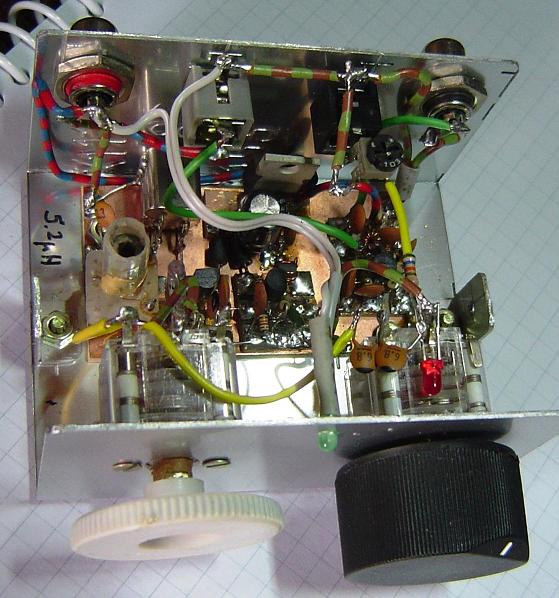

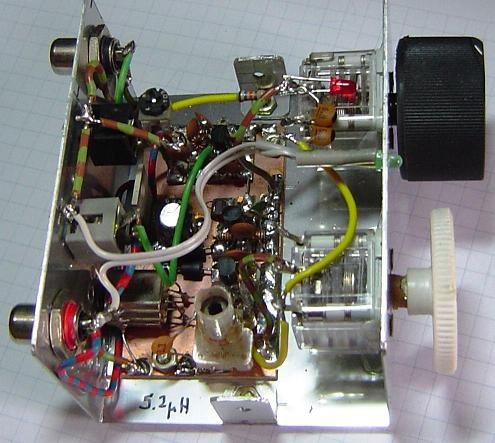

I built it in UGLY method and use two jacks banana stereo to interconnect the FLL or Huff-Puff, one plug with ground + RF signal + VCC , other plug with ground + not connected + varicap reference voltage.
When I use a frequency counter, I connect only one plug: it carry power supply and signal!
The 10k trimpot is to adjust the optimum feedback from the FLL / H&P.
The 2N3904 may be replaced with BC547B or BC548B, don’t use 2N2222.
O HIPERVXO de 21 MHz
Para trabalhar com o BIGODE multibanda tive que montar este VXO.
A montagem é como em todo hipervxo, o segredo esta na montagem da bobina, onde devemos seguir as instruções do VXO do Maritaca. Utilizamos a mesma forma fio e núcleo da montagem do Maritaca.
Os capacitores variáveis são aqueles de plástico de rádios AM FM (usamos apenas a seção de FM).
Colocamos dois capacitores variáveis, pois a faixa é muito extensa para um só. A cobertura do variável de ajuste fino ficou em 30kHz.
A estabilidade ficou muito boa com cerca de 3 minutos a freqüência estabiliza
Colocamos
um circuito adicional para a ligação
ESQUEMA:
O
diodo Led utilizado para a correção de freqüência via FLL, deve ser de
Qualquer duvida escreva para mim.
73 de py2ohh Miguel
