HUFF PUFF #1
Resolvemos montar um Huff Puff do tipo fast desenvolvido pelo Klaas PA0KSB (SK). E funcionou de primeira!

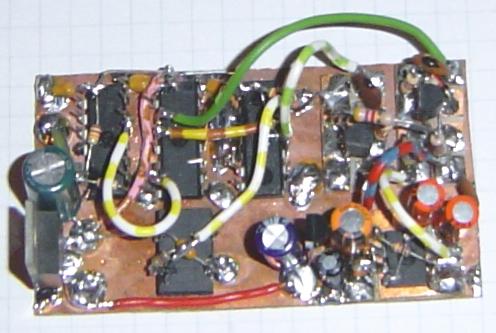

Foto Montagem tipo Dead BUG (inseto morto). Da esquerda para a direita em cima 74HC40440, outro 74HC4040, 74HC74 e trnsistores, em baixo 7805 Oscilador (plastico preto) integrador com TL082.
Este circuito é
encontrado em :
PA0KSB
original (site do Hans Summers G0UPL)
Nós fizemos pequenas modificações no esquema original.

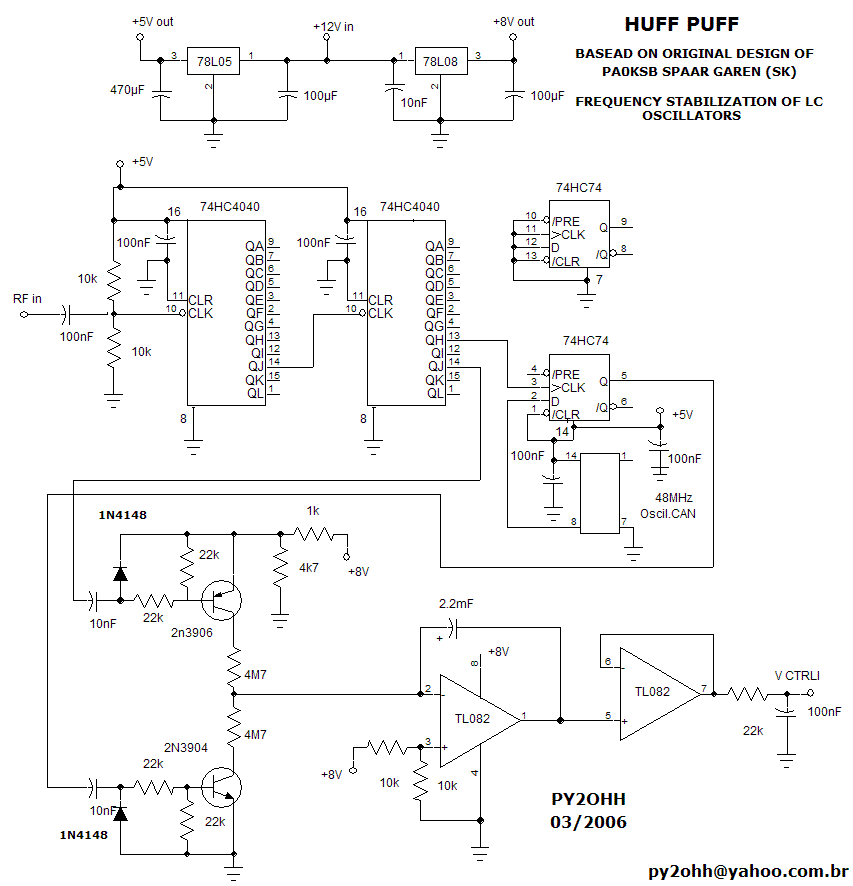

Esquema :
Notas :
Capacitor de 2.2mF (microFarads) é composto por dois capacitores eletroliticos de 4.7microFarads ligados positivo com positivo (bipolar).
Os circuitos integrados devem ser da linha HC e o amplificador operacional deve ser da linha TL.
O passo (step) de estabilização deste Huff Puff é dado pela formula:
PASSO = (frequencia do VFO em Hz) ao quadrado / (frequencia do oscilador CAN vezes divisões dos HC4040)
Esquema do 74HC4040 com as respectivas saidas
Para um oscilador de 7MHz teremos :
Frequencia do oscilador CAN 48MHz
Numero de divisões do 4040 (duas vezes) =(2^10) * (2^10)
Passo = (7.000.000)^2 / (48.000.000 * 2^10 *2^10) = 49 * 10^12 / (48 * 10^6) * (2^20) =0,97Hz
O ideal é ficar proximo de de 10Hz, pois a variação de capacitancia do varicap no oscilador devera ter esta resposta. assim uma das saidas do 74HC4040 deveria ser alterada de Q10 pino 14 para Q6 pino 4 o que implica em aumentar o passo em 2^3 =8 vezes e o passo ficaria em torno de 7,8Hz.
O prototipo que aparece na foto esta com esta configurado para dividir 2^7 e depois 2^10 (step de 7,8Hz em 7MHz).
Em futuras montagens de VFOs que mostraremos estas considerações.
73 de PY2OHH Miguel
HUFF PUFF #1
We built one Huff Puff basead in a project of Klass PA0KSB (SK). And it runs good at first power on !

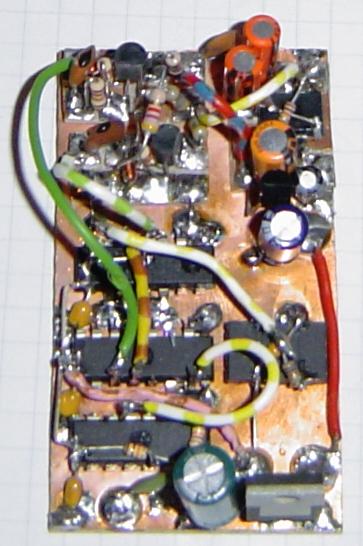

Picture: Dead BUG (inseto morto) assembly method.
Original circuit
:
PA0KSB
original (site do Hans Summers G0UPL)
we made some small mods in the original schematic
Schematic :
Notes :
Capacitor of 2.2mF (microFarads) are two series eletrolitic capacitors wich have bouth positive connected and it become bipolar.
All ICs must be HC type and operacional amplifier TL type.
Step formula:
STEP = (VFO frequency do VFO in Hz) squared / (Canned oscillator frequency times HC4040 division number)
Example 7MHz VFO:
Canned oscillator 48MHz
HC4040 division number=(2^10) * (2^10)
Step = (7.000.000)^2 / (48.000.000 * 2^10 *2^10) = 49 * 10^12 / (48 * 10^6) * (2^20) =0,97Hz
The ideal step is around 10Hz, than in the prototype (pictures) we change to 2^7 and 2^10, the step grows to about 7,8Hz.
We will post some VFOs who use this Huff Puff.
73 from PY2OHH Miguel
