O MARITACA

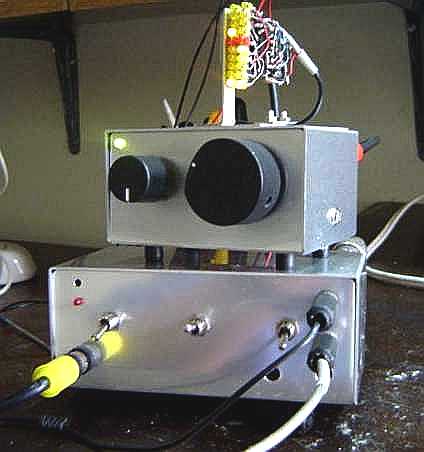

O Maritaca com um VFO a Huff Puff e Frequencímetro de Kilohertz
(indicando 64 =7064kHz)

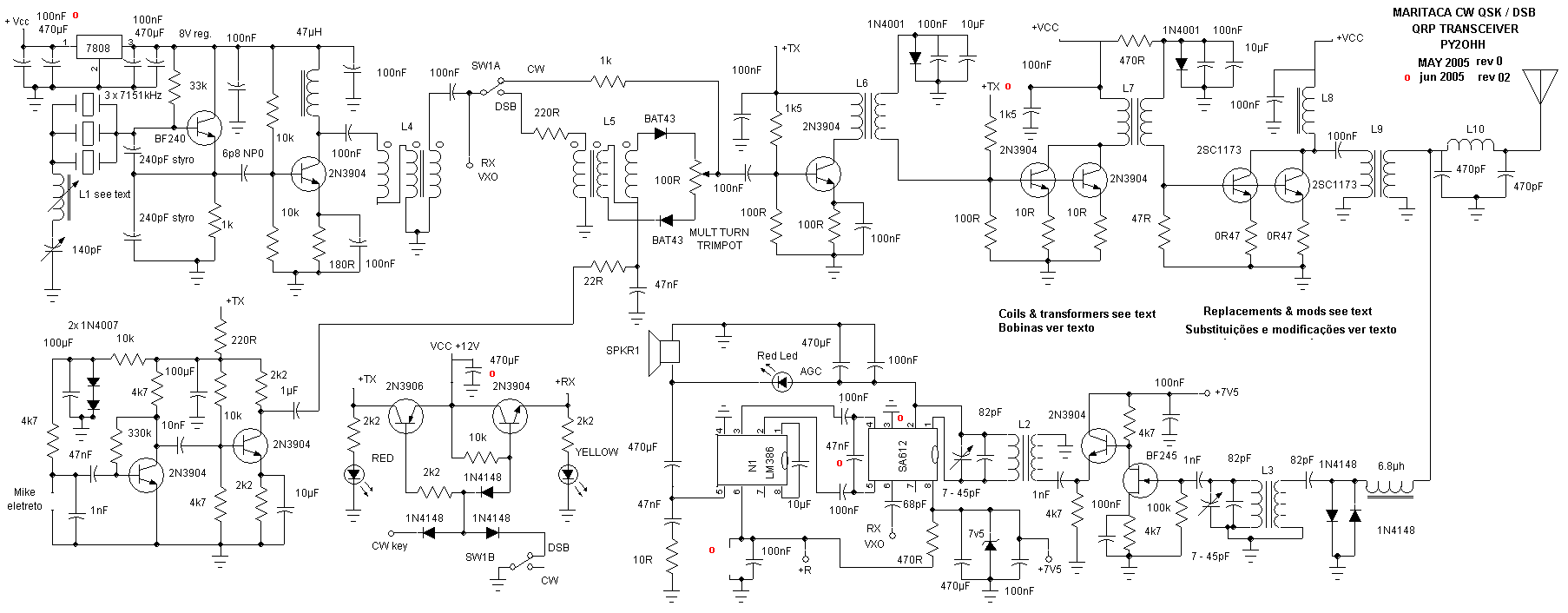

Revisão em 06/jun/05 esquema geral e fotos do chaveamento automatico (QSK)
Revisão em 13/jun/05 Buffer TX, VXO e amplificador de microfone
Adicionada instrução de montagem 21/jun/05
Adicionado os testes dos modulos do TX 22/jun/05
Revisto layout do RX (sentido do led CAG) e descrição do secundario do indutor Sontag alteração de ilhas no RX 23/jun/05
Adicionados dados de teste dos modulos e como operar o Maritaca 23/11/05
Adicionados modificações, adicionado fotos de montagens e terminado as descrições de funcionamento 27/11/05
Um gato no RX no secundario do Sonatg estava descrito como se fossem aterra ...adicionadas fotos da montagem final 06/07/05
A Maritaca - vive em bando e muito barulhenta - em casa aparecem muitas
Devido ao sucesso do "Gigantinho" do Jair PY5BE e das pressões da turma da fonia do Grupo Yahoo QRP-BR resolvemos encarar o desafio de um QRP DSB CW para 40m.
O Maritaca tem 8 Watts de potência de saída, podendo chegar aos 12W dependendo da tensão de alimentação. Toda a recepção foi derivada do projeto do Jair pois tem um rendimento excelente.
Montagem
Instrumentos necessários
Substituições
Montagem detalhada
Transmissor
Ajustes
