Receptor

Rev 09/jun/05 esquema do RX cap. de 47nF

Rev 13/jun/05 retirada de texto sem necessidade

Este módulo pode ser montado para funcionar como um receptor sem a necessidade de operar em transmissão.

A montagem deste modulo deve ser feita em partes :

  • receptor
    • modulo rx
    • modulo CAG
    • modulo alimentação de CC
  • amplificador de RF

Esquema :



Montagem do receptor modulo rx, sem o amplificador de RF

Foto do conjunto montado completo

esquema



Lay Out

Cortar Placa com 15mm x 45mm

Material (na placa das fotos falta uma ilha abaixo do NE602 e existe uma divisão na ilha 2)

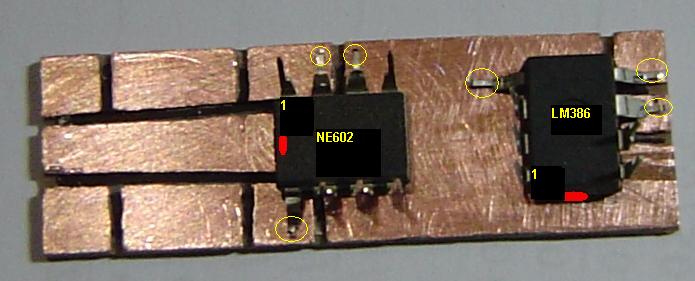

Colocar os CIs sobre a placa. O rebaixo no CI indica o pino 1, aqui os pontos vermelhos mostram a posição dos rebaixos. Os pinos com circulo em amarelo mostram quais são os pinos dobrados que serão soldados a terra ou ilhas.

  1. Soldar CI NE602 (SA602) pino 2 a ilha 2 e pino 8 a ilha 5 - pino 3 a terra.
  2. Soldar CI LM386 pino 5 a ilha 7 e pino 6 a ilha 8 - pino 4 a terra
  3. Soldar capacitor cerâmico de 47nF / 0,047µF (473) entre os pinos 4 e 5 do CI NE602

  4. Soldar capacitor de Poliéster 0,1µF = 100nF (104) entre pino 4 do NE602 ao pino 3 do LM386
  5. Soldar capacitor de Poliéster 0,1µF = 100nF (104) entre pino 5 do NE602 ao pino 2 do LM386

  6. Soldar capacitor cerâmico de 68 pF entre pino 6 do NE602 e ilha 6

  7. Soldar capacitor eletrolítico de 10µF entre os pinos 1 e 8 do CI LM386, observando lado negativo do capacitor para o pino 8

  8. Soldar trimmer amarelo, entre ilha 2 e ilha 4 observando lado negativo para ilha 2

    9.

  9. Soldar capacitor de 82 pF entre ilha 2 e 4

  10. Enrolar transformador sobre o indutor de 4,7µH da Sontag (azul). Pegue 20cm de fio AWG#24 enrole 4 voltas sobre o enrolamento, como na foto :

    11. A fixação do enrolamento é feita sobre os terminais.

  11. Soldar jumper entre ilha 1 e terra
  12. Soldar os terminais do sontag nas ilhas 2 e 4. O fio do novo enrolamento que esta no terminal que esta na ilha 4, ligar a ilha 3. O fio do novo enrolamento que esta no terminal que esta na ilha 2, ligar a terra.

    13. Observe que protegemos com esmalte de unhas

  13. Soldar uma sobra de lide de componente (fio) entre o pino 1 do CI NE602 e a ilha 4

    14.

    Modulo CAG e Modulo Alimentação

    Esquema

    Modulo CAG



    Modulo de Alimentação

    Material

     Lista de material modulo CAG

    1 placa de circuito impresso com 20 x 8mm

    2 capacitores eletrolíticos de 470µF x 16V

    1 capacitor cerâmico de 100nF (104)

    1 diodo led vermelho de 3mm



    Montagem dispor a placa alinhada conforme figura :

    Soldar os componentes somente do lado da placa maior, da esquerda para a direita , na seguinte ordem a- capacitor eletrolítico de 470µF (atenção o positivo na placa ilha 7)

    Soldar na outra ilha nesta ordem b- capacitor eletrolítico de 470µF, c-capacitor de 100nF (104).

    Observar a polaridade do capacitor eletrolítico (faixa com o símbolo - negativo) ligar a placa maior

    Soldar o outro lado dos componentes.

    Soldar o diodo LED vermelho entre as duas ilhas, observar polaridade lado chanfrado corresponde a faixa no desenho

     MODIFICAÇÃO :

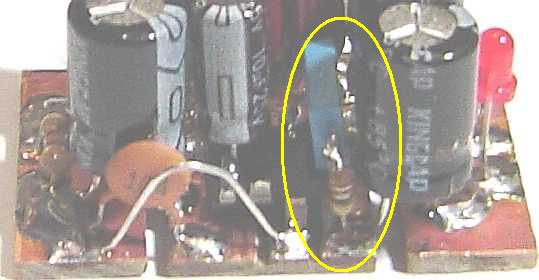

    Esquecemos de descrever a montagem do filtro anti oscilação entre a ilha 7 e o terra... soldar o resistor de 10R marrom preto preto em pé na ilha 7 soldar o capacitor de 47nF azul entre o lide sem ligação do resistor e o terra (passando por sobre o circuito integrado) conforme fotos :

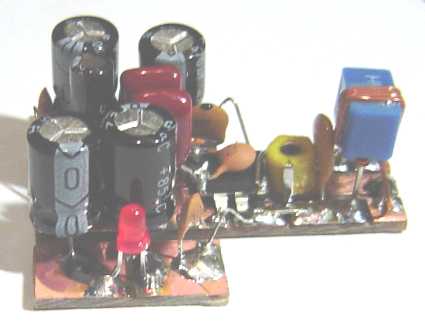

    Nestas fotos aparecem todos os conjuntos montados



     Lista de material modulo alimentação de CC

    1 placa de circuito impresso com 20 x 8mm

    2 capacitores eletrolíticos de 470µF x 16V

    2 capacitores cerâmicos de 10nF (104)

    1 resistor de 470R 1/4W

    1 diodo zener de 7V1

    Montagem dispor a placa alinhada conforme figura :

    Soldar os componentes somente do lado terra na placa maior, da esquerda para a direita , na seguinte ordem a-capacitor eletrolítico de 470µF, b-Diodo zener, c-capacitor de 100nF (104).

    Soldar na outra ilha nesta ordem d-capacitor eletrolítico de 470µF, e-capacitor de 100nF (104).

    Observar a polaridade do Diodo zener a faixa preta deverá estar como na figura e também a polaridade dos capacitores eletrolíticos (faixa com o símbolo - negativo).

    Soldar o outro lado dos componentes.

    Soldar resistor de 470R entre as duas ilhas.



    Interligando receptor + AGC + alimentação

    Usando sobra de terminais e/ou fio flexível isolado soldar jumpers em vermelho.

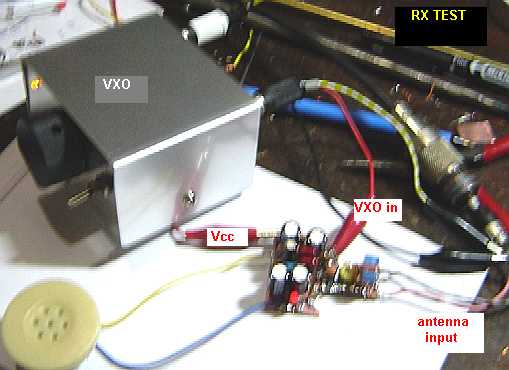

    Testes :

    Ligue um auto falante de 8R ou fone de ouvidos na saída ilha 7 vivo e terra.

    Alimente o RX com 12 ou 13,8Vcc

    Meça o consumo de corrente, intercalando um multímetro ajustado para uma escala superior a 25mA. Ponta vermelha no + da fonte e preta (negativo) no ponto +12Vcc da placa, o consumo deverá ser na ordem de 15mA. Acima de 25mA indica problemas.



    Solde os fios de uma antena para 40m, vivo ilha 3 e malha no terra.

    Solde a saída do VXO na ilha 6 e malha no terra.

    Alimenta a placa RX com 12 V e alimente o VXO.

    Ligue ...

    Coruje um pouco antes de continuar ... ajuste o trimmer para um melhor sinal....



    Modulo Amplificador de RF

    Esquema

    Layout

    Cortar placa com 30 x 15 mm

    Serrar as ilhas como indicado acima.

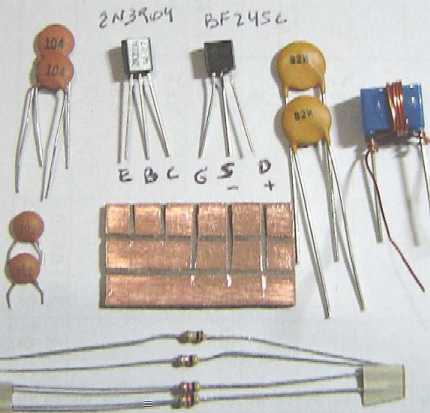

    Lista de material

    1 transistor BF245C

    1 transistor 2N3904

    1 indutor Sontag 4,7µH

    10 cm de fio AWG#24 (0,5mm)

    2 capacitores cerâmicos de 82pF

    2 capacitores cerâmicos de 100nF (104)

    2 capacitores cerâmicos de 1nF (102)

    1 trimmer amarelo 7-45pF

    3 resistores de 4k7 1/8W

    1 resistor de 100k 1/8W



    Montagem

    1. Soldar transistor 2N3904 ilhas 6, 9 e 7
    2. Soldar 1nF entre as ilhas 7 e 8
    3. Soldar resistor de 4k7 entre ilha 7 e terra

    4. Soldar BF245C ilhas 4, 5 e 6
    5. Soldar capacitor de 100nF (104) e resistor de 4k7 entre ilha 5 e terra.
    6. .
    7. Soldar resistor de 4k7 entre ilhas 6 e 9

      8. 8. Soldar resistor de 100k 1/8W da ilha 4 a terra

    8. Soldar capacitor de 1nF da ilha 3 a ilha 4
    9. Enrolar transformador sobre o indutor de 4,7µH da Sontag (azul). Pegue 20cm de fio AWG#24 enrole 4 voltas sobre o enrolamento, como na foto :

      10. Observe que protegemos com esmalte de unhas

    10. Soldar indutor primário (comercial) entre ilhas 3 e terra, e o secundário (enrolamento novo) entre ilha 2 e terra.
    11. Soldar capacitor de 82pF entre ilha 3 e terra
    12. Soldar trimmer amarelo entre 3 e terra (lado negativo)

  14. Soldar capacitor de 82pF entre ilha 1 e ilha 2

Testes

Consumo de corrente 2mA

Montagem Final do RX

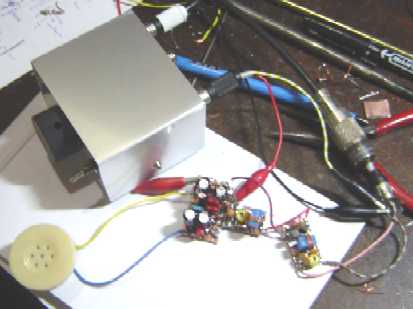

 Testando a montagem





 Consumo total 18 mA.

Ajustar os trimmers para maior sinal e se houver interferência de rádios comerciais procure o melhor ponto.
