Hipervxo
Revisto em 13/06/2005 nota sobre capacitor de 100nF (104)
Este circuito deverá ser montado em separado e em caixa metalica tambem separada para garantir a estabilidade.
O Hipervxo é composto por 3 partes distintas (módulos) a saber :
1. Fonte regulada de 8 Volts
2. VXO
3. Amplificador de RF (buffer)
Esquema
1. Fonte regulada de 8 Volts
Foto do conjunto montado
Esquema
Layout
Cortar a placa com 15 x 20mm
A ilha de +12V deverá ter a largura de 6mm. Traçar com caneta esferografica. Apoiar o LM7808 na placa para definir a ilha +8V.
Como cortar a placa :
Corte de uma placa maior, sempre baseada em uma fatia menor , aqui 15mm (e não 20mm)... trace uma linha com 1mm a mais devido ao corte... então 16mm.
Para cortar apoie a placa na superficie de uma mesa ou bancada, fixe a placa na mesa com um sargento ou grampo de marceneiro. Corte na horizontal com uma serra manual.
Para cortar as ilhas apoie da mesma forma a placa já cortada na mesa e com cuidado deixando a serra quase na horizontal, corte somente o cobre da placa isolando as ilhas.
Lixe a placa com uma lixa para ferro grana 180 a 330, ou use palha de aço.
Com o auxilio de um alicate de bico, dobre formando 90 graus, os terminais logo abaixo da parte mais grossa.
Solde o LM7808 na placa
Pegue dois capacitores de 100nF.
Corte os terminais deixando cada terminal com cerca de 10mm.
Dobre com ajuda do alicate de bico conforme figura
Solde entre as ilhas +12V & terra e +8V & terra.
Pegue dois capacitores eletroliticos de 470µF 16V
Corte e dobre os terminais conforme a figura.
Solde entre as ilhas +12V & terra e +8V & terra, observando que a faixa no corpo que indica o lide negativo e deve ser ligada ao terra, a inversão de polaridade pode causar uma pequena explosão.
Foto do modulo acabado
2. VXO
Esquema
Lista de Materiais
Placa 15x15mm
1 resistor de 1k 1/4W maior - marrom preto vermelho prateado
1 resistor de 33k 1/8W pequeno - laranja laranja laranja dourado
2 capacitores de 240pF (240J)
1 capacitor ceramico de 6,8pF (6p8 ou 6.8) NP0 (pinta preta)
1 capacitor ceramico de 100nF (104)
1 transistor BF240
1 capacitor variavel plastico de 140pF
3 cristais de 7151kHz
1 forma de bobina com 35mm de comprimento diametro interno 6mm diametro externo 8mm
2 nucleos de ferrite mole tipo rosca.
Layout
Identificação dos nós
Montagem
Identificação e solda vista por cima
4 Dobre o resistor conforme a foto :
Solde o resistor de 33K entre as ilhas 2 e 3 lado com fio maior para a ilha 5
4. Dobre o resistor e solde o resistor de 1K entre ilhas 5 e Gnd lado com fio maior para a ilha Gnd.
6. Capacitor de 6p8 (6.8)
Corte os terminais deixando cada terminal com cerca de 10mm.
Dobre com ajuda do alicate de bico ficando um lide para cada lado conforme a figura :
Solde entre as ilhas 5 e 6
7. Dobrar os terminais dos dois capacitores de 240pF conforme a figura
Solde entre as ilhas 2 e 5
Solde entre as ilhas 5 e Gnd
8. Capacitor de 100nF (104)
Cortar com terminais médios, dobrar as pontas e soldar entre ilhas 3 e Gnd
9. Montar os cristais em paralelo tipo totem - um sobre o outro - aterrando as carcaças (use a sobra dos lides do resistor de 1k)
Soldar entre as ilhas 1 e 2
10. Bobina
Material da bobina :
Tubo baquelite de 8mm diametro externo
4m de fio 0,15 de diametro ou AWG #34
2 tiras de fita adesiva de 20mm por 5mm (crepe, durex ou isolante)
Esmalte de unhas ou super bonder para fixar as espiras
Como enrolar:
Em uma das pontas enrole umas 5 voltas sobrepostas de fio deixando a ponta para fora cole com a fita - deixe a outra fita ao alcance da mão.
Enrole 100 voltas procurando não sobrepor ou deixar espaço entre as espiras. No final enrole mais umas 5 voltas sobrepostas e cole com a fita reservada.
Passe esmalte de unhas no enrolamento (ou cola instantanea).
Deixe secar
Remova a fita crepe
Valor da bobina de 26 a 27µH sem núcleo.
BUFFER
Esquema
Em azul numeração do transformador trifilar
Em vermelho a numeração das ilhas (nós)

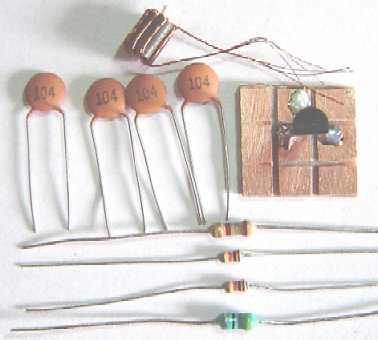

Lista de Material:
1 Transistor 2N3904
2 Resistores de 10k 1/8W marrom preto laranja dourado
1 Resistor de 180R 1/4W marrom cinza marrom prateado
1 Indutor de 47µH corpo: verde faixas: amarelo roxo preto prateado
3 Capacitores ceramicos de 100nF (104)
1 Perola de ferrite mole (N3F4806)
60cm de fio AWG #34
1 Placa cobreada de 15 x 15 mm
Layout
Montagem
Pegue 1,5m de fio esmaltado AWG #34 (0,15mm diametro) - dá para 2 transformadores - dobre 3 vezes,ficando com um comprimento de 50cm.
Fixar um lado em uma mesa com um pedaço de fita adesiva e o outro lado fixe em um lapis ou caneta.
Estique o fio puxando a caneta e vá girando sempre na mesma direção, formando uma trança. Procure distribuir as tranças pelo fio e tire, as vezes, a tensão do fio soltando a caneta, evitando o rompimento do fio.
O número de tranças por cm não é importante, na verdade funciona mesmo se trançar, mas não deve ser exagerado pois com muitas tranças por cm, o fio se deforma e o cobre se torna rigido (encruado) e consequentemente frágil. Numericamente 5 tranças por cm está ótimo.
O toroide para uso como banda larga pode ser de qualquer tipo, nós preferimos os de pó de ferro (mole), mas os de ferrite (duros) tambem podem ser utilizados.
A identificação do material de um toroide pode ser feita de duas maneiras :
Limando a borda do toroide : os de pó de ferro (moles) são facilmente limados, já os de ferrite não são.
Passe um fio pelo furo do toroide (uma volta) e meça a indutancia os de pó de ferro darão um resultado abaixo de 1µH, pois possuem um coeficiente AL baixo, já os de ferrite apresentarão valores acima de 1µH.
Quanto ao tamanho do toroide (para uso em transformadores banda larga) : depende exclusivamente da potencia ou correntes que ele irá trabalhar. No nosso caso até os pequenos serviriam, pois as potencias são muito baixas.
Montando o transformador :
IMPORTANTE: com uma broca de tamanho superior ao do furo, rebarbe o furo tirando as rebarbas que poderiam danificar a isolação do futuro enrolamento. Com uma lixa de ferro ou lima rebarbe tambem as bordas pelo mesmo motivo.
Cada vez que o fio trifilar passa pelo furo contamos uma volta, distribua as 10 voltas de tal forma a ocupar toda a borda deixando um espaço na borda de uns 30 graus.
Depois de enrolado coloque um pedaço de capa plastica de fio para segurar o enrolamento
Deixar cerca de 2cm de sobra para soldar.
Tirar o verniz de cerca de 1cm das pontas, com cuidado para não cortar ou danificar os fios . Este serviço pode ser executado com os tres fios juntos (não torcidos).
Com ajuda de um Ohmimetro (multimetro) identifique cada um dos tres enrolamentos.
Como na foto separamos os fios mantendo a ordem.
Como precisamos de um enrolamento em série com outro, juntamos duas pontas opostas, formando um primário.
Agora é só estanhar as pontas e isolar a conexão 1 + 2'
Soldando as ligações do transformador trifilar - em azul no circuito - nas ilhas correspondentes - em vermelho no circuito.

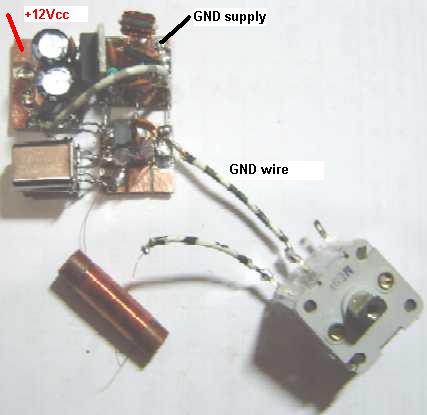

MONTAGEM FINAL - INTERCONECTANDO OS MÓDULOS

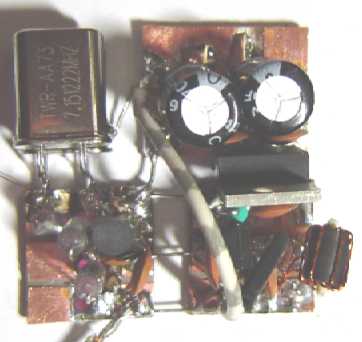

Usando sobras de terminais dos componentes, interligue os modulos como ilustrado
Testar junto com a bobina e o capacitor variavel, ajustando para a cobertura desejada.
A ligação da bobina ao variavel deve ser feita a identificação C1 ou C2 que são duas seções de 140pF independentes. O terminal central deverá ser conectado ao terra.
Ligações :
Passe pela bobina um elástico revestido, do tipo utilizado pelas costureiras.
Coloque dois parafusos de ferrite para ajuste.

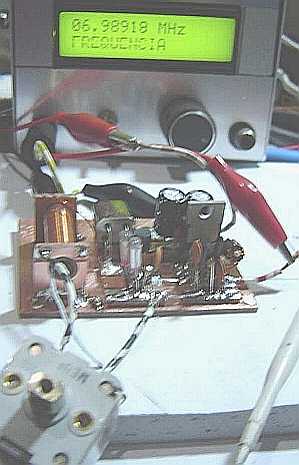

Observe num frequencímetro colocado na saída do buffer a variação de frequencia ajuste a frequencia minima em torno de 6990kHz.
Suporte para bobina
Tira de 15mm de placa cobreada tamanho maior que 45mm
Traçar 2 furos na extremidades com 6mm da borda e da extremidade
Furar com broca fina de 1 ou 2mm
Aumentar o furo com uso de uma lima redonda, até encaixar a bobina
Cortar duas placas com 12mm
Fazer uma ilha recortando a parte superior do furo
Ver figura :
Encaixar e alinhar a bobina nos furos deixando as partes cobreadas para fora.
Soldar os terminais nas ilhas conforme foto.

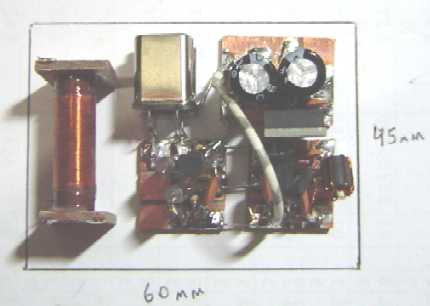

Dispor os módulos soldados e a bobina em uma folha para determinar o tamanho da placa de plano terra.

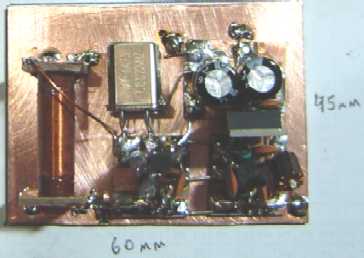

Cortar placa no tamanho desejado, nosso caso foi de 60 x 45mm. Localize os componentes e faça dois furos, para fixação na caixa, na placa plano terra
Fixar os modulos, ilhas GND ao terra soldar tambem a terra a carcaça dos cristais e soldar a bobina.
Solde um terminal da bobina ao terminal livre dos cristais.
Finais :
Para o variavel : fio da ilha da bobina sem ligação ao terminal C1 ou C2 do variavel, a conexão central do variavel (entre C1 e C2) deverá ir ao terra.
O terminal 12VCC do modulo regulador deverá ser conectado a um conector vermelho femea RCA, o terra do terminal a qualquer ponto GND da placa terra.
A saida de RF deverá ser feita com um pedaço curto de minicabo coaxial a outro conector femea RCA amarelo, o terra do terminal a qualquer ponto GND da placa terra.
Nota :
O capacitor de 100nF (104) que aparece no esquema geral e no esquema do buffer do vxo, deve ser montado no vxo, ou no conector RCA da saida ou em pé na placa ilha 6 do buffer do vxo
Agora é só colocar na caixa !
E vamos para a próxima parte
