Como montar os módulos

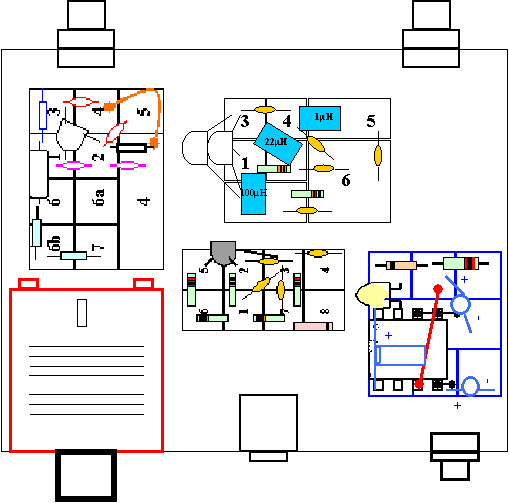

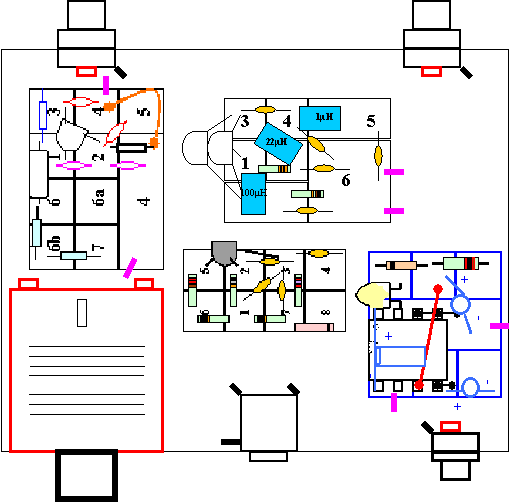

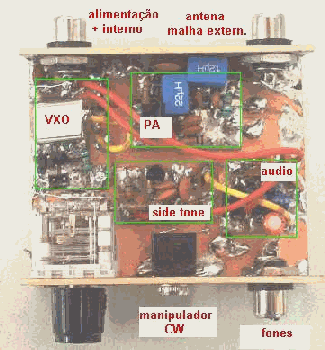

5. Disponha as placas conforme fotos e desenhos....

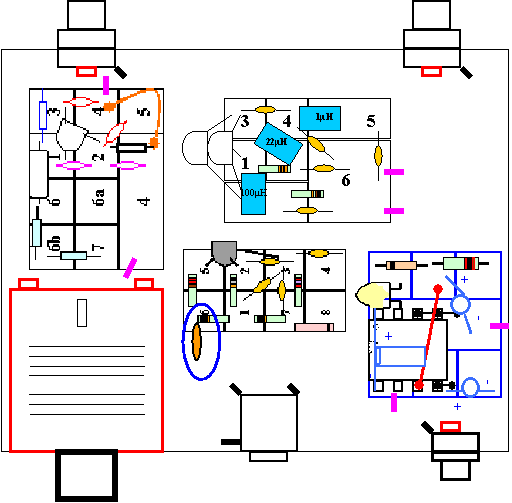

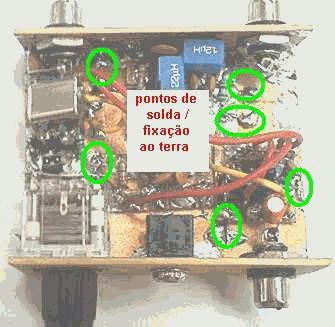

6. Solde um pedaço curto de terminal de componente ao terra, conforme ilustrado ou foto, NÃO SOLDE TODOS DE UMA SÓ VEZ - os módulos serão soldados da esquerda para a direita
Os fios ligados a terra estão em lilás .... o side tone não tem.

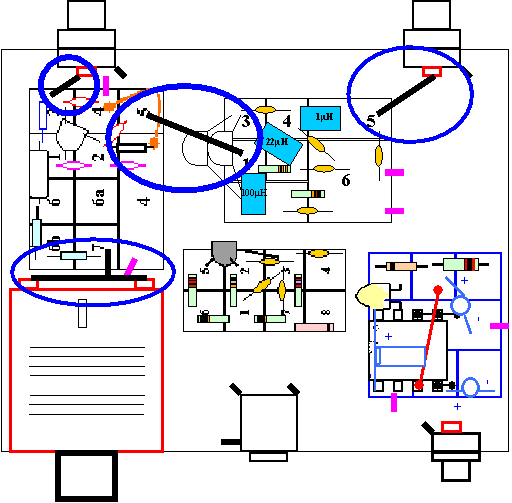

7. interligando os módulos .... monte a placa do VXO soldando os dois terminais terra nas ilhas 4 para a terra.
Da ilha 5 solde um fio de sobra de componente que irá para a ilha 1 do modulo PA. Da ilha 3 solde um fio de sobra de componente para o conector RCA + de alimentação.
Solde uma sobra de fio de componente entre os terminais C1 e C2 e daí para a ilha 7
Deixar soldado no modulo PA ilha 2 um fio de sobra de terminal que será conectado posteriormente ao amplificador de áudio
9. Montando o side tone
Para ajudar na fixação solde um capacitor cerâmico de .1µF ou de .01µF (104 ou 103) entre a ilha 6 e o terra.
Deixar soldado no modulo side tone ilha 8 um fio de sobra de terminal que será conectado posteriormente ao amplificador de áudio
9. modulo de áudio

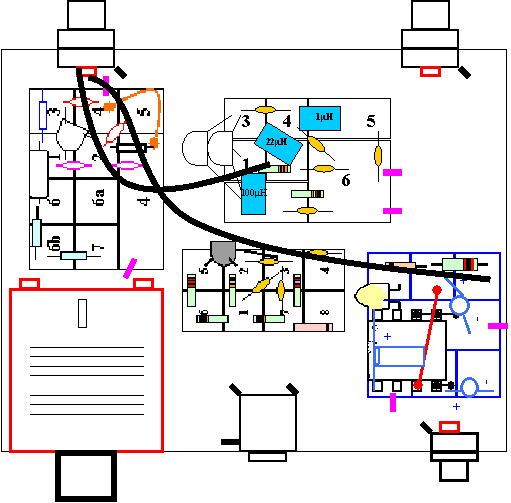

conectar os fios vindos do PA ilha 2 e do side tone ilha 6 ao modulo de áudio conforme ilustração.
Soldar fio vindo da ilha 6 do side tone ao modulo de áudio conforme ilustração.
Solde os terminais (em lilás) a terra - modulo de áudio

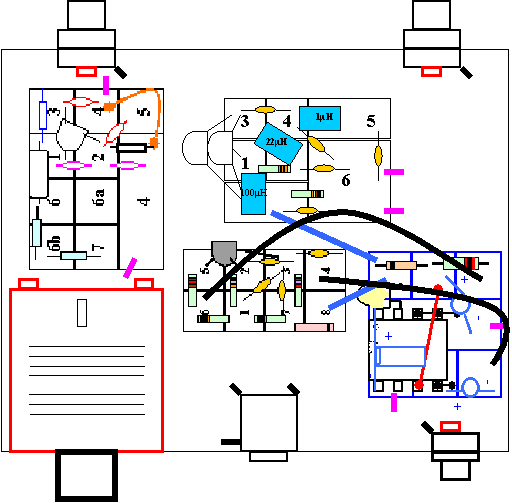

Solde fio vindo da ilha 4 side tone a saída de fones da placa de áudio conforme ilustração
Soldar fio de sobra de terminais entre ilha 8 do side tone e o terminal indicado na ilustração do conector banana do manipulador
Soldar a saída para fones entre a placa de áudio e o conector + RCA

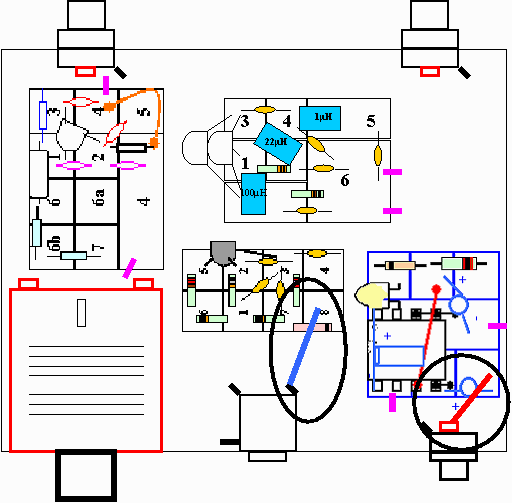

Soldar alimentação
Ilha 7 do PA e fio vindo do amplificador de áudio para terminal central da alimentação.
Agora é só ligar... procure acompanhar as interligações via esquema...
A operação de um TRX deste tipo não é nada fácil, mas é um excelente desafio... bons contatos... eu já fiz mais de 200 !
Boa Sorte
PY2OHH Miguel
