Receptor Regenerativo

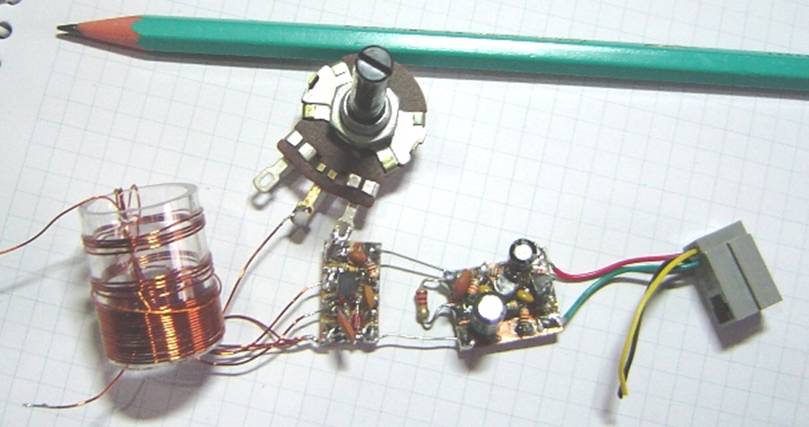

Foto : Nosso regenerativo experimental sem o capacitor variável. As camadas devem ficar mais próximas uma da outra e a volta, ou voltas do enrolamento de antena, deve ficar sobre o segundo enrolamento (base do transistor – diodos)
Este receptor é a terceira etapa de montagens de radio, trata-se de um circuito simples e de fácil montagem, próprio para iniciantes.
Os componentes foram escolhidos de tal forma a se aproveitar integralmente a sucata dos telefones de tecla.
Os valores não são críticos podendo ser alterados para cima ou para baixo dentro de 30%.
O consumo é extremamente baixo, cerca de 3mA, e mesmo assim captamos muitas transmissões internacionais e de alguns radioamadores.
A faixa
de cobertura foi de
O importante neste circuito é de se manter a relação entre as voltas da bobina. Portanto 2:2:1:4 (4voltas:4voltas:2voltas:16voltas) indo de cima para baixo conforme o esquema e a foto.

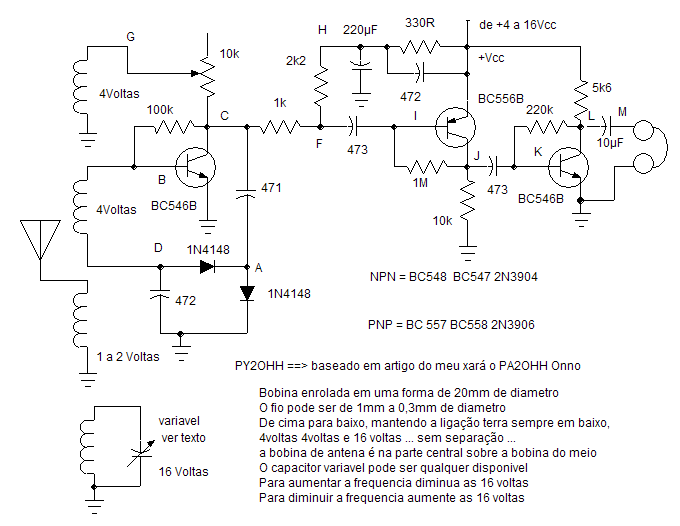

Esquema
Layout da
placa parte do RX
Placa com
10 x
Layout da
placa do amplificador de áudio
Este
circuito simples pode ser montado em uma tarde... colecione os componentes... e mãos a
obra...
Monte
primeiro o amplificador de áudio, teste colocando o dedo na base do transistor,
um ronco tradicional de 60Hz deve ser ouvido nos fones.
Monte o
receptor, iniciando pela bobina, o fio não é critico... pode ser de qualquer diâmetro, até fio de telefone (colorido,
fino e com capa).
A forma
também não é critica ... pode
ser um tubo de PVC, um tubo de filme fotográfico...
Problemas, dúvidas escreva para
mim [email protected] remova
as letras “abcd”
E boa
sorte !
PY2OHH
Miguel
