SoftSamba
Vamos
aqui divulgar o esquema da versão Tupiniquim do SoftRock40
.... um Rx
de 40m conversão direta com a modalidade definida por software (SDR).
Trata-se
de um receptor convencional com um detetor chaveado
por fase, coisa antiga dos tempos do Tesla, já realizada por muitos
... mas recentemente patenteada nos USA. Daí
este esquema (detetor por fase) pode ser copiado e
construído livremente contanto que não tenha fins comerciais.
Para
atuarmos o detetor é necessário gerar um sinal 90
graus fora de fase, o que não é muito fácil, a solução veio com a divisão
de um sinal 4 vezes maior da freqüência central,
com este recurso podemos obter as defasagens necessárias ao detetor
(um sinótico das formas de onda podem ser vistos no esquema
original).
Procuramos
alterar os componentes para os tipos mais simples, que são relativamente fáceis
de encontrar no mercado nacional.
O
oscilador caneca encontramos na Interchip por R$2,80,
os 74HC também são encontrados na mesma loja que vende pelo correio. A conta
de ferrite não é critica e a bobina trifilar
pode ser enrolada em uma forma com núcleo a ar (40 voltas de fio fino trifilar
em forma de 5 a 8mm de diâmetro).
Os
integrados 74HC74 e o 74HC08 podem ser substituídos pelos do tipo 74ACT.
O
amplificador operacional pode ser os da linha LM458, LM1458, TL082 e outros
operacionais duplos.
Para
quem tem dificuldade de encontrar componentes veja a dicas que o PY2WN o De
Marco reuniu neste
link.
O
software para rodar no PC atualmente é um problema, mas para quem tem um PC
acima dos 400MHz pode experimentar este que é o mais amigável de todos o SDRadio.
Este
software também funciona com outros rádios de conversão direta, mas não com
os mesmos resultados.
Primeiro
Passo :
Baixar
o software, ligar para ver se não trava e se a placa de som é compatível.
Segundo
Passo :
Colecionar
os componentes, começando pelos mais difíceis.
Terceiro
Passo :
Montar
Quarto
Passo
Ligar
o Rx a entrada estéreo do microfone... e
ir para a galera !

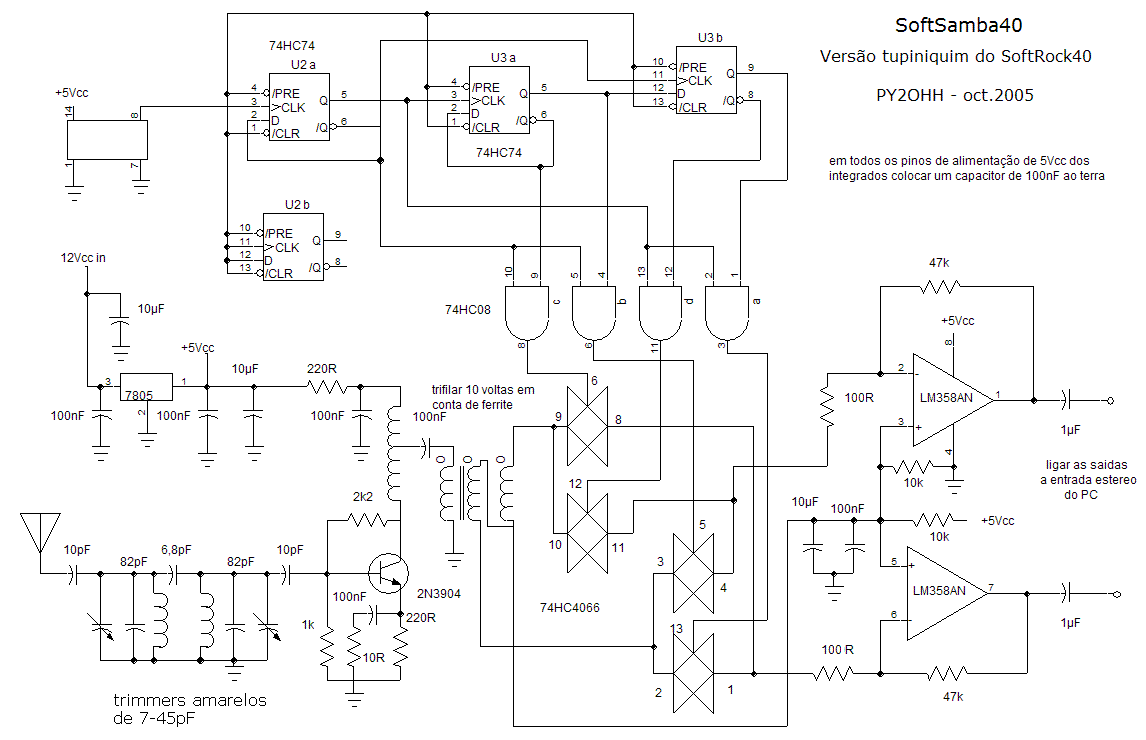

Esquema

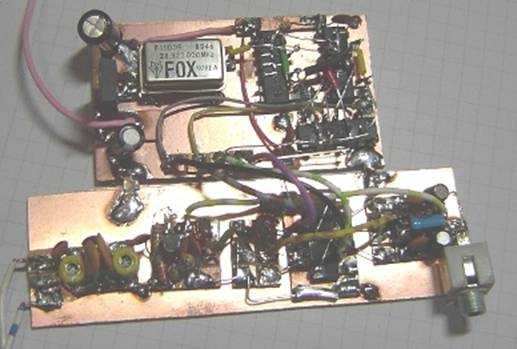

Vista geral da montagem

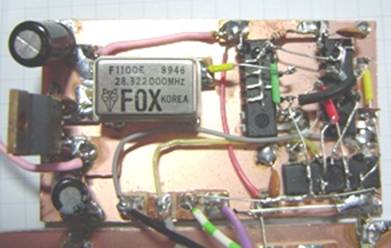

Oscilador, divisores e porta E no centro em baixo saídas de0, 90,180 e
270 graus
Imagem XY indicando um sinal defasado de 90 graus, no osciloscópio, da
saída de áudio recebendo o sinal de um VFO ligado próximo.
Vamos
continuar os trabalhos nesta área e em breve quem sabe teremos um transceptor...
Um
forte abraço a todos
Py2ohh
miguel
