CONJUNTO RESIDENCIAL PEDREGULHO
São Crisróvão, Rio de Janeiro, 1946
Arq. colaborador: Francisco Bolonha. Engenheiros: Carmen Portinho, Sidney
Santos, DavidAstracan, Francisco Lopes, Gabriel Souza Aguiar. Paisagismo:
Burle Marx.
Painéis: Burle Marx, Cândido Portinari e Anisio Medeiros
"Rio de Janeiro é uma cidade que teve o seu desenvolvimento condicionado
a uma topografia difícil. Expandindo-se por praias e vales, espremida
entre as montanhas e o mar, teve a cidade o problema das comunicações
grandemente dificultadas pelas longas distâncias, resultantes de seu
exagerado crescimenro linear e agravado, ainda, pela deficiência das
vias de circulação e por um inadequado sistema de transportes.
A demora na realização das obras já projetadas, visando
o desafogo do tráfego, torna penosos os deslocamentos diários
da população, que é obrigada em muitos casos a despender
cerca de quatro horas diárias para ir e vir, da habitação
ao local de trabalho, enfrentando trens superlotados. A edificação
das habitações nas proximidades dos locais de trabalho, além
de aliviar os já muito sobrecarregados meios de transporte, representa
conforto e economia para o trabalhador. Economia de tempo, de dinheiro e de
saúde, uma vez que morando junto ao local de trabalho, ele evitará
as despesas de condução, poderá ter uma alimentação
sadia em sua própria casa e dispor do tempo recuperado para os lazeres,
os contatos sociais, a prática de esportes e a cultura do espírito.
Aos poucos começa entre nós a ser compreendido pelo público,
em geral, e pelas autoridades, em particular, que a função habitar
não se resume na vida de dentro de casa. Ela se estende, também,
a atividades externas, compreendendo serviços e instalações
complementares, que proporcionem aos habitantes as facilidades necessárias
à vida de todos os dias. Da mesma maneira como são previstos
o abastecimento de água e a iluminação pública,
hão de ser considerados o abastecimento de gêneros alimentícios,
os estabelecimentos de ensino, a assistência médica, as áreas
para recreação e a prática de esportes, enfim, todas
as instalações, locais e edifícios cuja frequência
é imposta pelas necessidades da vida quotidiana e que devem ficar situados
ao alcance imediato dos moradores, evitando caminhadas inúteis. A ausência
dessas facilidades ou a sua imprópria localização, bem
como a falta de um serviço organizado de assistência social,
muito contribuem para a rápida transformação dos núcleos
residenciais em favelas.
Foi seguindo essa orientação que a municipalidade do Rio de
Janeiro pretendendo proporcionar habitação a seus empregados
de pequeno salário empreendeu a construção de um plano
de construção de conjuntos residenciais nos diversos distritos
da cidade e, em 1948, iniciou aconstrução do conjunto residencial
de Pedregulho, em São Cristóvão, um dos bairros mais
antigos do Rio e onde se acham localizadas importantes fábricas e estabelecimentos
industriais.O terreno destinado a este fim mede cerca de 50 mil metros quadrados
e está situado na encosta oeste do morro do Pedregulho, sobre o qual
se acham localizados os principais reservatórios de distribuição
de água da cidade. Sua conformação é irregular
e a topografia muito acidentada, apresentando um desnível de cerca
de 50 metros. A orientação desfavorável, devido ao excesso
de insolação vespertina, num local de clima quente, é

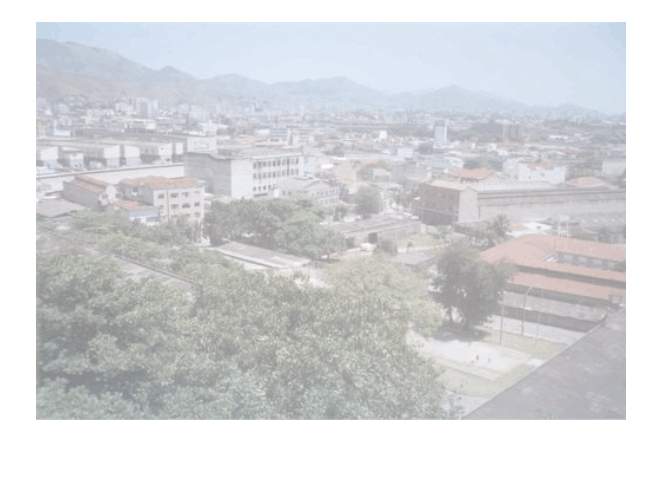

compensada pela magnífica vista panorâmica sobre o fundo da baia
de Guanabara que se descortina das habitações.
O conjunto Pedregulho fica a 15 minutos de automóvel do centro urbano
e é servido pela Avenida Brasil, a principal rodovia da cidade. O programa
do conjunto foi estabelecido após minucioso levantamento das condições
existentes e censo dos futuros moradores, pelo Departamento deHabitação
Popular da Prefeitura do Distrito Federal. Foram relacionados os serviços
nos próprios locais de trabalho e preenchidas as fichas para este fim
preparadas, onde eram declarados o nome, idade e estado civil de pretendente,
o número de filhos com as respectivas idades e sexo, consignados outros
dependentes por ventura existentes e suas relações de parentesco
com os chefes de família,a profissão e o salário do responsável,
bem como dos demais componentes da família, condições
das habitações onde residiam na ocasião do inquérito,
importância despendida em aluguel etc. Posteriorrnenre ao preenchimento
da ficha, uma assistente social procedeu ao contra inquérito, indo
visitar a família do inscrito e verificar
pessoalmente a veracidade das informações prestadas pelo interessado,
fazendo as devidas retificações nas fichas. Deste censo resultou
a inscrição de 570 famílias, cujas condições
sociais foram analisadas e constituem a base sobre a qual foi elaborado o
projeto. Tirando partido das condições topográficas do
terreno, foi possível obter uma densidade demográfica de cerca
de 500 hab./hec., em boas condições de habitabilidade. Verificou-se
pelo censo a necessidade de se dispor de diferentes tipos de apartamentos,
permitindo o mesmo que fossem fixadas as porcentagens dos diversos tipos variando
as acomodações dos apartamentos de uma só peça
com banheiro e cozinha, aos apartamentos com um, dois, três e quatro
dormitórios, sala, cozinha e banheiro, de acordo com a constituição
das familias a serem alojadas. Da mesma forma o censo forneceu-nos os dados
necessários ao estabelecimento do programa dos serviços comuns,
permitindo inclusive a fixação da capacidade dos estabelecimentos
de assistência à infância, de acordo com as diferentes
idades: creche (0 a 2 anos), escola materna (2 a 4 anos), jardim de infância(4
a 7anos) e escola primária(7 a11 anos). O projeto compreende quatro

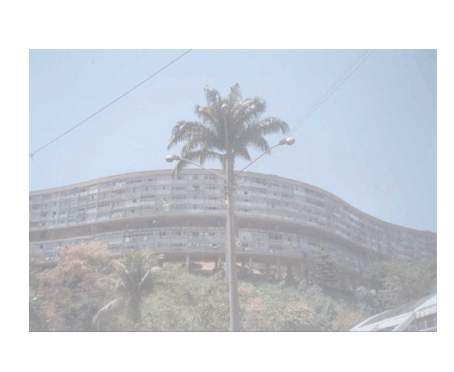

blocos de habitação. O bloco A, com 260 metros de extensão,
contendo 272 apartamentos de diferentes tipos, está situado na parte
mais elevada do terreno e segue em forma sinuosa a encosta do morro. Duas
pontes dão acesso a um pavimento parcialmente livre através
do qual se tem uma belíssima vista panorâmica. Este pavimento
proporcionará uma imensa área plana, bem ventilada e protegida,
onde as crianças poderão abrigar-se nas horas mais quentes e
nos dias chuvosos. Será parcialmente ocupada pela instalação
do Serviço Social e da Administração, assim como pela
escola maternal, o jardim de infância e o teatro infantil. Distante
de 50 em 50 metros, aproximadamente, acham-se localizadas as escadas coletivas
de acesso aos diversos pavimentos. Os dois pavimentos inferiores contêm
apartamentos de uma só peça e os superiores duas ordens de apartamentos
duplex de um a quatro dormitórios. A solução duplex foi
adorada para a maioria dos apartamentos por ser aquela que oferece maior rendimento,
pela possibilidade de atingir, sem elevador, a quatro pavimento, e permitir,
mediante maior profundidade do bloco, o mínimo de testada, aumentando
desta forma o número de unidades do bloco. Em face das condições
de clima do local e dadas as modestas condições sociais dos
futuros moradores, e ainda, com o objetivo de facilitar a manutenção
da higiene e a conservação dos edifícios, foi evitada
a solução dos banheiros e corredores internos, que exigiriam
o uso de ventilação mecânica e iluminação
elétrica permanente. Assim, os corredores de circulação
são externos, amplamente arejados e por eles são as cozinhas
iluminadas e ventiladas e os banheiros têm janelas abrindo diretamente
para o exterior. Os blocos B1 e B2, com cerca de 80 metros de extensão,
com duas ordens de apartamentos duplex, contêm 56 apartamentos de dois,
três e quatro dormitórios. O bloco C, ainda não iniciado,
terá 12 pavimentos, com dois, três e quatro dormitórios
e será o único a ser servido por elevador, por motivo óbvio.
ESCOLA PRIMÁRIA: A escola primária é, sem dúvida,
um dos mais importantes elementos da comunidade. É um centro de influência
atuando na formação do caráter e das personalidades das
gerações futuras. Na escola primária a criança
aprende a viver e a se comportar em sociedade. A influência da escola
ultrapassa a criança e vai penetrar nos lares de seus pais, levando
aos mesmos noções e conhecimentos que muito contribuem para
elevar seu nível de educação. Uma grande parte da educação
de adultos tem sido obtida pela aproximação entre pais e professores,
proporcionada pela criação de associações incorporadas
ao plano da escola primária, aumentando assim seu objetivo principal.
A transformação quase radical dos métodos de ensino acarretou
naturalmente profundas modificações no plano do edifício
escolar. A tendência atual é no sentido de estimular o espírito
de cooperação, em formar individualidade pelo livre desenvolvimento
das aptidões de cada um. A sala de classe o elemento básico
de uma escola moderna, sai do tipo tradicional para constituir uma unidade
individual que permite uma relação mais íntima entre
mestre e alunos, maior flexibilidade na disposição do mobiliário
,maior contato com o exterior, utilizando espaços ao ar livre imediatamente
ligados às mesmas, Pelo censo realizado, verificou-se que a escola
primária do Conjunto deveria ter capacidade para a freqiiência
de 200 crianças (de 7 a 11anos), ou seja, cinco salas de aulas de 40
alunos cada. As condições locais do terreno, bem como o propósito
de orientar as salas de classe para o sul, lado da sombra , levou-nos a adotar
a forma quadrada para as mesmas. O corredor de circulação, no
lado norte, guarnecido por peças de terracota que o protegem do excesso
de insolação, permite o estabelecimento de ventilação
cruzada, atraves das aberturas situadas na parte alta das paredes das classes,
aproveitando a agradável brisa que sopra do lado norte. As salas de
classe prolongam-se em amplos terraços ao ar livre, nos quais, durante
os dias mais quentes, são realizados os trabalhos escolares. A 1ª
das cinco salas de classe, dispõem de uma biblioteca, sala de estar,
administração, vestiário e instalações
sanitárias. O bloco das aulas, sobre pilotis, proporciona local para
o recreio
coberto, em prolongamento ao playground. Foram ainda localizadas sob o mesmo
a cantina, onde o é servida uma refeição às crianças,
uma pequena cozinha e instalações sanitárias do recreio.
O acesso às salas de classe é feito por uma larga rampa coberta,
A escola funciona em dois turnos, podendo, pois, atender não só
aos moradores do conjunto, como também a parte das crianças
excedentes das escolas de bairros vizinhos.

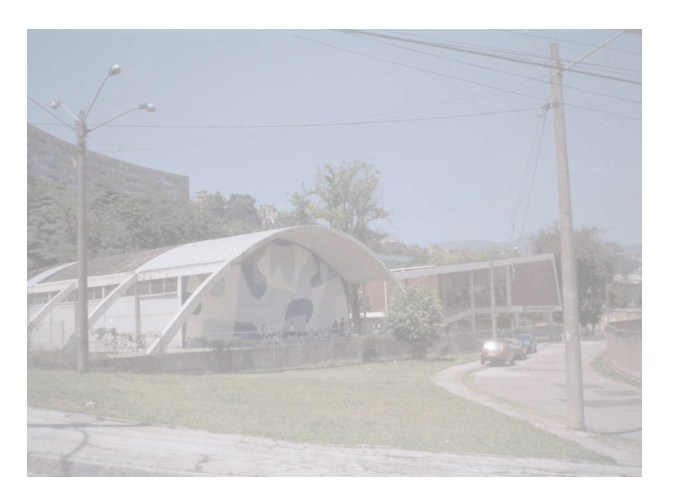

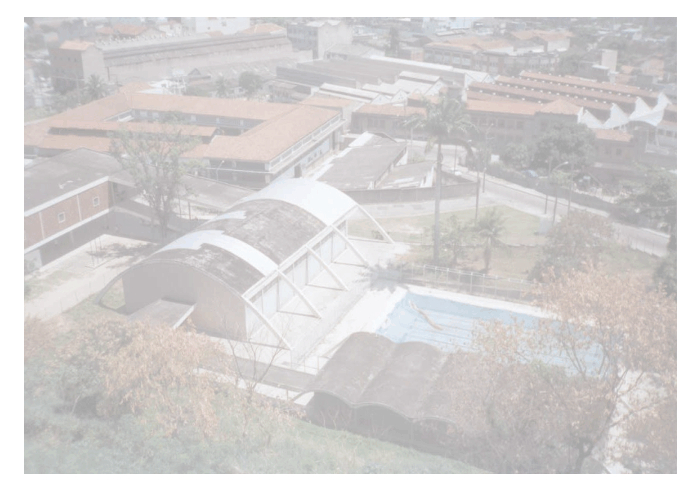

GINÁSIO, PISCINA, VESTIÁRIOS E CAMPOS DE ]OGOS AO AR LIVRE:
A circunstância de estar este conjunto num bairro muito quente e longe
das praias de banho, fez com que fosse construída uma piscina de 12m
por 25m. A piscina, o ginásio, o vestiário e o campo de jogos
ao ar livre constituem um conjunto completo para a prática da cultura
física, uma equipe de instrutores dirige as atividades esportivas de
recreação de crianças, de adultos, em diferentes horários.
O serviço de recreação funciona perfeitamente entrosado
com a escola primária, o ginásio é utilizado também
para as solenidades e festividades escolares. O lado do ginásio que
dá para a piscina é guarnecido por largas portas basculantes
que, quando abertas, transformam num só ambiente toda a área
de esporte. As portas em posição horizontal fazem o papel de
marquise, proporcionando uma área de sombra.
POSTO DE SAÚDE: Destina-se principalmente, ao serviço de profilaxia
da população do conjunto. Proporcionará assistência
médica e dentária, assim como o socorro de urgência e
pequenas intervenções cirúrgicas.
Mediante o controle sanitário dos seus moradores, muitas doenças
poderão ser evitadas, e aquelas que não puderem ser terão
pronto atendimento. Compreende: o serviço de matrícula, triagem,
três consultórios médicos com salas de espera, consultório
dentário com sala de prótese e camara escura, farmácia,
sala para pequenas intervenções, sala de esterilização
no laboratório de análises, três salas para repouso e
curta internação, cozinha, rouparia, despejo, instalações
sanitárias, sala dos médicos, posto de enfermeira e sala de
administração.
MERCADO: Com acesso de serviço, local de estacionamento e carga e descarga
de caminhões, por logradouro existente na periferia do conjunto. O
edifício tem seu eixo de direção maior no sentido leste-oeste.
O acesso ao público faz-se pela face norte, parcialmente protegida
por quebra-sol móvel de eixo horizontal. O rebaixamento do teto da
parte central em toda a extensão do edifício permitiu uma excelente
ventilação em todos os compartimentos do mesmo.
O mercado, além do grande recinto para o público, dispõe
de 'boxes' para armazém, açougue, peixaria, quitanda e laticínios,
com respectivas câmaras, balcões frigoríficos, bem como
de uma padaria equipada com forno elétrico e de bens acessórios.
Esse mercado abastece não só aos moradores do conjunto, como
também aos dos bairros vizinhos.
LAVANDERIA: Entre outras facilidades proporcionadas aos seus habitantes, foi
instituída no pedregulho uma lavanderia mecânica, que se encarrega
da lavagem de toda a roupa dos seus moradores, sem outra despesa além
do aluguel do apartamento.
Aliviadas do serviço da lavagem de roupa, poderão as donas de
casa dispor de mais tempo para outras atividades e o próprio custo
da construção fica reduzido pela supressão da área
de serviço, onde são comumente localizados os tanques de lavar
roupa, sem falar no espetáculo de roupa pendurada escorrendo água
pelas paredes das fachadas, que é tão comum até mesmo
nas habitações de luxo. A lavagem gratuita da roupa demonstrou
em anos de experiência ser um valioso auxiliar no serviço social
porque produziu uma sensível modificação no aspecto e
modo de vida dos moradores, principalmente nas crianças, as quais anteriormente
andavam sujas e mal cuidadas por não terem suas mães tempo suficiente
para lavar e passar, com a necessária frequência, as roupas de
seus filhos, ocupadas que estavam com os demais serviços da casa, limpando,
arrumando, cozinhando, cozendo etc. Estas mesmas crianças apresentam-se
hoje limpas e com boa aparência e suas mães dispóem de
tempo extra para outros misteres. A princípio, houve uma grande reação
por parte dos moradores que não desejavam mandar sua roupa para a lavanderia,muitos
dos quais se envergonhavam do estado em que as mesmas se encontravam: O uso
de marcação com tinta invisivel muito contribuiu para acabar
com a desconfiança inicial e agora podemos afirmar que a instituição
da lavanderia mecânica coletiva no Pedregulho é um absoluto sucesso.
A lavanderia dispõe de locais para recepção, marcação,
desinfecção, lavagem, secagem, passagem, armazenagem e expedição
de roupas. Todo o serviço é mecanizado. CIRCULAÇÃO:
No plano geral, foi observado o princípio de absoluta separação
entre pedestres e veículos. Assim o pedestre tem livre circulação
entre todos os elementos do conjunto sem atravessar ruas. Um pequeno túnel
sob a única rua que corre o conjunto permitirá o acesso dos
moradores do bloco C aos serviços comuns. Todos os blocos de habitação
dispõem de locais para estacionamento de automóveis. VENTILAÇÃO
E INSOLAÇÃO: As construções sobre pilotis, além
de proporcionarem áreas abrigadas para crianças brincarem fora
dos corredores de circulação, asseguram uma perfeira ventilação
de todo o conjunto.
Foram adotados diversos dispositivos corretores do excesso de insolação
e procurou-se, sempre que possíve, assegurar a ventilação
transversal. As faces mais castigadas pelo sol foram protegidas com quebra-sol
de diferenres tipos: móveis do eixo vertical ou horizontal conforme
a orientação oeste ou norte (ex.: posto médico e mercado);
peças de terracota de diferentes tipos -quadrados, retangulares, hexagonais
(ex.: blocos B 1 e B2, bloco A e escola primária); blocos de cimento(cx.:
blocos B1 e B2).
Para corrigir o excesso de insolação dos compartimentos situados
na face oeste dos blocos A e B, foram usadas venezianas de madeira, tipo guilhotina
equilibrada, no bloco A e basculante nos blocos B1 e B2. Visando uma perfeira
integração da pintura e das artes do jardim com a arquiretura,
foram confiados a Anisio Medeiros, Cândido Portinari e Roberto Burle
Marx, respectivamente, os desenhos dos azulejos que revestem as paredes dos
vestiários e do posto de saúde, os do ginásio e os de
mosaico de vidro da escola, cabendo ainda a Burle Marx a responsabilidade
dos jardins do conjunto.
REGULAMENTAÇÃO: O regulamento do conjunto, entre outras coisas,
estabelece que os apartamentos serão alugados e destinados exclusivamente
a servidores municipais e suas famílias. O aluguel é pago mediante
consignação em folha de pagamento. Antes de ser assinado o contraro
de locação, devem os futuros moradores submetidos a exame no
serviço de Biometria Médica da Prefeitura, não podendo
residir no conjunro qualquer pessoa que seja portadora de moléstia
infecto-contagiosa. Ao assinar o contrato de locação, compromete-se
o locatário a permitir periodicamente, o acesso a todas as dependências
do seu apartameto aos funcionários do Departamento de Habitação
Popular, devidamente credenciados. Cada locatário tem direito a lavagem
de dois quilos de roupa por semana, por pessoa que resida efetivamente em
seu apartamento, estando o pagamenro deste serviço incluído
no aluguel do apartamento. No caso de excesso será cobrado pagamento
extra. Todo o lixo é despejado nos coletores gerais que o conduzem
às câmaras de combustão onde é incinerado. O Serviço
Social do Conjunto incumbe-se da recuperação dos problemas individuais,
famiIiares, escolares, médicos e da organização social
da comunidade."
Affonso Eduardo Reidy e Carmen Portinho
![]() |
|||||||||
![]() |
|||||||||
![]() |
|||||||||
![]() |
|||||||||
