Diagnosticando
problemas em Fontes de
Alimentação
Diagnosticar
problemas na fonte de
alimentação
basicamente significa
isolar a fonte como a
causa de problemas dentro
de um sistema e, se necessário,
substituí-la.
Cuidado!
Raramente
é recomendado que
um usuário sem
experiência abra
uma fonte de alimentação
para fazer consertos por
causa dos altos níveis
de tensão existentes
que podem ser fatais.
Até mesmo quando
desconectadas da tomada,
fontes de alimentação
podem reter tensões
perigosas e devem ser
descarregadas (como é
feito com monitores) antes
do serviço. Tais
consertos internos estão
além do escopo
deste artigo e especificamente
não são
recomendados a menos que
o técnico saiba
o que está fazendo.
Muitos
sintomas levam a suspeitar
que a fonte de alimentação
de um sistema está
falhando. Isto às
vezes pode ser difícil
para um técnico
sem experiência
perceber porque às
vezes pouca relação
parece existir entre o
sintoma e a causadora
(a fonte de alimentação).
Por exemplo,
em muitos casos uma mensagem
de "erro, cheque
a paridade" pode
indicar um problema com
a fonte de alimentação.
Isto poderia parecer estranho
porque a mensagem de "cheque
a paridade", especificamente,
refere-se a falha de memória.
A relação
é que a fonte de
alimentação
alimenta a memória,
e memória com alimenação
inadequada falha.
É
necessário um pouco
de experiência para
saber quando este tipo
de falha é relacionada
com a alimentação
e não causada pela
memória. Uma pista
é a repetitividade
do problema. Se a mensagem
de cheque de paridade
(ou outro problema) freqüentemente
aparece e identifica o
mesmo local de memória
toda vez, pode-se suspeitar
que aquela memória
defeituosa é o
problema. Porém,
se o problema parece fortuito,
ou se o local de memória
que a mensagem de erro
cita como ter falhado
parece fortuito, pode-se
suspeitar de alimentação
inadequada como a causa
do problema. A seguir
apresentamos uma lista
de problemas de PC que
freqüentemente são
relacionados à
fonte de alimentação:
- Qualquer falha ou
fechamento do sistema
ao ligar
- Reinicialização
espontânea
- Cheque de paridade
intermitente ou outros
erros de memória
- Disco rígido
e fan que simultaneamente
não giram (não
há +12V)
- Aquecimentos excessivo
devido a fracasso
do fan
- Pequenos brownouts
que fazem o sistema
resetar
- Choques elétricos
sentidos no gabinete
do sistema ou conectores
- Descargas estáticas
leves que rompem a
operação
do sistema
- Reconhecimento
irregular de periféricos
USB
Na realidade,
quase qualquer problema
intermitente de sistema
pode ser causado pela
fonte de alimentação.
Deve-se sempre suspeitar
da fonte quando a operação
do sistema for turbulenta,
como por exemplo travamentos
repetidos, for um sintoma.
Claro que, os seguintes
sintomas bastante óbvios
apontam direto à
fonte de alimentação
como uma possível
causa:
- O sistema está
completamente morto
(sem fan, sem cursor)
- Fumaça
Se você
suspeita de um problema
com a fonte de alimentação,
algumas das medidas simples
e testes mais sofisticados
esboçados neste
artigo podem lhe ajudar
a determinar se a fonte
de alimentação
está com defeito.
Porque estas medidas poderiam
não descobrir algumas
falhas intermitentes,
você poderia ter
que usar uma fonte de
alimentação
disponível para
uma avaliação
a longo prazo. Se os sintomas
e problemas desaparecem
quando uma unidade sobressalente
boa é instalada,
você achou a causa
de seu problema.
A seguir
é apresentado um
fluxograma simples para
lhe ajudar a localizar
problemas comuns relacionados
a fonte de alimentação:
- Confira a entrada
CA. Tenha certeza
que o plug esteja
firmemente encaixado
na tomada e na fonte
de alimentação.
Tente um cabo diferente.
- Confira as conexões
CC. Tenha certeza
que a placa mãe
e conectores de alimentação
de unidade de disco
estejam firmemente
sentados e estabelecendo
bom contato. Confira
parafusos soltos.

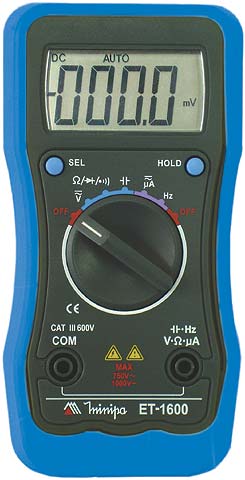

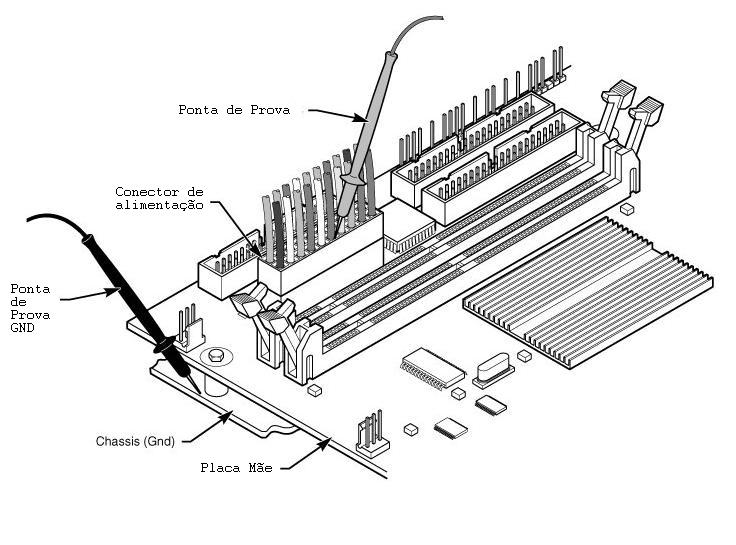

- Confira a saída
CC. Use um multímetro
digital para conferir
as tensões.
Se não estiver
dentro das especificações,
substitua a fonte
de alimentação.,
- Confira os periféricos
instalados. Remova
todas as placas e
drives e teste novamente
o sistema. Se funcionar,
coloque novamente
as placas e drives
de volta um de cada
vez até que
o sistema falhe novamente.
O último item
acrescentado antes
da falha retornar
provavelmente está
defeituoso.
Muitos
tipos de sintomas podem
indicar problemas com
a fonte de alimentação.
Porque a fonte de alimentação
alimenta literalmente
tudo no sistema, tudo
, desde de problemas de
unidade de disco a problemas
de memória passando
por problemas na placa
mãe podem provir
freqüentemente da
fonte de alimentação.
Fontes
de Alimentação
Sobrecarregadas
Uma fonte
de alimentação
fraca ou inadequada pode
por um abafador em suas
idéias para expansão
do sistema. Alguns sistemas
são projetados
com fontes de alimentação
robustas, como se antessipassem
a expansão de componentes.
A maioria dos sistemas
desktops e torres são
construídos desta
maneira. Alguns sistemas,
porém, têm
fontes de alimentação
inadequadas desde o começo
e não suportarão
adequadamente as opções
de expansão que
você pode querer
acrescentar. Uma fonte
de alimentação
sobrecarregada pode causar
problemas de desempenho,
congelamentos repentinos
devido a falhas de memória
e até morte prematura
por superaquecimento.
Quando
acrescenta memória,
uma segunda unidade de
disco ou uma placa aceleradora
gráfica de alta
performance ao sistema,
você se arrisca
a sobrecarregá-lo.
Até mesmo um equipamento
com configuração
média pode ser
pressionado por um upgrade
exigente: a placa gráfica
GeForce 6800 Ultra, da
NVidia, por exemplo, chega
a consumir mais de 100
watts nos momentos de
pico, deixando gravemente
subnutrido um sistema
equipado com uma fonte
de alimentação
de 300 watts ou menos.
As fontes
de alimentação
baratas têm também
o inconveniente de apresentarem
ruídos e distorsões
nas saídas CC e
de funcionarem superaquecidas,
o que pode prejudicar
o sistema como um todo,
já que o aquecimento
e esfriamento repetido
de semicondutores é
a principal causa da diminuição
da vida útil do
sistema.
Para
evitar estes problemas
é que você
deve escolher fontes de
alimentações
de marcas respeitáveis
como PC Power And Cooling
e dimensioná-la
corretamente. Para auxiliá-lo
neste trabalho apresentamos
o Power
Supply Calculator,
que é uma ferramenta
disponibilizada pelo Journey
Systems para calcular
a potência da fonte
de alimentação
de acordo com o sistema
que você pretende
montar.
É
bom acrescentar 30% de
potência à
calculada pelo Power Supply
Calculator, como medida
de seguranaça.
A potência encontrada
será a que você
deverá procurar
na etiqueta ou manual
da fonte de alimentação.
Ventilação
Inadequada
Algumas
das fontes de alimentação
disponíveis têm
ventiladores de alta capacidade
melhores que os originais,
que podem prolongar grandemente
a vida do sistema e podem
minimizar o problema de
aquecimento excessivo
dos processadores mais
novos. Se ruído
for um problema, modelos
com fans especiais podem
funcionar mais silenciosamente
que os modelos standards.
Estas fontes de alimentação
freqüentemente usam
fans de grande diâmetro
que giram mais lentamente,
assim eles correm mais
silenciosamente mas movem
a mesma quantia de ar
que os fans menores.
Ventilação
em um sistema também
é importante. Você
tem que assegurar corrente
de ar adequada para esfriar
os dispositivos mais quentes
no sistema. Na maioria
dos sistemas pré
montados, isto não
é uma grande preocupação
porque a maioria dos fabricantes
respeitáveis assegura
que os seus sistemas têm
ventilação
adequada para evitar sobreaquecimento.
Porém, se você
está montando ou
está atualizando
um sistema, é crítico
que seu processador seja
refrigerado por um heatsink
ativo e que o gabinete
inclua um ou mais fans
refrescantes para ventilação
adicional. Se você
tiver slots de expansão
livres, você deveria
distanciar as placas em
seu sistema para permitir
corrente de ar entre elas.
Coloque as placas que
aquecem mais próximas
ao fan ou no caminho da
ventilação
do sistema. Tenha certeza
que a corrente de ar adequada
existe em volta do disco
rígido, especialmente
para aqueles que giram
a taxas altas de velocidade.
Alguns discos rígidos
podem gerar bastante calor
durante sua operação.
Se os discos rígidos
aquecerem demais, podem
ser perdidos dados.
Sempre
esteja seguro que o seu
computador esteja funcionando
com o gabinete tampado,
especialmente se você
tem um sistema mais velho
que usa heatsinks passivos.
Remover a cobertura nesta
situação
pode fazer o sistema de
fato aquecer demais. Com
a cobertura fora, a fonte
de alimentação
e fans de chassi já
não tomam fôlego
pelo sistema. Ao invés,
os fans acabam esfriando
só a fonte, e o
resto do sistema deve
ser esfriado através
de transmissão
simples. Sistemas que
usam um heatsink ativo
no processador não
são propensos a
este tipo de problema;
na realidade, o ar mais
fresco de fora do chassis
fechados pode ajudar na
refrigeração.
Além
disso, tenha certeza que
qualquer posição
de slot vazia esteja com
a parte traseira do gabinete
tampada. Se você
remover as chapas atrás
do gabinete na posição
correspondente onde ficará
a nova placa e depois
remover a placa, deixando
o vão livre , o
buraco resultante no gabinete
rompe a corrente de ar
interna e pode causar
temperaturas internas
mais altas.
Se você
experimenta problemas
intermitentes que você
suspeita serem relacionados
a sobreaquecimento, uma
fonte de alimentação
de alta capacidade pode
ser o melhor remédio.
Fontes especialmente projetadas
com fans refrescantes
adicionais também
podem ajudar. Pelo menos
uma companhia vende um
dispositivo chamado de
placa fan, mas não
creio que esta seja uma
boa idéia. A menos
que o fan seja posicionado
para tomar fôlego
para ou de fora do case,
tudo o que esses cartões
fazem quando mau posicionados
é ventilar o ar
quente que está
ao seu redor dentro do
sistema e causarem uma
falha no efeito refrescante
em qualquer coisa que
estejam soprando. Na realidade,
somando os fans desta
maneira podem contribuir
para aumentar o calor
global dentro do sistema
porque o fan consome potência
e gera calor.

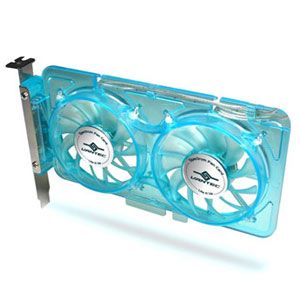

Placa
fan PCI.
Fans
usados no processador
e em placas de vídeo
são uma exceção
porque eles são
projetados para resfriar
especificamente o processador
e a placa de vídeo.
Estes dois dispositivos
esquentam mais que os
outros componentes, um
heatsink convencional
passivo não funciona
nesses casos. Um heatsink
ativo dedicado colocado
diretamente em cima do
chip joga o calor para
longe dele e provê
um efeito refrescante
que mantém a temperatura
do chip. Uma desvantagem
para este fan refrescante
ativo é que o processador
pode aquecer demais e
ser danificado se o fan
do heatsink falhar. A
maioria dos processadores
da Intel desde o Pentium
III e processadores da
AMD atuais têm proteções
embutidas que previnem
dano, desligando o sistema
automaticamente ou diminuindo
a velocidade do clock
do chip que está
sobreaquecido. Ainda é
melhor não depender
destas proteções
porque nem todos os processadores
as tem.
Usando
Multímetros Digitais
Um teste
simples que você
pode executar em uma fonte
de alimentação
é conferir as tensões
de saída. Este
teste mostra se uma fonte
de alimentação
está operando corretamente
e se as tensões
de saída estão
dentro da gama de tolerância
correta. Note que você
tem que medir todas as
tensões com a fonte
de alimentação
conectada a uma carga
própria, o que
normalmente significa
prova enquanto a fonte
de alimentação
ainda está instalada
no sistema e conectada
à placa mãe
e dispositivos periféricos.
Selecionando
o Multímetro
Você
precisa de um multímetro
digital simples (DMM)
ou um voltímetro
digital para testar a
tensão e a resistência
de circuitos eletrônicos
(veja figura abaixo).
Você deveria usar
só um DMM em vez
dos multímetros
analógicos porque
estes trabalham injetando
9V no circuito ao medir
a resistência o
que danifica a maioria
dos circuitos de computador.
Um multímetro
digital simples
Um multímetro
digital usa uma tensão
muito menor (normalmente
1,5V) ao fazer medidas
de resistência,
tensão esta que
é segura para o
equipamento eletrônico.
Você pode obter
um bom multímetro
digital com muitas funções
de vários fornecedores.
Eu prefiro os multímetros
pequenos de bolso para
o trabalho de computador
porque eles são
fáceis de carregar.
Medindo
a Tensão
Para
medir tensão em
um circuito que está
em operação,
deve-se usar uma técnica
apropriada onde os conectores
serão provados
pela parte de trás
(veja figura abaixo).
Você não
pode desconectar nenhum
dos conectores enquanto
o sistema está
funcionando, assim você
tem que medir com tudo
conectado. Quase todos
os conectores que você
precisa provar têm
aberturas na parte de
trás onde os fios
entram no conector. As
pontas de prova do multímetro
são estreitas o
suficiente para ajustar
ao conector ao lado do
fio e estabelecer contato
com o metal terminal que
está dentro. Você
tem que usar esta técnica
para executar virtualmente
todas as medidas seguintes.
Para
testar uma fonte de alimentação
quanto a saída
apropriada, confira a
tensão no pino
Power_Good (P8-1 nas fontes
AT, Baby-AT, e LPX; pino
8 nos conectores de tipo
ATX) para +3V a +6V de
alimentação.
Se a medida não
estiver dentro desta gama,
o sistema nunca vê
o sinal de Power_Good
e então não
liga ou funciona corretamente.
Na maioria dos casos,
a fonte de alimentação
é ruim e deve ser
substituída.
Continue
medindo as gamas de tensão
dos pinos na placa mãe
e conectores de alimentação
dos drives. Se você
estiver medindo tensões
para propósito
de teste, qualquer leitura
dentro de 10% da tensão
especificada é
considerada aceitável,
embora a maioria dos fabricantes
de fontes de alimentação
de alta qualidade especifique
uma tolerância de
5%. Para fontes de alimentação
ATX, a especificação
requer que as tensões
devem estar dentro de
5% da avaliação,
com exceção
dos terminais de 3.3V
que devem estar dentro
de 4%. A seguinte tabela
mostra as gamas de tensão
dentro destas tolerâncias.
Tensão
Desejada |
Tolerância
Frouxa |
Tolerância
Apertada |
Min.
10% |
Max.
(+8%) |
Min.
(5%) |
Max
(+5%) |
+3,3V |
2,97V |
3,63V |
3,135V |
3,465V |
+/5,0V |
4,5V |
5,4V |
4,75V |
5,25V |
+/12,0V |
10,8V |
12,9V |
11,4V |
12,6V |
O sinal
de Power_Good tem tolerâncias
que são diferentes
das outras tensões,
embora seja nominal de
+5V na maioria dos sistemas.
O ponto de gatilho para
Power_Good é aproximadamente
+2.4V, mas a maioria dos
sistemas exigem que a
tensão de sinal
esteja dentro das tolerâncias
listadas aqui:
Sinal |
Mínimo |
Máximo |
Power_Good
(+5V) |
3,0V |
6,0V |
Substitua
a fonte de alimentação
se as tensões que
você medir estiverem
fora destes limites. Novamente,
vale notar que qualquer
e todo teste e medida
em fontes de alimentação
deve ser feito com a fonte
de alimentação
ligada a uma carga, o
que normalmente significa
que a fonte deve estar
conectada a um sistema
e o mesmo tem que estar
funcionando.
Equipamentos
Especiais de Teste
Você
pode usar vários
tipos de equipamentos
de teste especializados
para testar fontes de
alimentação
mais efetivamente. Porque
a fonte de alimentação
é um dos artigos
que mais dão problema
em PCs hoje, você
deveria ter estes equipamentos
especializados se você
conserta muitos PCs.
Termômetro
Infravermelho Digital
Uma das
maiores adições
para uma caixa de ferramentas
de um técnico em
micros é um termômetro
infravermelho digital.
Eles medem por luz infravermelha
sem ter que tocar o material
que está sob teste.
Isto permite fazer medição
imediata para conferir
a temperatura de um chip,
uma placa, ou o chassi
do sistema. Para usar
estes termômetros,
você aponta a um
objeto e então
aperta o gatilho. Dentro
de segundos, é
mostrado um estágio
de leitura de temperatura
preciso para +/3°F
(2°C). Estes dispositivos
são inestimáveis
para checar com segurança
se os componentes em seu
sistema estão refrigerados
adequadamente.

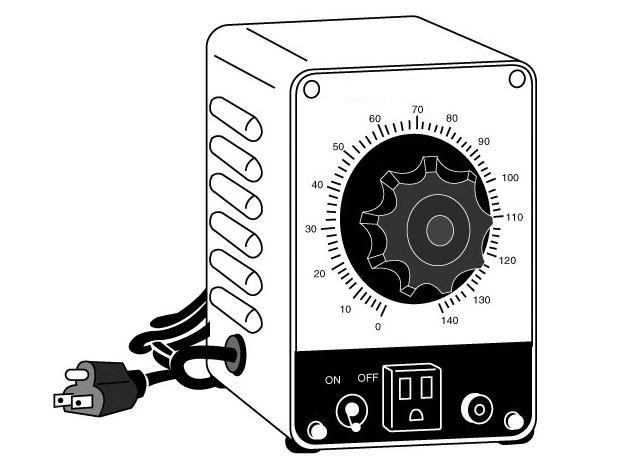

Transformador
de Tensão Variável
Ao testar
fontes de alimentação,
às vezes é
desejável simular
uma tensão CA diferente
da obtida da tomada, para
observar como a fonte
reage. Um transformador
de tensão variável
é um dispositivo
de teste útil para
testar a fonte de alimentação
porque o permite exercer
controle sobre a tensão
da rede CA usada como
entrada para a fonte de
alimentação
(veja figura abaixo).
Este dispositivo consiste
em um transformador grande
montado em um alojamento
com um indicador dial
que controla a tensão
de saída. Você
pluga o fio do transformador
à tomada da parede
e pluga o cabo da fonte
do PC na tomada provida
no transformador. O botão
no transformador pode
ser usada para ajustar
a tensão da rede
CA que o PC recebe.
A maioria
dos transformadores variáveis
pode ajustar sua saída
de CA de 0V a 140V não
importando qual é
a tensão CA de
entrada provinda da tomada
da parede. Alguns podem
cobrir uma gama de 0V
a 280V. Você pode
usar o transformador para
simular brownout, enquanto
observa a resposta do
PC. Assim, você
pode conferir o sinal
Power_Good de uma fonte
de alimentação
, entre outras coisas.
Ligando
o PC e diminuindo a tensão,
até que o PC desligue,
você pode verificar
quanta reserva há
na fonte de alimentação
para controlar um brownout
ou outras flutuações
de tensão. Se seu
transformador puder produzir
tensões na gama
de 200V, você pode
testar a capacidade da
fonte de alimentação
para funcionar em níveis
de tensão maiores.
Uma fonte funcionando
corretamente deveria operar
entre 90V e 135V mas deveria
desligar se a tensão
estiver fora desta gama.
Uma indicação
de um problema são
as mensagens de erro de
paridade quando você
diminui a tensão
para 80V. Isto indica
que o sinal Power_Good
não está
sendo retirado antes da
saída da fonte
de alimentação
falhar. O PC deveria simplesmente
deixar de operar já
que o sinal de Power_Good
é retirado, fazendo
o sistema entrar em uma
loop de reset contínuo.
Fontes
de Pesquisa
Upgrading
and Repairing Pcs, 17th
Edition
pcworld.com.br/dicas/2005/08/idgnoticia.2005-07-12.8251546632/IDGNoticia_view
Marcelo
Teixeira
Agosto/2006 |
