Tutorial de Soldagem de Dispositivos SMD

Parte 1 - Materiais e Ferramentas

Atualmente cada vez mais e mais dispositivos eletrônicos estão disponíveis em pacotes SMD (Surface Mount Device ou, em bom português, Dispositivo de Montagem em Superfície). Apesar de parecer complicado a primeira vista, demonstraremos neste tutorial que soldagem de dispositivos SMD não é nenhum bicho de sete cabeças. Com as técnicas apropriadas e algum treino você estará capacitado a soldar qualquer componente SMD.

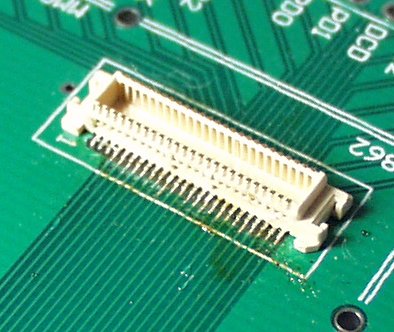

Na foto acima temos um conector de 50 pinos para GM862 com 0,5mm de distância de pino a pino. Você será capaz de soldar este dispositivo também!

Este tutorial mostrará a você apenas como soldar dispositivos complicados como o conector acima, Circuitos Integrados, etc. Há algumas ferramentas que são requeridas e muitas que são recomendadas, enfim, você poderá soldar:

SOT23
TQFP
QFN
BGA
E muito mais...

Ferramentas/materiais que você deve ter em mãos

As ferramentas indispensáveis para o trabalho de solda em SMD são:

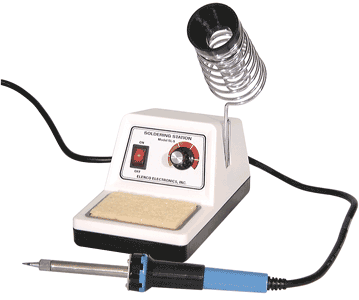

Estação de solda
Malha de dessolda
Solda

É isto aí. Este é todo o material/ferramentas que você precisa. Mas como isto pode ser? O processo de soldar componentes muito apertados ou até mesmo SMD maiores, como o 1206, você dominará apenas com prática, um bom ferro de solda, e a malha de dessolda.

Ferramentas/materiais recomendados

Para que você realize um trabalho com mais rapidez é recomendado que você tenha as seguintes ferramentas/materiais:

Fio de 30 AWG
Descascador de fios ajustável até 30 AWG
Pinças
Estação de Retrabalho a Ar Quente
Lupa

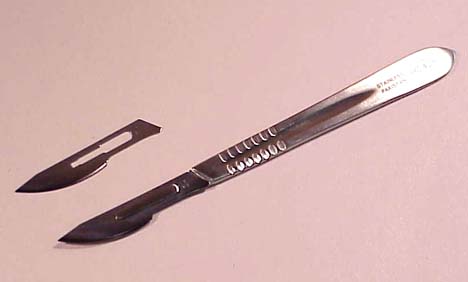

Escalpelo

Veja a segunda parte deste tutorial - Básico de Solda SMD

Fontes de Pesquisa

www.sparkfun.com/commerce/present.php?p=SMD-HowTo-1

Marcelo Teixeira

Dezembro/2006
