Projeto de :
J. Sabino
Sorocaba - SP

Este circuito, de cunho didático, exibe as horas usando o sistema de numeração binário.

Funcionamento:

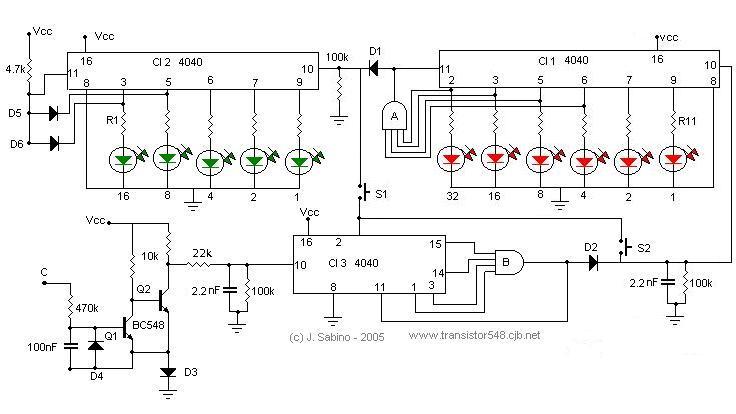

Os transistores Q1 e Q2 são responsaveis por transformar os pulsos senoidais (60 Hz) que recebem da rede eletrica - via secundário do transformador - em pulsos de ondas quadradas. Esses pulsos são levados ao pino de clock(pino 10) do CI 3 4040 - que é um contador binario, mas neste caso esta sendo usado como divisor de frequencia.

O gate 'B' - gate AND do CI 4082 - tem como função receber - em suas entradas - a divisão dos 60 Hz feita pelo CI3 e, entregar em sua saida um pulso por minuto. Este pulso é levado ao pino de clock do CI 1 (4040) - que agora esta sendo usado como contador binario - que é responsavel pela contagem dos minutos.

Após 60 pulsos - 60 minutos - em sua entrada o CI 1 é ressetado pelo gate 'A', este mesmo gate envia um pulso para o pino de clock do CI 2 - que é responsavel pelas horas.

Os diodos D5, D6 e o resitor de 4.7k, simulam um gate AND de duas entradas, responsavel pelo ressetamento do CI 2 quando este chega ao valor 24 - 24 horas.

OBs:.
1 - Ligar o ponto 'C' da base de Q1 ao ponto 'C' da fonte.
2 - Os numeros abaixo dos leds indicam seu valor binário.
3 - Como interpretar as horas:
-Exemplo 1 : Leds 1 e 8 das horas, acesos + leds 2 e 4 dos minutos, acesos = 9h:6m(nove horas e seis minutos)
-Exemplo 2 : Leds 16 e 2 das horas, acesos + leds 32 e 8 dos minutos, acesos = 18h:40m (dezoito horas e quarenta minutos).

Componentes:
D1 a D6 = diodos 1N4148.
R1 a R11 = resistor de 330R.
Gates A e B = CI 4082 - Vide detalhes deste CI na Pagina de DataSheet
S1 = pushbutton NA - responsavel pelo acerto das horas.
S2 = pushbutton NA - responsavel pelo acerto dos minutos.
