MODO AUTOMÁTICO
|
MODO AUTOMÁTICO |
|

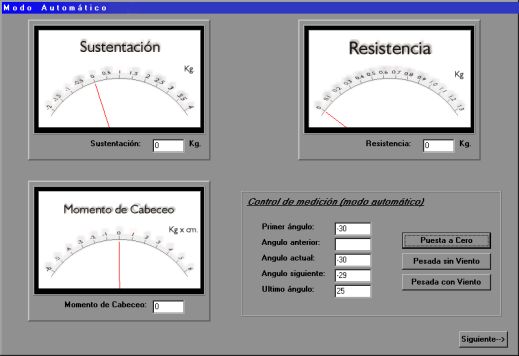

| La operación de la balanza en modo automático presenta los resultados en tres indicadores analógicos, uno para cada componente y también en forma digital, además muestra la evolución de los ángulos de incidencia a medida que avanza la corrida, para comenzar debemos colocar la balanza en cero, para esto se oprime el botón de ‘Puesta a cero’ y la balanza toma una medida del peso inicial, es decir la suma del peso del modelo y de la propia balanza y la descuenta a las mediciones posteriores. Esta operación se debe repetir hasta que las tres medidas de las componentes anuncien cero o muy próximo. | |
|
|
|
| A partir de aquí se está en condiciones de continuar con la pesada sin viento, es decir la corrida con el túnel apagado en donde se toma la variación del centro de gravedad del modelo y del sistema de soportes en todo el rango establecido de incidencia, estas lecturas serán descontadas de las mediciones con viento para calcular los coeficientes de las componentes. Por ultimo con la velocidad del aire deseada en el túnel realizamos la pesada con viento, en ambas corridas el programa lleva el modelo al ángulo inicial del rango establecido y se incrementa a pasos de alfa luego de tomar 3 seg. para estabilizar la balanza contra posibles oscilaciones por posicionamiento del modelo, se realiza la lectura de las celdas, calcula las componentes y muestra el resultado en pantalla, así sucesivamente con las demás posiciones de cabeceo hasta llegar al ángulo final, a partir de aquí el programa vuelve indefectiblemente el modelo a la posición original, a fin de conservar la misma referencia para sucesivas corridas. Cabe destacar que la posición original del modelo no necesariamente debe ser la misma que el ángulo inicial del rango de medición. | |
