La zona sensible a la deformación se halla bajo
un estado de carga idéntico al caso de una viga biempotrada que le
confiere una flexión doble. El beneficio de este tipo de celda es que
debido a la aplicación de los momentos, el desplazamiento resultante de
la carga es cuatro veces menor que el desplazamiento si la carga se
aplicase en el extremo libre. Además la posibilidad de emplear dos
materiales distintos en la realización de la celda, un material
resistente para el fleje sujeto a flexión y un material maleable para
la fabricación de las piezas de soporte y brazo de carga.
|
En
el fleje para las celdas del grupo uno empleamos hojas de sierra usadas
en corte manual compuesta de acero de herramientas con muy buenas
propiedades mecánicas y excelente terminación superficial, para las
celdas del grupo dos un fleje de acero AISI 1070 templado y revenido de
15 mm de ancho y 0,42 mm de espesor, en la fabricación de los soportes
del fleje se emplea un acero AISI 1020 fácil de trabajar y con la
resistencia suficiente como para que no se deforme permanentemente, la
celda así dividida es unida por medio de tornillos a su base y brazo de
carga.
|

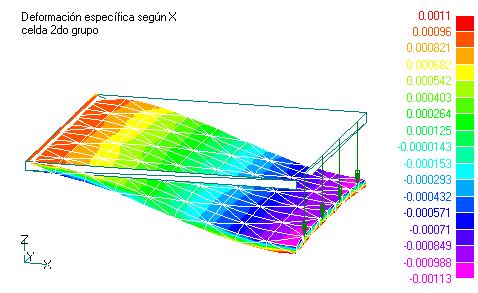

Como desventaja tenemos que en el fleje se
desarrolla un gradiente de deformación especifica en su superficie que
va desde un valor positivo, es decir elongación, en el extremo
empotrado, a un valor negativo o contracción en el extremo del brazo.
|
Cuando el strain gage es adherido en su superficie realiza un promedio
de la deformación de la zona, por lo que la ubicación del strain gage
debe ser lo más precisa posible, en el fleje los mismos se ubicaran a
¼ y ¾ de la longitud del fleje a flexión en donde la deformación es
la mitad de la deformación en los extremos, en el caso de las celdas
del grupo uno se emplearan dos strain gages por celda para conformar con
otras dos resistencias fijas el puente de Wheastone, esto se debe a la
cantidad de celdas a elaborar, En cambio en la celda del grupo 2 se
realizará un puente completo compuesto de cuatro strain gages.
|
|
