SISTEMAS ELECTRÓNICOS |
Atras
Home
Siguiente
|

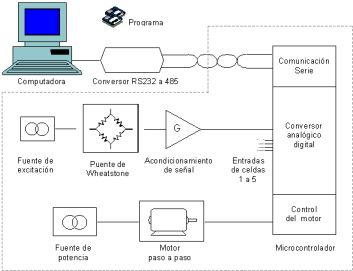

En la balanza se distingue tres sistemas electrónicos, que sé
interrelacionan para controlar su funcionamiento
- Cadena de medición
- Transmisión de datos
- Control del motor
|
|
La cadena de medición de datos permite captar la deformación de las
celdas de carga causadas por la aplicación de las fuerzas aerodinámicas,
convierte la señal eléctrica proveniente de los puentes de Wheatstone
en una señal digital que es enviada a la computadora personal para ser
mostrada en pantalla. Esta compuesta por:
- Tranductores
- Acondicionamiento de la señal
- Excitación
- Etapa de adquisición
- Programa de cómputos
- Computadora personal
Los transductores sensan el fenómeno físico y proveen de una señal
eléctrica que el sistema de adquisición puede mensurar. En la balanza
esta función la desempeñan las celdas de carga compuestas por los
strain gages que producen una señal eléctrica proporcional a las
fuerzas aplicadas. Debido a la sensibilidad para la medición de pequeñas
variaciones de resistencia, el puente de Wheatstone es el circuito más empleado para la medición de deformaciones.
En la balanza se emplean dos diferentes tipos de celdas de carga:
|
|
Un puente de Wheatstone con 2 brazos activos es usado en la
confección de las cuatro celdas de carga superiores, donde un strain
gage sensa una deformación por tensión y el otro strain gage colocado
en la superficie opuesta sensa deformación por compresión. Ante la aplicación de una fuerza
F, se tiene una deformación et
producida por tensión y una deformación ec
producida por compresión.
|
|
|
Donde: F = Factor de Gage de ambos strain gages.
e = Deformación, ya sea por tensión o compresión sobre el eje
principal.
|
|
Para
el puente con cuatro strain gage activos, es decir que los cuatro están
sujetos a deformaciones, dos strain gages son colocados adyacentes sobre
una superficie sujetos a una tensión y otros dos strain gages en la
superficie opuesta sujetos a una deformación por compresión en ambos
casos la magnitud es la misma.
|
|
|
|
|
