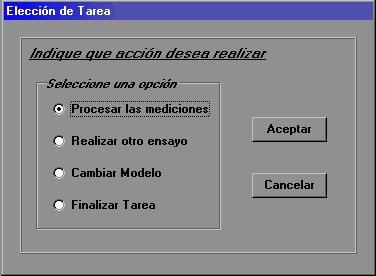

ELECCIÓN DE TAREA
-
Procesar las mediciones: Permite calcular los coeficientes adimensionales y visualizar su relación con el ángulo de ataque u otro coeficiente
-
Realizar otro ensayo: En el caso de realizar una nueva corrida se deriva el control hacia la pantalla de ubicación inicial del modelo
-
Cambiar modelo: Para iniciar una nueva corrida con otro modelo se salta a la pantalla sobre Modificación de modelos
-
Finalizar Tarea: Sale del programa.

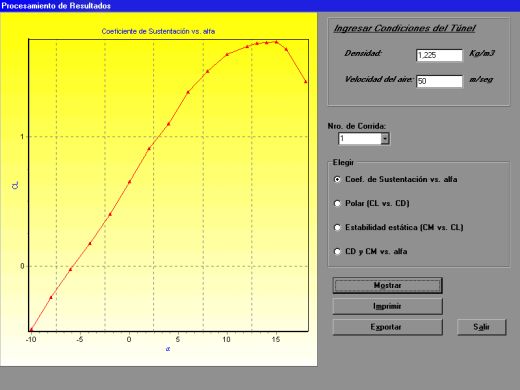

Para la primer opción, el procesamiento de resultados se realiza a partir de ingresar la densidad del aire en kg/m3 y la velocidad promedio del túnel en m/s, en las casillas correspondientes. La superficie de referencia y la cuerda se toman de los datos del modelo ingresados en la base de modelos. Para cada modelo le corresponde un número de código que a su vez puede tener tantos números de corridas como ensayos se realicen con este mismo, la posibilidad de cambiar de corrida se realiza a través de la casilla correspondiente, luego se elige la gráfica que se desea apreciar de las cuales tenemos las siguientes opciones:
-
Curva de sustentación: CL vs. α
-
Curva Polar: CL vs. CD
-
Curva de Estabilidad estática: CM vs. CL
-
CM y CD vs a
Luego de oprimir el botón ‘Mostrar’, se aprecia la curva en el cuadro de la izquierda, además se puede imprimir la gráfica obtenida pulsando el botón relacionado.
