La aplicación de las cargas en la componente de
sustentación positiva y negativa se realiza por medio de 2 platillos de
carga vinculados a través de alambre de cuerda de piano de 0,3 mm de diámetro,
y directamente al centro de reducción de la balanza, para ello se
cuenta con una barra de vínculos que toma las distintas cargas. Las
pesas que simulan las cargas de sustentación son diez pesas de plomo de
alrededor de 400 gr medidas con una apreciación de 1 décima de gramo,
la carga de resistencia se aplica a través de 1 platillo que se vincula
al centro de reducción a través de la barra de vínculos y se realiza
con 10 pesas de plomo de 120 gr aproximadamente medidas con una
apreciación de 1 décima de gramo; En cuatro platillos de carga se
genera la componente de momento positivos y negativos con un mínimo de
sustentación, para esto se cuenta con 20 pesas de plomo de 50 gr cada
una, medidas con 0,1 gr de
apreciación a través de un brazo de palanca en la barra de vínculos
de 12 cm
|
|
|
Las pesadas se dividen en tres grupos, una para cada
componente, para la componente de sustentación, los modos a cargar son
diez, para la componente de resistencia los modos de carga son once y
para la componente de momento son siete modos, de los cuales se combinan
diferentes estados de carga y modos de cargar algunas componentes con
carga constante con el fin de provocar la interacción entre las
componentes; en las siguientes tablas se resume las combinaciones de
carga para las tres componentes
En cada modo se toma el cero de medición antes de
proceder a aplicar cargas y después de retirada la última carga, el
cero tiene en cuenta la suma de los pesos de la
balanza, la barra de vínculos, los vínculos y platillos en
todas las componentes, se promedia estos dos ceros y se resta a las
mediciones con carga.

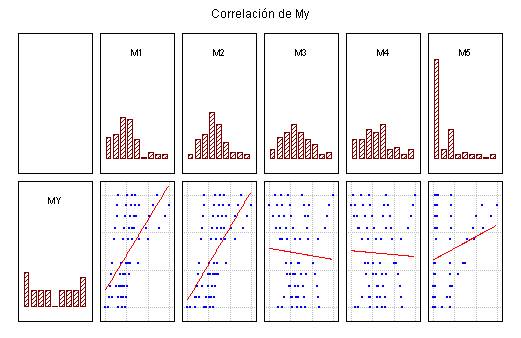

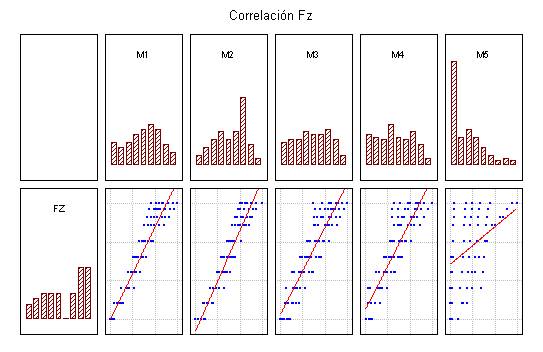

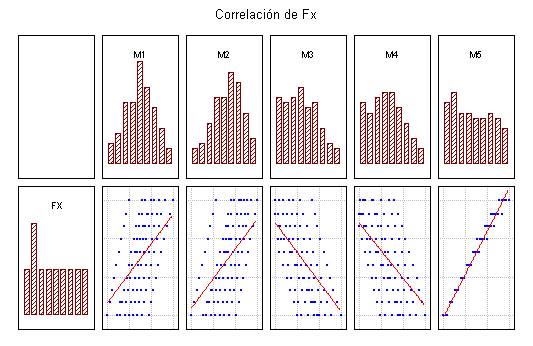

De esta manera obtenemos 23 modos diferentes de cargar la balanza y 230
estados de carga, los valores obtenidos se aprecian en las siguientes
figuras, donde se agrega una interpolación lineal para cada relación
de componente a celda y se aprecia la frecuencia de las cargas y
mediciones.
|
