Με βάση το παρακάτω παράδειγμα, μπορούμε να Dim-άρουμε ταυτόχρονα, όσα μέτρα ταινίας Led χρειαζόμαστε,
από το ίδιο σημείο ελέγχου (μπουτόν)

Ας υποθέσουμε, ότι θέλουμε μονόχρωμο κρυφό περιμετρικό φωτισμό σε ένα Σαλόνι με δυνατότητα Dimming και έχουμε τα παρακάτω:

   Δεδομένα:
        Περίμετρος: 25m.
        Προτίμηση Ταινίας: LED 24V 9,6W/m @ 2700K
        Υπάρχει 1 παροχή ρεύματος που προέρχεται από χωνευτό διακόπτη.
        (Εδώ θα χρειαστεί και μόνιμη παροχή ρεύματος στο σημείο που θα μπουν τα τροφοδοτικά της ταινίας)

_________________________________________________________________________________________________________________

   Υλικά που θα χρειαστούν για το Συγκεκριμένο Παράδειγμα:

A': Επιλογή Ταινίας Led.
        - Ταινία LED 9,6W 25m, κομμένη σε κομμάτια των 5m (π.χ. SKU: 655120810). (Συνολικά: 240W)
          (Η Ταινία Led κόβεται υποχρεωτικά στα 5m max ανά κομμάτι, καθώς αυτή είναι η προδιαγραφή του κατασκευαστή).
_________________________________________________________________________________________________________________

Β': Επιλογή Προφίλ Αλουμινίου για ψύξη της ταινίας Led.
        - Προφίλ αλουμινίου της προτίμησής μας, ή σκέτη ψύκτρα (π.χ. APP-P-178, SKU: 655923120) 26m.
_________________________________________________________________________________________________________________

Γ': Επιλογή Μπουτόν ελέγχου.
        - Απλό Μπουτόν χωρίς λαμπάκι (1 ή περισσότερα αν θέλουμε) της σειράς επιλογής μας.
        - Το Μπουτόν θα μπει στη θέση που υπήρχε ο διακόπτης του κρυφού φωτισμού.
_________________________________________________________________________________________________________________

Δ': Υπολογισμός και επιλογή των Drivers Dali Touch Dim.
        - Συνδυασμός από 24V Dali Drivers με λειτουργία Touch Dim, 1-Channel (αφού έχουμε μονόχρωμη ταινία),
          τόσα όσα, το άθροισμα τους σε Watt να υπερκαλύπτει τα συνολικά Watt της εγκατάστασης.
          (μπορούμε να βάλουμε έως και 20 drivers Max που θα Dim-άρουν από το ίδιο Μπουτόν)

          Επιλέγουμε συνδυασμούς μεταξύ των παρακάτω Drivers:

SKU: 465010045 (max 50W , 1-Channel)	MPN: 4062172177962
SKU: 465010046 (max 80W , 1-Channel)	MPN: 4062172177986
SKU:  465010025 (max 160W , 1-Channel)	MPN: 4062172178006

        Ομαδοποιούμε τα 5-μέτρα κομμάτια της ταινίας σε ομάδες μικρότερες των 160W,
        αφού το μεγαλύτερο Driver είναι έως 160W.

        Για να διευκολυνθούμε στην ομαδοποίηση των κομματιών και στην σωστή επιλογή των Drivers:
        Υπολογίζουμε τα Watt ανά 5μετρο και έτσι θα έχουμε: (9,6 x 5 = 48W θα είναι το κάθε 5μετρο)
        Επίσης, για όλη την περίμετρο θα χρειαστούμε: 25m/5m = 5 κομμάτια.
        Άρα μπορούμε να τα ομαδοποιήσουμε σε 2 ομάδες ως εξής:
        Tα 3 πρώτα κομμάτια μαζί (αφού δεν ξεπερνούν τα 160W), και τα 2 τελευταία μαζί.

        Άρα: 48W + 48W + 48W + 48W + 48W.
        Οπότε θα χρειαστούμε:
        Για 48W x 3 = 144W     Άρα επιλέγουμε ένα Touch Dim Driver 160W και
        Για 48W x 2 = 96W       Άρα επιλέγουμε πάλι ένα Touch Dim Driver 160W

        Καλό θα είναι το σκεπτικό της ομαδοποίησης που κάναμε να το πούμε στον ηλεκτρολόγο, ώστε
        να ξέρει πόσα και ποιά κομμάτια θα συνδέσει σε ποιό Driver.

        Άρα τελικά θα χρειαστούμε:
        2Τεμ Driver Touch Dim 465010025 (max 160W , 1-Channel)


_________________________________________________________________________________________________________________

Εδώ τελειώνει η δουλειά μας και απομένει η σωστή εγκατάσταση των υλικών από τον ηλεκτρολόγο.

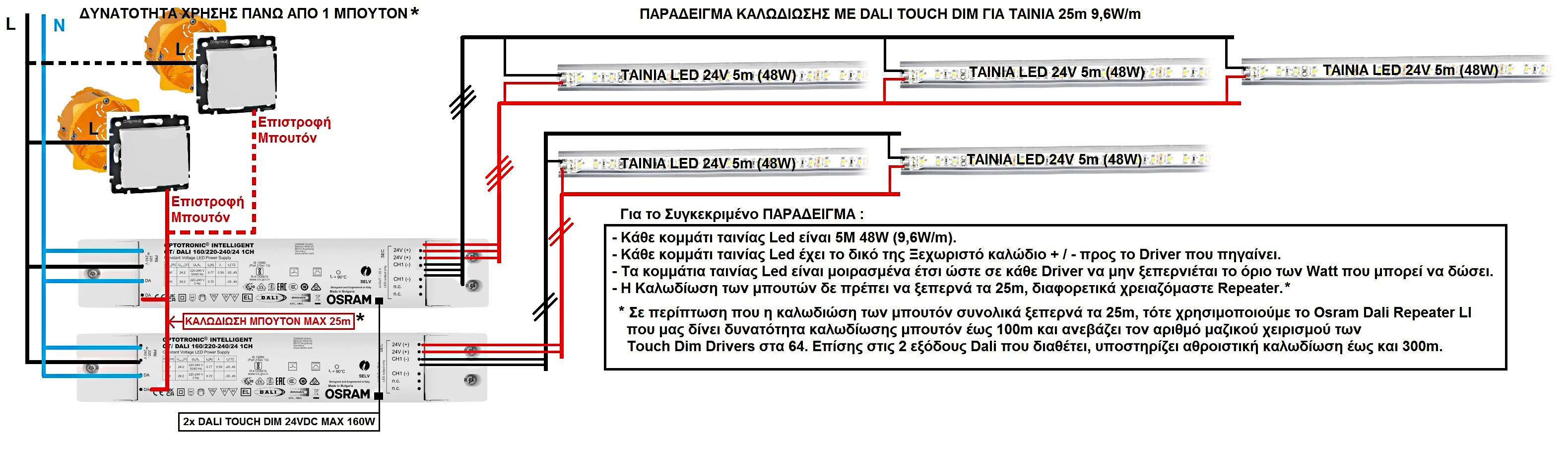

Ενδεικτικά για το συγκεκριμένο παράδειγμα, παρατίθεται το σχέδιο της καλωδίωσης ΕΔΩ.

Ακολουθώντας την ίδια μεθοδολογία, πρακτικά μπορούμε να dim-άρουμε ταυτόχρονα, όσα μέτρα ταινίας θέλουμε,
καθώς από το ίδιο μπουτόν μπορούμε να έχουμε τον έλεγχο σε έως και 20 Drivers Dali Touch Dim.

Η συνολική καλωδίωση των μπουτόν δεν πρέπει να ξεπερνά τα 25m. Αν η καλωδίωση είναι μεγαλύτερη,
τότε θα πρέπει να χρησιμοποιήσουμε το Osram Dali Repeater LI ως ενδιάμεσο (SKU: 465164134 , MPN: 4008321292599)
με το οποίο θα μπορούμε να έχουμε μήκος καλωδίωσης μπουτόν έως 100m και μήκος καλωδίωσης Dali έως 300m.
(Βλέπε σελ. 4, σχέδιο "2" του Manual για τρόπο σύνδεσης).
Επίσης με τη χρήση του Repeater LI μπορούμε να έχουμε ταυτόχρονο χειρισμό Touch Dim σε έως και 64 Drivers
αντί για έως 20 που έχουμε χωρίς τη χρήση του.
Επίσης τα Repeater LI μπορούν να συνδεθούν και σε σειρά ώστε να πετύχουμε ακόμη μεγαλύτερη απόσταση καλωδίων Dali
(300m για κάθε Repeater).


Περιγραφή του Osram Dali Touch Dim Controller 12V / 24V / 48V: SKU: 465334380 , MPN: 4062172166010

Το πλεονέκτημα που δίνει το συγκεκριμένο controller είναι ότι μπορούμε να χρησιμοποιήσουμε όποια ταινία θέλουμε
μεταξύ 12V, 24V ή 48V, συνδέοντας στην είσοδό του, το ανάλογο DC τροφοδοτικό.

Επίσης δίνει το πλεονέκτημα όταν έχουμε μεγάλα μήκη που θέλουμε να φωτίσουμε.
Χαρακτηριστικό είναι ότι με 1 τέτοιο Controller και χρησιμοποιώντας μια από τις Ταινίες Led 48V
(SKU: 655033135 IP20 2700K 530Lm/m ή SKU: 655033152 IP67 2700K 530Lm/m) και συνδέοντας το ανάλογο
τροφοδοτικό σε Watt, μπορούμε να έχουμε μονοκόμματη ταινία έως και 40m ώστε να φτάσουμε το όριο 240Watt του
συγκεκριμένου Controller. Όσο για τις συγκεκριμένες ταινίες, ο κατασκευαστής δίνει προδιαγραφή έως και 50m ανά κομμάτι.

Δυνατότητα ταυτόχρονου χειρισμού σε έως και 16 Controller μαζικά από το ίδιο μπουτόν, αρκεί η καλωδίωση των μπουτόν
να μη ξεπερνά τα 25m. Σε περίπτωση που τα controller είναι σε απόσταση μεταξύ τους και άρα τα καλώδια των κοινών μπουτόν
ξεπερνούν τα 25m, πρέπει να χρησιμοποιήσουμε μαζί και το Dali Repeater LI, ως ενδιάμεσο (SKU: 465164134 , MPN: 4008321292599)
με το οποίο θα μπορούμε να έχουμε μήκος καλωδίωσης μπουτόν έως 100m και μήκος καλωδίωσης Dali έως 300m
(από Repeater έως το Controller). (Βλέπε σελ. 4, σχέδιο "2" του Manual για τρόπο σύνδεσης).

Παρακάτω μερικά τροφοδοτικά 48VDC:

SKU: 655033115 (max 150W)	MPN: ERP-150-48
SKU: 655033114 (max 350W)	MPN: ERP-350-48

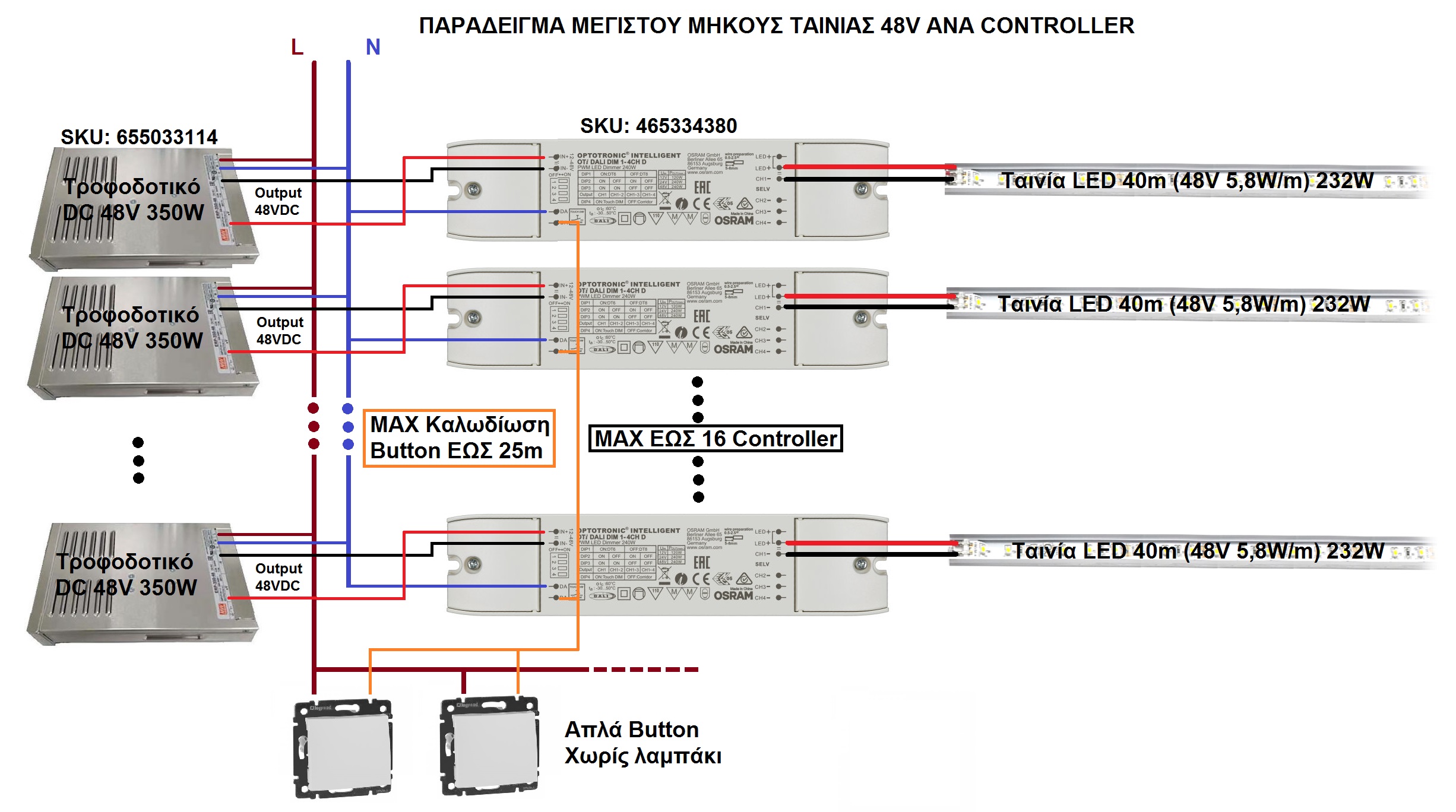

- Για να δεις το γενικό διάγραμμα καλωδίωσης του συγκεκριμένου Controller (χωρίς τη χρήση Repeater) πάτησε ΕΔΩ

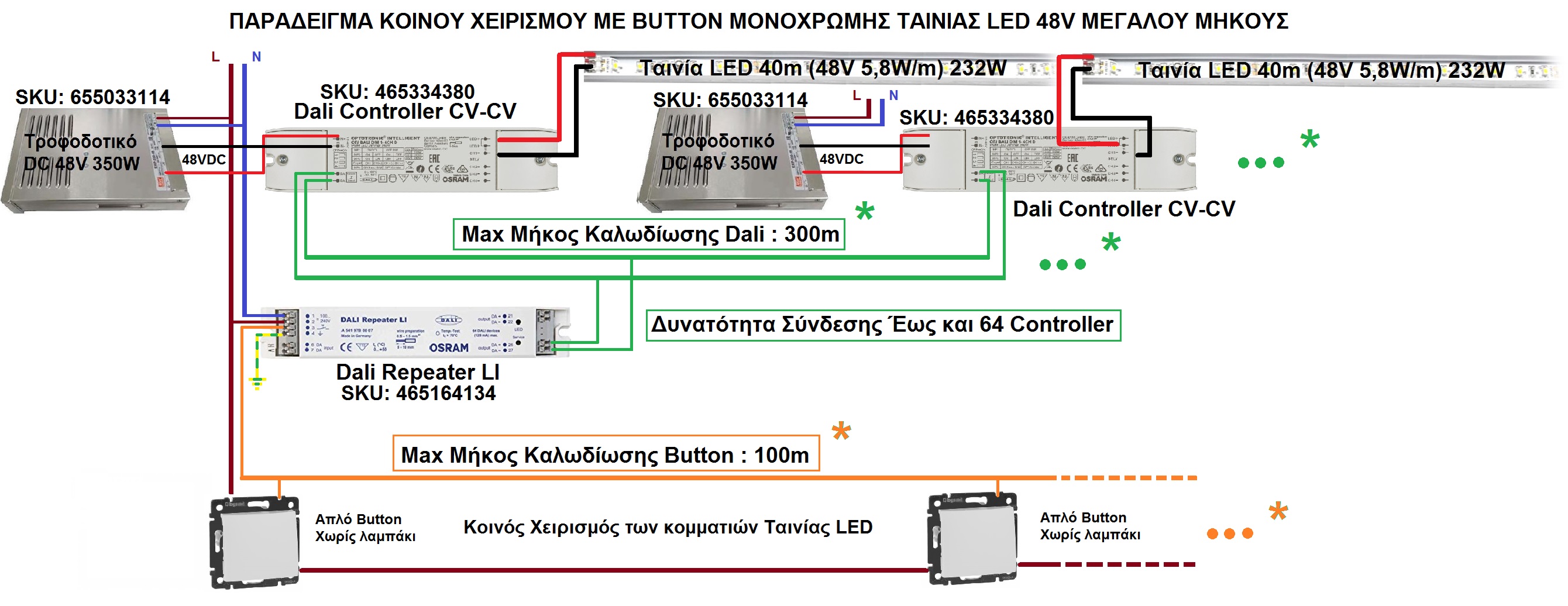

- Για να δεις το γενικό διάγραμμα καλωδίωσης του συγκεκριμένου Controller (με χρήση Repeater) πάτησε ΕΔΩ
