Berechnungsprogramme in Javascript
nur wohlwollende Kommentare bitte unter:
Die Berechnungsprogramme sind in "Javascript" geschrieben. Sie laufen normalerweise unter jedem Browser wie Microsoft Internet Explorer, Firefox oder Linux Konquerer. Manchmal ist ein Freischalten des Browsers f�r Java erforderlich! (Beim MS IE5 geschieht das z.B. durch die die Men�leisten Extras - Internetoptionen - Sicherheit - Stufe anpassen - Scripting aktivieren). Am besten anklicken und ausprobieren, was passiert:
Berechnet werden:
Hier das Programm, das in der CQ DL 11/2004 abgedruckt wurde:
Berechnung der Verk�rzungsspulen einer Dipol Antenne, wenn die Betriebsfrequenz f, die Spannweite und der Plazierungsabstand von der Mitte gegeben sind
Verk�rzungsinduktivit�ten f�r den Dipol

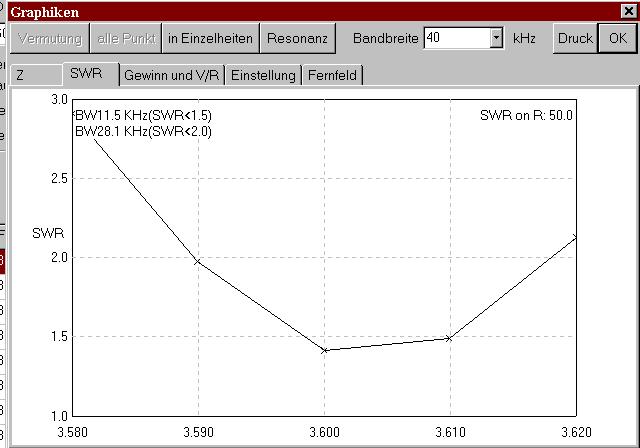

Inzwischen habe ich das Antennenberechnungsprogramm MMANA kennen- und sch�tzen gelernt. Mit diesem habe ich das Stehwellenverh�ltnis (SWR) einer Antenne zeichnen lassen, die von mir f�r das 80m Amateurfunkband gebaut wurde (ein mittengespeister Dipol, der mit je zwei in der Mitte angebrachter Spulen auf eine Gesamtl�nge von 14,4 m verk�rzt wurde):
Tats�chlich stimmen Praxis und Theorie (ausnahmsweise) �berein: die berechnete schmale Bandbreite von ca 30 KHz konnte genau auf den berechneten Frequenzen best�tigt werden! Probieren wird also unn�tig!
ANMERKUNG: Letztes Jahr erschien in der amerikanischen Klubzeitung "QST" ebenfalls ein Artikel �ber die Verk�rzung von Dipolen von Luiz Lopes, CT1EOJ. Die Ergebnisse seiner Berechnung differieren erheblich von derjenigen von Jerry Hall, K1PLP, die ich zugrunde gelegt habe. Daraufhin wurde Luiz von mir angesprochen, seine Formel zu �berpr�fen. Seine Antwort war, das er das tun wolle. Ich empfehle den Lesern, es mit meiner (bzw die von K1PLP) Berechnung zu versuchen, da diese in der Praxis �berpr�ft wurde und "stimmt"! K1PLP hat seine Formel �ber mehrere Jahre hin entwickelt und in zahllosen Experimenten �berpr�ft !
Dieses Programm berechnet die Spuleabmessungen f�r den verk�rzten Dipol!<
Berechnung der Verk�rzungsspulen bei gegebener Induktivit�t (einlagige Zylinder-Bewicklung)
Hier noch die Thomsonsche Schwingungsformel:
Frequenz eines LC-Schwingkreises
