HF-17596

PROJECT: HF-17596
TYPE: PNE5
DESCRIPTION: TV SIF module
BRAND: ?
STATUS: n y
PROJECT START DATE:
LOCALISATION: RQ
DOCUMENTATION: Konstrukcje-3 str.29
PCB: TPD57596
DIMENSIONS:
HARDWARE VERSION: 1.00

HF-17596 version 1

Project Info

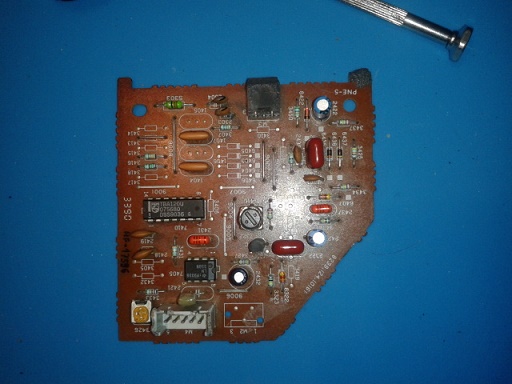

Moduł fonii różnicowej na TBA120U i LM358 do przeróbki na odbiornik homodynowy.
W przeszłości przerobiłem kilka modułów tego typu. Mają one swoje wady takie jak z reguły większe romiary PCB, ale odpowiednim montażem można przystosować płytkę do nowej roli...

Esperymentowałem z wieloma układami TV z myślą przystosowania ich do roli odbiorników homodynowych ale nie zawsze uzyskiwane rezultaty mnie zadowalały, niektóre układy mają zbyt słabe parametry do tego celu, np. HF-17104

Z innymi poszło natomiast całkiem dobrze: HF-1720

Update: Po wstępnych przeróbkach doszedłem do wniosku że upakowanie elementów na tej płytce jest tak złe że podjąłem decyzję o demontażu modułu. Moduł nie nadaje się do wykonania produkt-detektora.

Update2: Zdemontowany. Płytka TPD57596 przekazana do rezerwy.
