3.0.- APARATOS DE MEDIDA.

Ahora es preciso presentar el conjunto de dispositivos encargados de llevar a cabo la supervisión y control de todas y cada una de las medidas electrónicas. Esta misión la llevan a cabo los polímetros, también llamados multimetros o, de forma abreviada, voltímetros (aunque medir voltios no sea la única misión que pueden llevar a cabo).

El aspecto de estos aparatos se ha visto afectado también por el auge de las nuevas tecnologías. La aparición de los dispositivos denominados digitales -a los cuales prestaremos luego toda la atención que se merecenhan dividido el mundo de los polímetros en dos apartados bien diferenciados: los polímetros digitales y los analógicos.

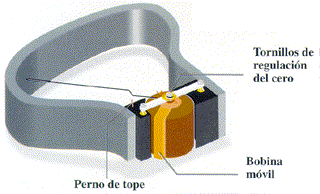

Los polímetros más antiguos son los conocidos como de aguja. Esta definición es lo suficientemente intuitiva como para facilitarnos su identificación en la figura que acompaña estas líneas. Su constitución interna se basa en una aguja adosada al mecanismo de bobina móvil que está sometido a un cierto campo magnético. Dicho campo magnético es función de la corriente que lo crea, la cual viene dada directamente por la magnitud a medir por nuestro polímetro.

Los polímetros más modernos son los denominados digitales y se pueden reconocer a simple vista porque su indicación viene dada en forma numérica sobre un visualizador. El tipo más común de los visualizadores también llamado DISPLAY es el conocido como LCD o display de cristal líquido.

Como ya hemos observado antes, por medio del polímetro podemos controlar -o más exactamente, medir- las diferentes magnitudes eléctricas. Si nos fijamos en el medidor de aguja podemos ver que posee diferentes graduaciones sobre el fondo en que se mueve dicha aguja. Tales graduaciones responden comúnmente al nombre de escalas de medida. Por ejemplo, podemos observar que una de las escalas posee en uno de sus extremos la inicial V. Dicha escala nos permitirá tomar medidas de tensión directamente en voltios. La escala serigrafiada con una A (o bien con mA.) nos sirve para medir corrientes eléctricas en su unidad asociada, es decir, el amperio (o, como veremos más adelante, en su unidad derivada: el miliamperio o mA.)

La medida de otros parámetros relacionados con la electrónica también es posible. Podemos medir, si así lo deseamos, la resistencia eléctrica. Para ello haremos uso de la escala etiquetada como W y cuya unidad, como ya hemos indicado, es el ohmio.
