PLATAFORMA |
|
|

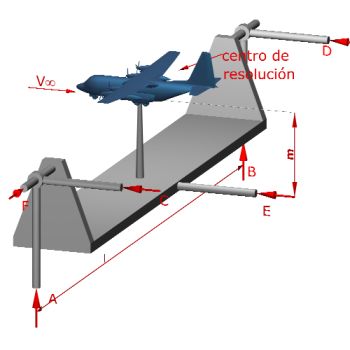

La balanza de horquilla o de yugo presenta la ventaja sobre la
plataforma que los momentos son leídos respecto del modelo ya que el
centro de reducción está sobre aquel. Sin embargo, y por sus propias
características, el diseño en horquilla conduce a mayores
deformaciones que en el de plataforma, particularmente en el momento de
cabeceo y en la fuerza lateral.
Dado que la estructura de la balanza debe superar el ancho de la cámara de ensayos a fin de que los dos brazos superiores para la resistencia aerodinámica queden en posición apropiada, resulta un brazo de palanca para la guiñada excepcionalmente largo. Los altos pilares de soporte están sujetos a grandes deflexiones. |
|
|
Una vez más las fuerzas finales resultan de sumatorias: La
resistencia es la suma de tres fuerzas, y la sustentación la suma de
dos. La balanza de horquilla entrega el momento de cabeceo a través de
las barras de resistencia en lugar de las de sustentación. para esta
balanza las fuerzas y momentos aerodinámicos son:
|
|

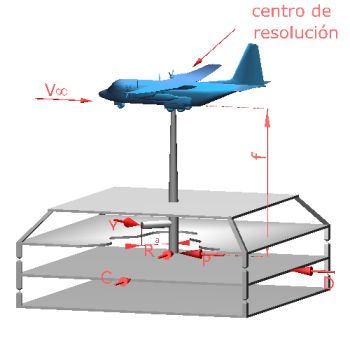

| El ingenioso diseño de la balanza piramidal permite que no tenga los inconvenientes que usualmente tienen las balanzas de plataforma y de horquilla. Sin embargo, aparecen otras dificultades.Las ventajas que presenta una balanza piramidal son, la lectura de los momentos se realiza alrededor del centro de resolución, las seis componentes son inherentemente separadas y leídas en forma independiente y directa a través de seis unidades de medición. | |
|
Entre los inconvenientes de una balanza piramidal figuran, la
alineación de los barrales inclinados es tan crítica que tanto la
construcción, como la calibración resultan muy complicadas y las deformaciones de los barrales inclinados pueden cambiar la alineación,
haciendo que los momentos leídos no sean precisos. Las fuerzas y
momentos en la balanza piramidal son los siguientes:
|
|
