SOPORTE
- Soporte para modelo
- Plataforma o estructura flotante para mantener el soporte y para tomar las fuerzas actuando sobre el modelo
- Sistema mecánico para separar mecánicamente las componentes de las fuerzas transferidas a la plataforma flotante
- Elementos sensores de fuerza o dinamómetros entre el sistema y puntos vinculados a “tierra”.
- Mecanismos de cambio del ángulo de ataque y deslizamiento del modelo.

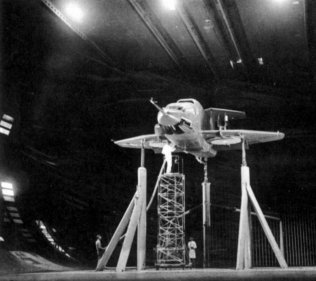

La finalidad del soporte del modelo es sostener y posicionar correctamente el modelo en la cámara de ensayo del túnel de viento, y debe reunir las siguientes características:
- Muy buena rigidez
- Baja interferencia en el flujo alrededor del modelo
- Facilidad de montaje y desmontaje del modelo
- Posibilidad de variar el ángulo de incidencia
- Montaje con cables o cintas
- Columna simple
- Columna simple con horquilla
- 2 columnas lado a lado más un cable
- 2 columnas en tandem
- 3 columnas
- Montaje de punta de ala
- Montaje de medio modelo en el piso
- Bayoneta
En el Apéndice A se puede observar ilustraciones de los distintos tipos.
