แบบของอากาศยานไร้นักบิน ยูเอวี

1 UAV เฉพาะกิจ (TASK  FORCE UAV)  แบ่งออกเป็น 2 ประเภท คือ

• MAV (MICRO  AIR VEHICLE)  จะใช้กับหน่วยระดับกองพันลงมา  มีขนาดประมาณ 15  ซม.(ขนาดฝ่ามือ) รัศมีปฏิบัติการ 10  กม.นานประมาณ  1  ชม. (ปัจจุบันอยู่ระหว่างการทดสอบ)
• SMALL OR MINI UAV เป็น UAV ขนาดเล็ก น้ำหนักประมาณ 25  ปอนด์   รัศมีปฏิบัติการ 20 – 25  กม.นานประมาณ 2 ชม.สามารถนำพาด้วยบุคคลได้   (ปัจจุบันอยู่ระหว่างการทดสอบ)

2  UAV ที่ใช้งาน ทางยุทธวิธี  แบ่งออกเป็น 3 ประเภท คือ

      UAV  ระยะใกล้  (UAV - CLOSE RANGE)  หรือ TUAV  [Tactical - UVA]

• UAV  ระยะใกล้ ใช้งานทางยุทธวิธี มีระยะปฏิบัติการ 50  กม. ในกองทัพบกสหรัฐฯ จะบรรจุอยู่ใน ตอน UAV  หมวดปฏิบัติการ  กองร้อยข่าวกรองทหาร
•  แบบของ UAV  ระยะใกล้ เช่น  SHADOW 200 , OUTRIDER



  SHADOW 200 ความยาวปีก 3.89 เมตร ความยาวของลำตัว 3.41  เมตร สูง 1.25 เมตร  น้ำหนักบรรทุก27.2 กิโลกรัม น้ำหนักจากแท่นปล่อย 149  กิโลกรัม ความเร็วสูงสุด 123 น๊อต ,เพดานบิน 15,000 ฟุต บินได้นาน 5 ชม.

  OUTRIDER  ความยาวปีก 3.38 เมตร ความยาวของลำตัว 2.84  เมตร สูง 1.25 เมตร น้ำหนักเปล่า 63.5  กิโลกรัม น้ำหนักบรรทุกสูงสุด 193 กิโลกรัม ความเร็วสูงสุด 120 น๊อต ,เพดานบิน 15,000 ฟุต บินได้นาน 4.5 ชม.

       UAV  ระยะสั้น (UAV- SHORT RANGE)

• UAV  ระยะสั้น มีระยะปฏิบัติการ 200 – 300  กม.บรรจุใน กองทัพบก และกองทัพเรือสหรัฐฯ
•  แบบของ UAV ระยะสั้น เช่น HUNTER (ใช้ใน ทบ.) , PIONEER (ใช้ใน ทร.)
  HUNTER  (UAV- SHORT RANGE) เป็นเครื่องมือข่าวกรอง ประเภทข่าวกรองทางการภาพ  คือใช้อากาศยานไร้นักบิน ติดกล้องถ่ายภาพ แล้วถ่ายทอดมายังสถานีภาคพื้นดินในเวลาที่เป็นจริง สนับสนุนภารกิจ  ลาดตระเวน การข่าวกรอง การเฝ้าตรวจ และการค้นหาเป้าหมาย ที่เรียกว่า ระบบ RISTA [RECONNAISSANCE  INTELLIGENCE SURVEILLANCE  TARGET ACQUISITION] ความยาวปีก 8.9 เมตร ความยาวของลำตัว 7 เมตร สูง 1.7 เมตร น้ำหนักเปล่า 590 กิโลกรัม น้ำหนักบรรทุกรวม 725 กิโลกรัม ความเร็ว 109 น๊อต ,เพดานบิน 15,000  ฟุต บินได้นาน 12  ชม
  สามารถวิ่งขึ้นจากทางวิ่งหรือจากแท่นส่งได้

  HUNTER	HUNTER

      UAV  ENDURANCE  [ E- UAV]

• UAV  ที่สามารถบินได้นาน  เป็น UAV ของ กองทัพอากาศสหรัฐ ฯ
• ปัจจุบันมีอยู่  3  แบบ คือ

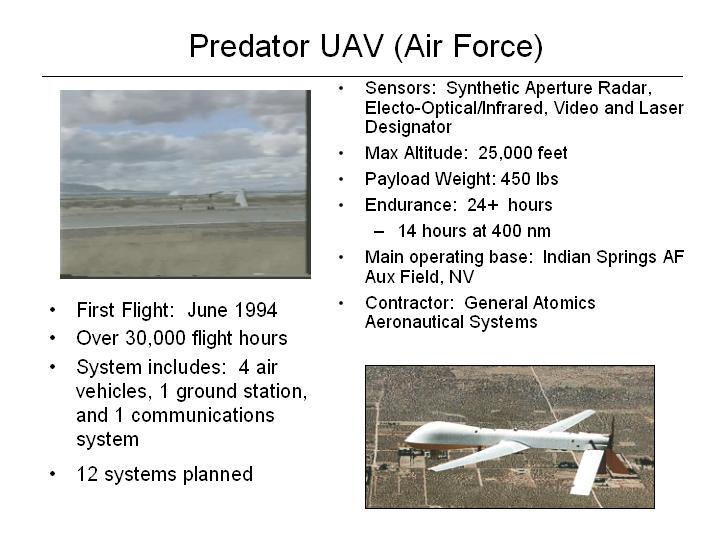

• PREDATOR เป็น UAV ที่สามารถบินอยู่ได้นาน ความสูงปานกลาง (MEDIUM  ALTITUDE ENDURANCE- MAE )  ที่พัฒนามาจาก HUNTER  มีระยะปฏิบัติการ 300 – 650 กม., ความยาวปีก 12.7 เมตร ความยาวของลำตัว 8.14 เมตร น้ำหนักบรรทุกรวม 686 กิโลกรัม ความเร็ว 70 น๊อต ,เพดานบิน 25,000  ฟุต บินได้นาน 24  ชม


  PREDATOR

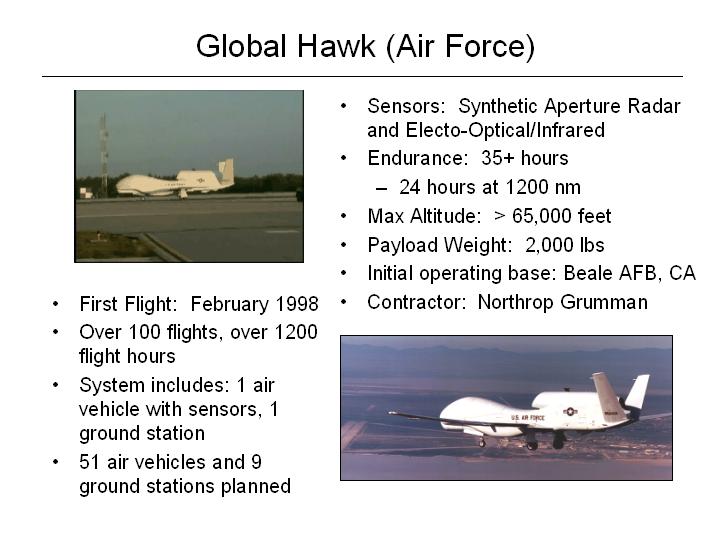

• GLOBAL HAWK เป็น UAV. ที่สามารถบินอยู่ได้นาน ความสูงสูง ( HIGHT  ALTITUDE ENDURANCE- HAE )  ความยาวปีก 35.4 เมตร ความยาวของลำตัว 13.5  เมตร น้ำหนักเปล่า 3,850  กิโลกรัม น้ำหนักบรรทุกรวม 10,400 กิโลกรัม ความเร็ว 350 น๊อต ,เพดานบิน 20,000-65,000  ฟุต บินได้นาน 34 ชม.


  GLOBAL HAWK

• DARK STAR เป็น UAV ที่ปฏิบัติการในเชิงรุก ที่ออกแบบขึ้นมา เพื่อที่จะสามารถบินเจาะเข้าไปในพื้นที่ข้าศึกที่มีระบบเรดาร์เฝ้าตรวจ ที่มีประสิทธิภาพสูงได้ ความยาวปีก 21 เมตร ความยาวของลำตัว 4.6  เมตร สูง 1.5 เมตร น้ำหนักเปล่า 1,980  กิโลกรัม น้ำหนักบรรทุกรวม 3,900 กิโลกรัม ความเร็ว 300 น๊อต ,เพดานบิน 15,200-50,000  ฟุต บินได้นาน 12 ชม.


  DARK STAR

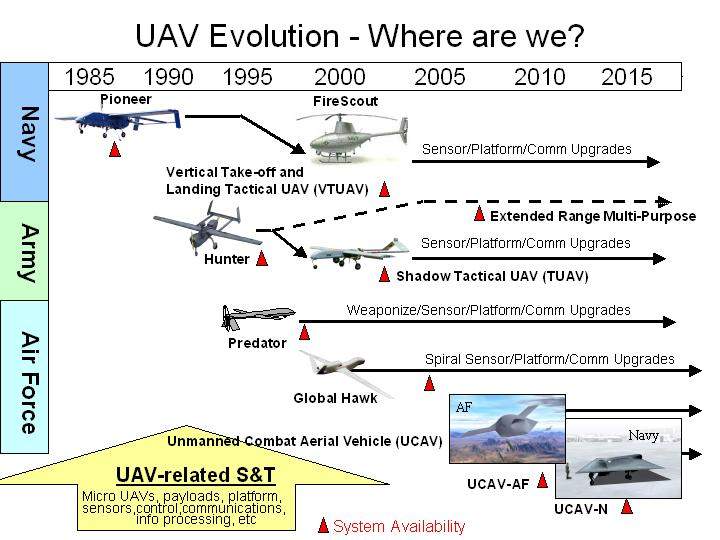

พัฒนาการของอากาศยานไร้นักบิน (ยูเอวี)

อากาศยานไร้นักบิน (ยูเอวี) ของกองทัพบกไทย
กองทัพบกไทย เรียกว่า เครื่องบินตรวจการณ์ขนาดเล็กควบคุมระยะไกลโดยไม่ใช้เครื่องบิน เป็นยูเอวี รุ่น Searcher ของประเทศอิสราเอล
จำนวน 4 เครื่อง จัดอยู่ในกองร้อยค้นหาเป้าหมาย  อ.เมือง จ.ลพบุรี ใช้เครื่องยนต์ลูกสูบ 47 แรงม้า ความยาวปีก 7.65 เมตร ความยาวของลำตัว 5.1  เมตร สูง 1.25 เมตร น้ำหนักเปล่า 1,980  กิโลกรัม น้ำหนักบรรทุก 68 กิโลกรัม น้ำหนักวิ่งขึ้น/แท่นปล่อย 400 กิโลกรัม ความเร็วสูงสุด 110 น๊อต ,เพดานบิน 17,000 ฟุต บินได้นาน 12 ชม.สามารถวิ่งขึ้นจากทางวิ่งหรือจาก RATO booste การกลับมาลง ใช้ได้ทั้งทางวิ่ง,ร่มและตาข่าย ระบบการควบคุมและนำร่อง ใช้ระบบบินอัตโนมัติโดยใช้ระบบวิทยุควบคุม สำรอง

ยูเอวี รุ่น Searcher
