REBREATHER DE CIRCUITO FECHADO MANUAL |
|
|
|
L�szl� Mocs�ri |
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
Entre 2006 e 2007 levado pelo entusiasmo do sucesso do meu primeiro modelo semifechado e da possibilidade de agregar um cilindro de oxig�nio tornando-o um RCF, foi que decidi produzir um RCF manual, dentro dos moldes e conceitos b�sicos de um bom rebreather a semelhan�a dos que existem no mercado.
O Filtro foi constru�do em alum�nio a partir do corpo de um cilindro S80. A tampa do filtro inicialmente foi desenvolvida inicialmente no formato c�nico com uma v�lvula de demanda (regulador 2� est�gio) integrada. N�o ficou boa! Durante os testes de piscina a localiza��o desta v�lvula de demanda (atr�s da nuca) oferecera uma importante resist�ncia inspirat�ria quando fora solicitada. Resolvi muda-la para sobre os ombros anexa ao contrapulm�o inspirat�rio, e o resultado foi muito bom.
Os contrapulm�es ficam sobre os ombros oferecendo assim menor resist�ncia respirat�ria. O canister � do tipo axial que possibilita utilizar quantidades vari�veis de cal sodada em fun��o das necessidades. No fundo do Filtro coloquei 4 camadas de um tecido altamente absorvente (toalha usada em trilhas) para impedir que a �gua proveniente da condensa��o ou salgada que por ventura entre no circuito entre em contato com o absorvente.
O oxig�nio inicialmente fora adicionado ao circuito por meio de um flux�metro, mas devido a sua fragilidade substitu�-lo por uma v�lvula orificial de 100 micr�metros de di�metro que possibilita um fluxo de massa em torno de 0,7L/min a uma press�o diferencial de 8 bar. A cerca de cada 15 minutos a concentra��o do circuito � corrigida pela adi��o manual de oxig�nio. Caso a PPO2 esteja elevada expira-se a mistura pelo nariz e ao inspirar, o acionamento da v�lvula de demanda pelo contrapulm�o colapsado faz com que a PPO2 caia para n�veis desejados. |
|
|
|
 |
|
|
|

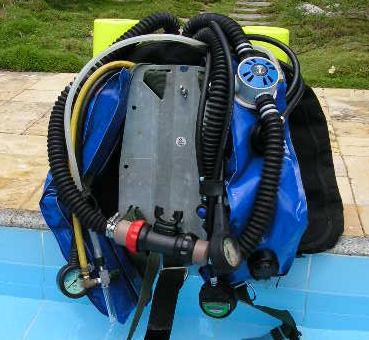

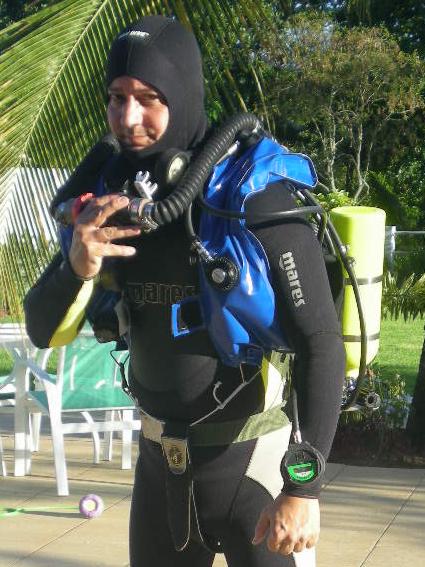

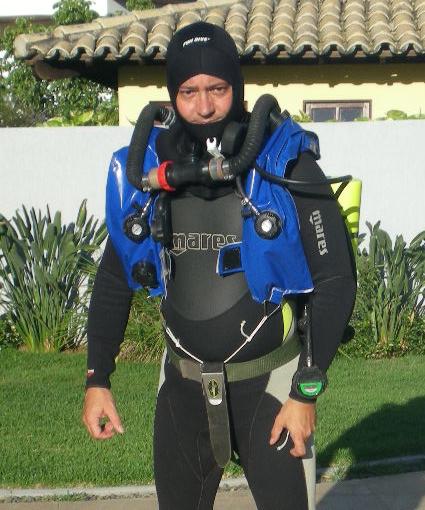

Vista frontal. Pode-se observar que utiliza um sistema de back plate e asa a semelhan�a de uma garrfa dupla. Os contra pulm�es s�o feitos em PVC azul. A direita da gravura, t�m-se o contrapulm�o inspirat�rio com a sua v�lvula de demanda acoplada. O sentido do circuito obedece o mesmo sentido que os ponteiros do rel�gio. Neste prot�tipo pode-se observar o flux�metro (abaixo e a esquerda - pr�ximo ao man�metro) que foi substituido pela v�vula orificial.
A DSV (Dive Surface Valve) � a mesma do Dolphin da Dr�ger assim como o PPO2 meter. Nos modelos atuais o PPO2 meter foi substituido pelo de 3 c�lulas da Shearwater. |
|
|
|
 |
|
|
|
 |
|
|
|

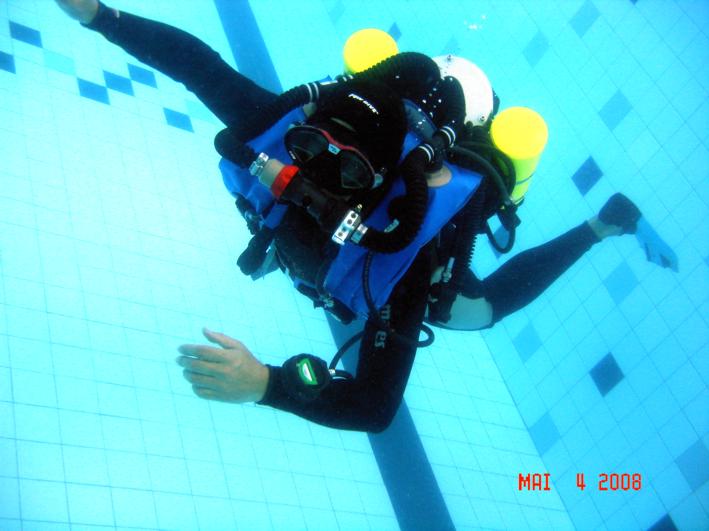

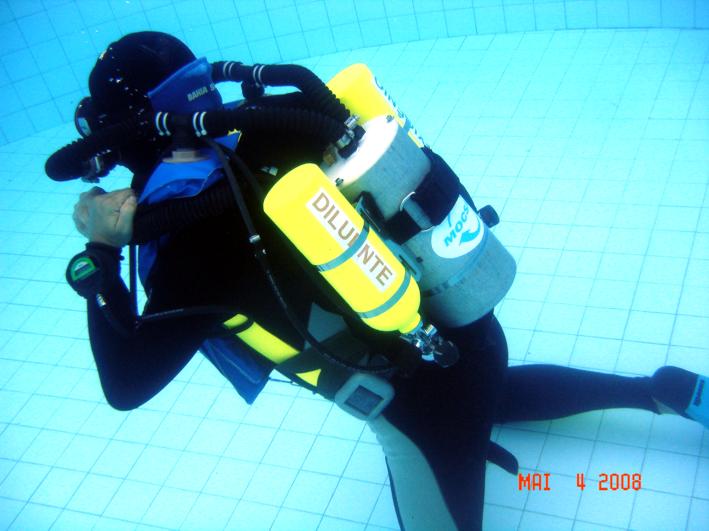

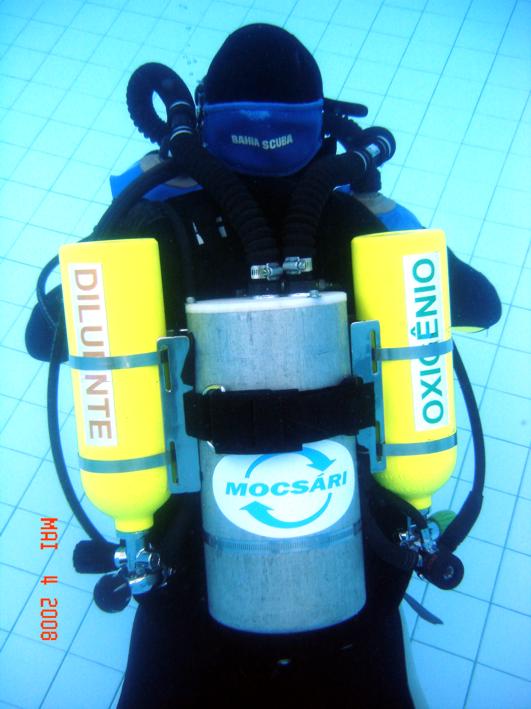

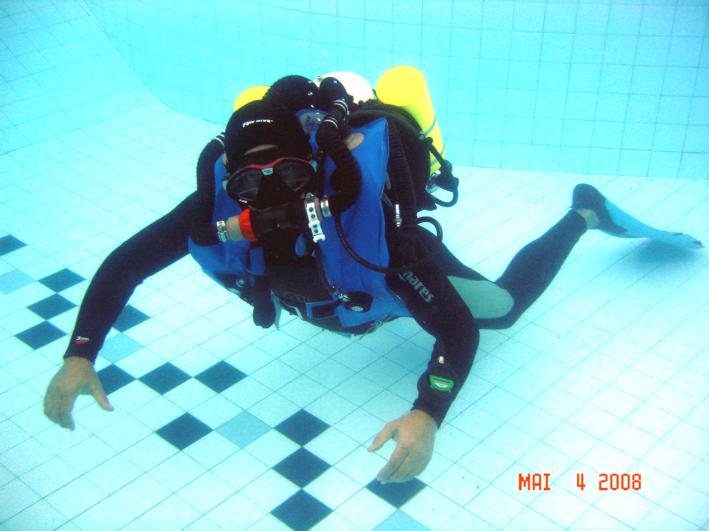

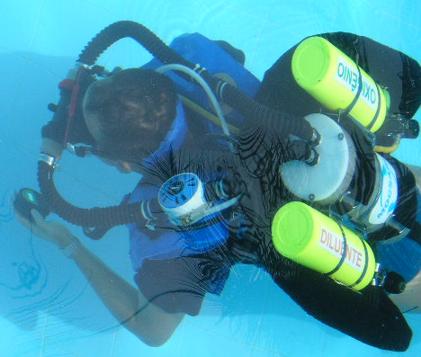

Teste de piscina. Neste teste passei 60 minutos submerso alternado atividade f�sica e repouso. |
|
|
|
 |
|
|
|

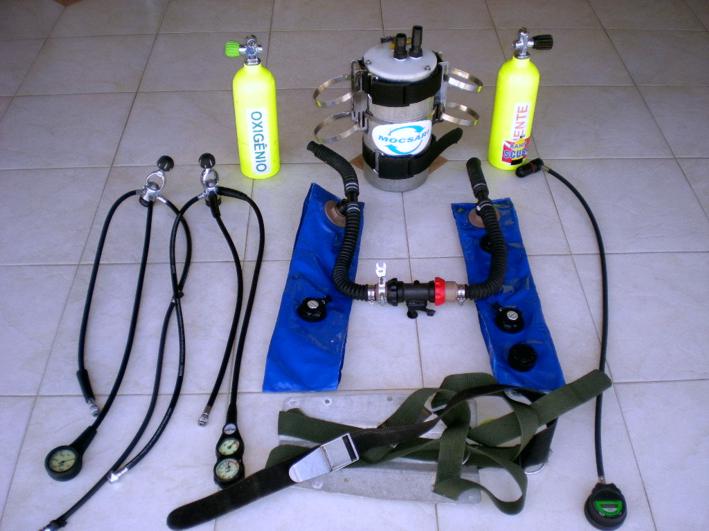

Rebrather desmontado |
|
|
|
 |
|
|
|
 |
|
|
|
|
|
 |
|
|
|
 |
|
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
 |
|
|
|
Constru��o e Montagem |
|
|
|
 |
|
|
|
 |
|
|
|
|
|
 |
|
|
|

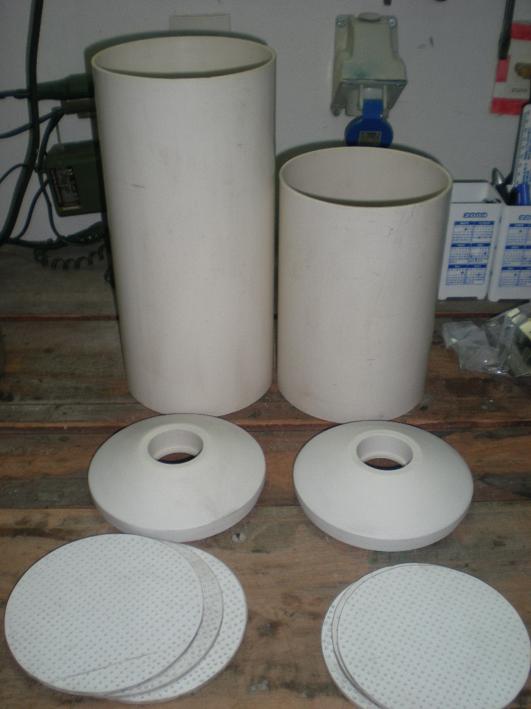

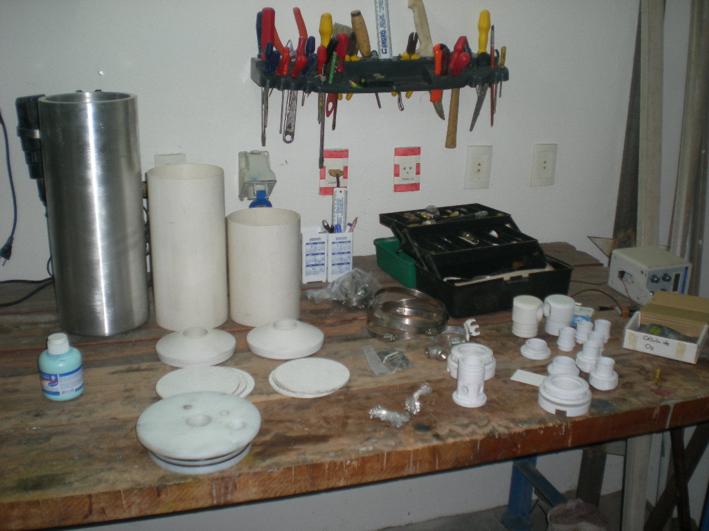

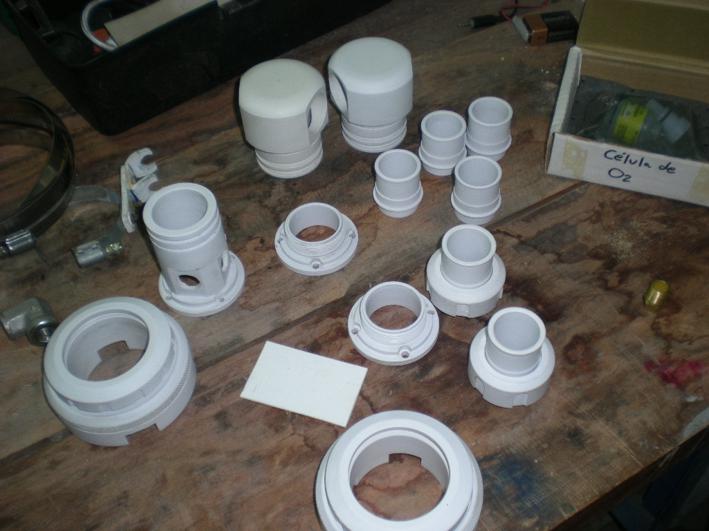

Grande parte das pe�as foram feitas em PVC torneado. A esquerda, pode-se observar todas as pe�as em PVC. A direita, os c�nisters desmontados em dois tamanhos um com a capacidade para 2,7 e outro com 4,3 litros de Calsodada.
Ao lado, tem-se os adaptadores para contrapulm�es, suporte das c�lulas, pe�as em �T� adaptadores de traqu�ia para a tampa do filtro. |
|
|
|
|
|
 |
|
|
 |
|
|
|
|
|
|

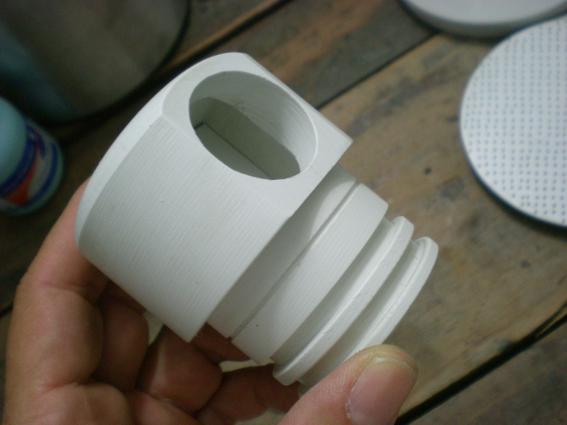

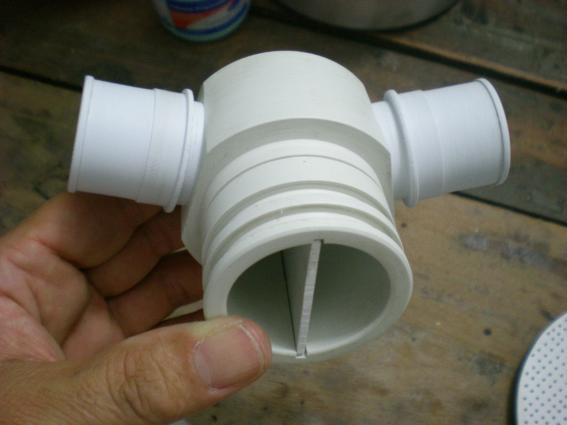

Pe�as em �T�. |
|
|
|
 |
|
|
|
 |
|
|
|
|
|
 |
|
|
|
 |
|
|
|
|
|

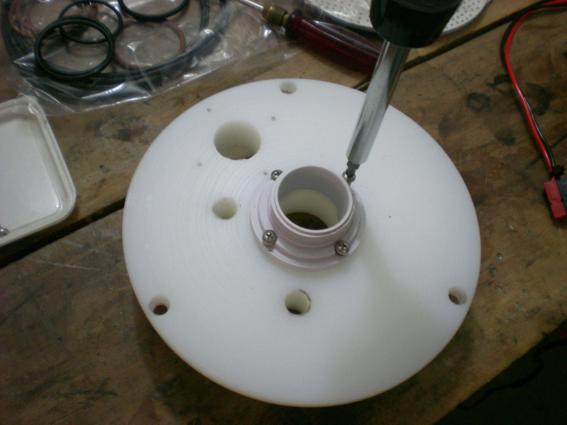

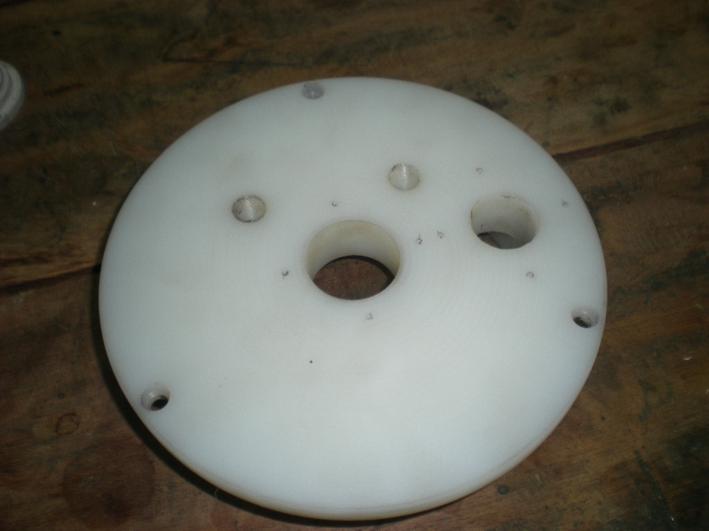

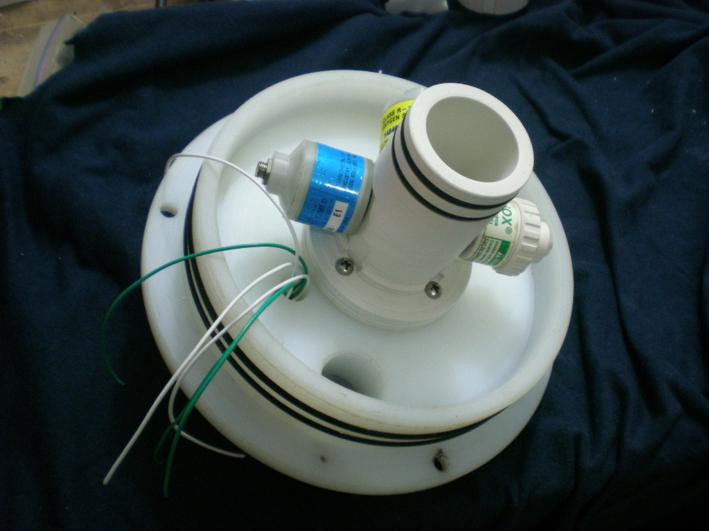

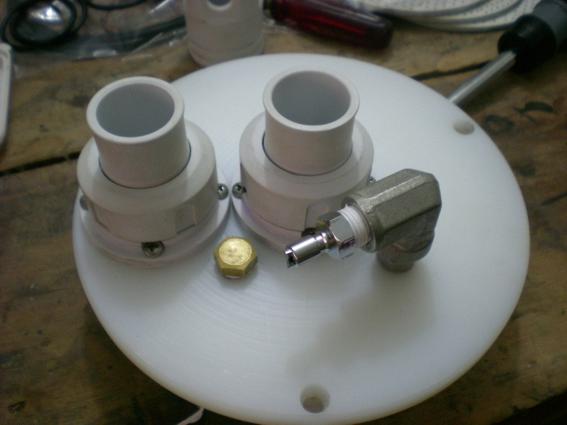

Montagem da tampa do filtro. No alto e a esquerda, a tampa bruta ap�s ser torneada. No alto e direita a montagem dos adaptadores das traqu�ias. A baixo e a esquerda a tampa com os adaptadores das traqu�ias e v�lvula orificial montada com um joelho de � e macho do engate r�pido igual ao usado nos coletes. � atrav�s desta v�lvula que o oxig�nio � admitido ao circuito em doses sub VO2. A baixo e a direita, a face interna da tampa do filtro, onde observa-se o suporte das c�lulas, as c�lulas de O2. |
|
|
|
 |
|
|
|

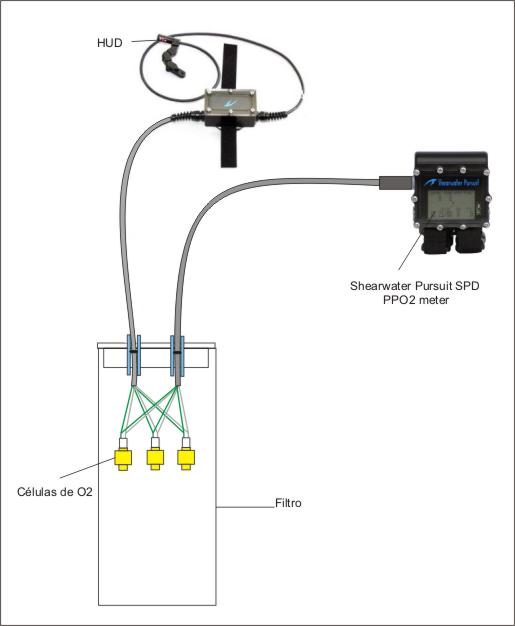

Para a an�lise do O2, 3 c�lulas s�o conectadas as um PPO2 meter e um HUD Head Up Display (monitor de PPO2 que fica junto a m�scara) da Shearwater. O esquema acima mostra como s�o feitas estas conex�es. |
|
|
|
Modelo Extremo |
|
|
|
 |
|
|
|
 |
|
|
|
|
|
 |
|
|
 |
|
|
|
|
|
|

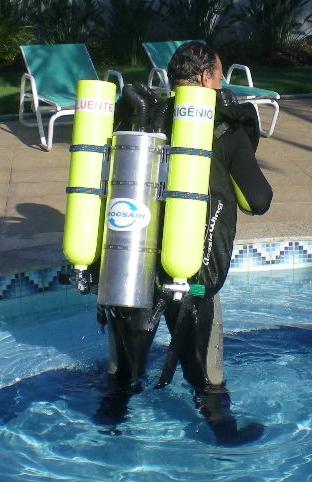

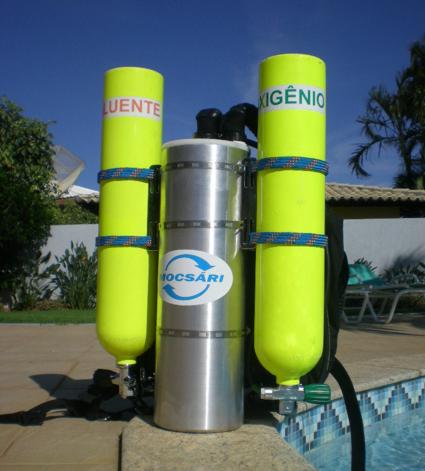

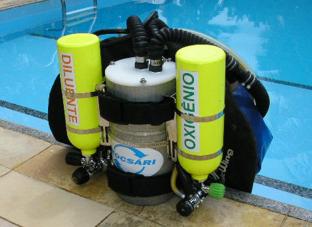

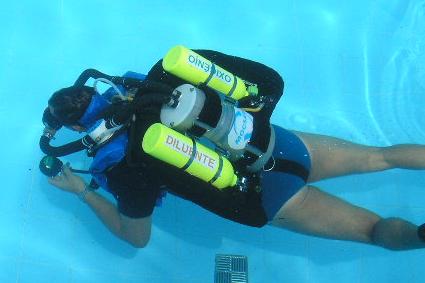

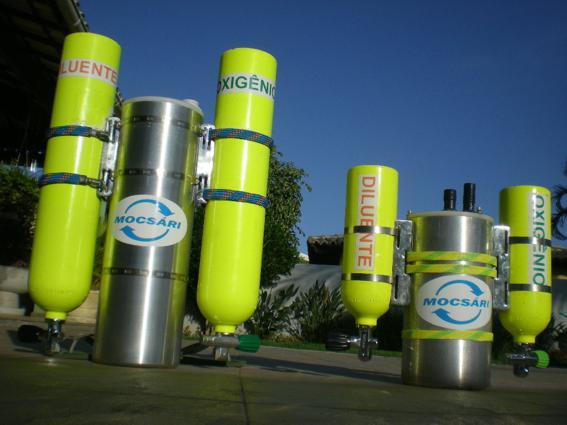

Modelo desenvolvido para mergulhos extremos de longa dura��o, diferenciando-se do anterior apenas por ter cilindros e c�nister maiores. Utiliza dois cilindros S40 sendo um para diluente e outro para o oxig�nio. Nos mergulhos curtos, pode-se dispensar at� cilindros de bailout, pois os pr�prios on board podem servir de bailout devido a sua alta capacidade. O c�nister tem a suporta 4Kg cal sodada convencional proporcionando uma autonomia de quase 6 horas a uma VO2 de 2L/min. |
|
|
|
Video sobre a constr��o do rebreather |
|
|
|
 |
|
|
|
 |
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
