INFRARROJO PASIVO WARNING® INALÁMBRICO - VÍA RADIOFRECUENCIA |
|
|
CARACTERÍSTICAS OPERATIVAS: DISTANCIA
DE DETECCIÓN : ANGULO
DE DETECCIÓN : 110º ALIMENTACIÓN
: Batería de 9V alcalina DURACIÓN

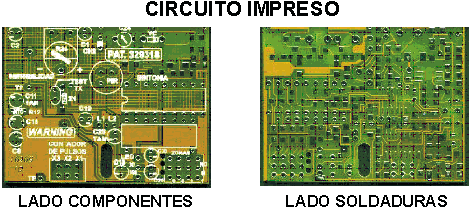

ESTIMADA DE CONSTRUÍDO CON COMPONENTES DE MONTAJE SUPERFICIAL (SMD). |
||
|
|
CARACTERÍSTICAS
TÉCNICAS: FUENTE DE ALIMENTACIÓN REGULADA: Permite igual performance con la batería entre 9V y 6V. COMPENSACIÓN DE TEMPERATURA : Regula la ganancia de los
amplificadores según la temperatura ambiente donde está instalado. (Las altas
temperaturas disminuyen la sensibilidad de detección). CONTADOR DE PULSOS DIGITAL - X1, X2, X3 : Produce el
disparo de alarma a la 1ª detección, a la 2ª, o a la 3ª. - Seleccionable mediante jumper. CONTROL DE SENSIBILIDAD : Hacia la izquierda menos, hacia
la derecha más. Recomendado dejarlo al medio. (Probar la detección en el
ambiente a proteger). ALTA INMUNIDAD CONTRA INTERFERENCIAS: De R.F. (Radiofrecuencia) y E.M.I. (Interferencias Electromagnéticas) |
|
|
CONSUMO
EN STAND-BY: Promedio estimado 3,0 µA (microamper). Pruebas de laboratorio determinaron los
siguientes consumos a medida que vá disminuyendo la
tensión de la bateria. Con
9 V = 3,7 µA - Con 8 V = 3,1 µA
(Lapso de mayor tiempo en su vida útil) - Por debajo de 7 V = 2,6 µA. El
rendimiento del I.R. es igual entre 9 V y 6 V. TRES
MODOS DE AVISO DE BATERÍA BAJA: 1) Estando cerca de los 7 V, el led testigo deja de brillar con la luz verde. 2) Habiendo
llegado a 7 V o un poco por debajo, comienza a brillar nuevamente, pero ahora
con luz roja, solamente durante la emisión del transmisor por el canal de
"batería baja". 3) Durante esta transmisión (pocos segundos) se
activa el buzzer en la central, indicando con su
sonido que es tiempo de reemplazarla. Esto sucederá cada vez que una persona
pase por el área de cobertura del I.R. Pasivo. Este
buzzer sonará con la central activada o desactivada
indistintamente. Cuando llegue este instante, aún dispone de 30 dias para reemplazarla. CARACTERÍSTICAS DEL TRANSMISOR: EMISIÓN
DE RADIOFRECUENCIA DE ALTA POTENCIA: Patentado (incluye resonador SAW). ALCANCE
DE TRANSMISION: Típicamente Esto
permite ubicar la central en cualquier ambiente, aún en el sótano, la terraza
u otra propiedad dentro del radio de alcance. TEST
DE TRANSMISIÓN : Permite verificar la intensidad de la señal que envía,
(nuestra central dispone de medidor de intensidad de campo). Colocando el jumper correspondiente la emisión es contínua,
para estos fines. TRANSMISIÓN
DE R.F. CODIFICADA: Posee un integrado codificador
de tres estados (Triestate) con lo que se consiguen
muchos miles de códigos distintos. QUINCE
ZONAS DISTINTAS DE EMISIÓN: Seleccionables mediante
4 jumpers (código BCD). BLOQUEO
INTELIGENTE DEL TRANSMISOR: Cuando ingresa al ambiente donde está instalado,
envía la señal de disparo a la central durante 3 segundos; luego, si
continúan los movimientos de personas en dicho ambiente, se bloquea y no
transmite. Solo lo hará nuevamente después de un minuto que no detecte
movimientos. De esta forma se consigue un notable ahorro de energía que sería
desperdiciada inútilmente. SINTONÍA
FINA A VARICAP: (opcional). Permite el ajuste de sintonía entre el transmisor
y el receptor de la central, mediante un destornillador común. LED
TESTIGO INDICADOR DE DETECCIÓN: Mediante un jumper
con dos posiciones se selecciona del siguiente modo: X1 = Enciende solo una
vez, en correspondencia con la transmisión. Xn =
Enciende en todas las detecciones (pulsos). Sin jumper
= No enciende nunca (pero funciona igual). La
luz que se observa con batería en buen estado es de color verde, cambia a
roja para indicar su reemplazo. También disponemos de un modelo de IRP para uso cableado (sin emisión de radiofrecuencia) con iguales características técnicas. |
||
|
|
||
